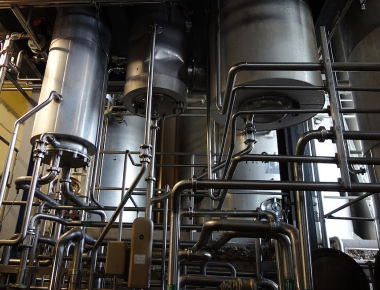

MVR Evaporators สำหรับการลดลงของเกลือเกลืออนินทรีย์
ออกแบบมาเพื่อลดปริมาณการกำจัดกู้คืนน้ำที่นำกลับมาใช้ใหม่และเกลือที่มีค่าและค่าพลังงานที่ลดลงสำหรับสุราแม่ที่เป็นผลึกและลำธารกระบวนการ TDS สูง
การผลิตเกลืออนินทรีย์มักจะทิ้งเหล้าจำนวนมากที่มี TDS สูง BPE สูงและแนวโน้มการปรับขนาดรุนแรง (เช่นCaso₄, ซิลิกา) วิธีการระบายความร้อนแบบดั้งเดิมขึ้นอยู่กับไอน้ำที่มีราคาแพงและความสามารถในการใช้ประโยชน์มากมาย ของเราโซลูชั่น EPC/Turnkey ที่เน้น MVR เป็นศูนย์กลางนำการควบคุมระดับโรงงานไปสู่การระเหยและสมาธิส่งมอบการรีไซเคิลความร้อนที่ขับเคลื่อนด้วยไฟฟ้าเค้าโครงขนาดกะทัดรัดและประสิทธิภาพการต่อต้านการระดมทุนที่เชื่อถือได้
ข้อดีที่สำคัญ
- การลดระดับเสียงสูง- ลดปริมาณการกำจัดโดย70-95%เปิดใช้งาน ZLD หรือเป้าหมายใกล้ ZLD
- ประหยัดพลังงาน- โดยทั่วไปแล้วไฟฟ้า ก.ล.ต.8-20 kWh/m³ระเหย; ระบบ Opex ที่ต่ำกว่ากับระบบไอน้ำเท่านั้น
- การออกแบบต่อต้านการเร้น-การไหลเวียนของการหมุนเวียน, ปรับให้เหมาะสมΔT (≈3-8 K), การจัดการ Demister & NCG สำหรับการทำงานระยะยาว
- วัสดุที่ถูกต้อง- 316L / 2205 / 904L / TI / HASTELLOY ต่อคลอไรด์ & โหลดการกัดกร่อน; พิสูจน์แล้วสำหรับน้ำเกลือ
สิ่งที่คุณจะได้รับจากการจัดส่ง EPC/Turnkey ของเรา
- ต้นทุนที่วัดได้ลดลง:MVR ไฟฟ้าเข้ามาแทนที่ไอน้ำสด การออมยูทิลิตี้ทั่วไปกับไอน้ำเอฟเฟกต์เดียวคือ30-60%(ขึ้นอยู่กับไซต์)
- การกู้คืนน้ำและเกลือ:กู้คืนน้ำคอนเดนเสทที่นำกลับมาใช้ใหม่ได้และน้ำเกลือเข้มข้นเพื่อการตกผลึกสำหรับการตกผลึกเกลือขายหรือการกำจัดอย่างปลอดภัย
- การดำเนินงานที่มั่นคงและสะอาด:เค้าโครงพร้อม CIP หน้าต่างความเร็วและการควบคุมการขึ้นรถไฟความน่าเชื่อถือของคอมเพรสเซอร์ที่ปลอดภัยและความสอดคล้องของผลิตภัณฑ์
- ขนาดกะทัดรัดและติดตั้งเพิ่มเติม:Skids แบบแยกส่วนทำให้การติดตั้งสั้นลงและลดการหยุดทำงานของการผลิตให้น้อยที่สุด
เวิร์กโฟลว์การจัดส่ง
การวิเคราะห์ฟีดและ BPE →การออกแบบกระบวนการและการจำลอง→นักบิน / ม้านั่ง (ไม่บังคับ) →วิศวกรรมรายละเอียด→การผลิตและไขมัน→การติดตั้งและการทดสอบ
หน้าต่างการออกแบบทั่วไป (บ่งบอก)
| อุณหภูมิ / ความดันในการทำงาน |
~ 60-90 ° C ภายใต้ ~ 20-80 kPa (abs), ผลิตภัณฑ์และ BPE ขึ้นอยู่กับ |
| การยกอุณหภูมิ (ΔT) |
~ 3-8 K ข้าม calandria (เล็กกว่าΔT→พื้นผิวตำรวจและน้ำยาทำความสะอาดที่สูงขึ้น) |
| เครื่องแลกเปลี่ยนความร้อน |
ฟิล์มที่ตกลงมาสำหรับฟีดทำความสะอาด การหมุนเวียนบังคับสำหรับหน้าที่การเปรอะเปื้อน/ความหนืดหรือการตกผลึก |
| SEC ไฟฟ้า |
~ 8-20 kWh ต่อm³ระเหย (≈0.03-0.08 kWh/gal), ขึ้นอยู่กับไซต์ |
| วัสดุ |
316L / 2205 / 904L / TI / HASTELLOY ตามที่คลอไรด์ / การกัดกร่อนต้องการ |
* ช่วงเป็นเรื่องปกติ การออกแบบขั้นสุดท้ายขึ้นอยู่กับองค์ประกอบฟีดของคุณเส้นโค้ง BPE แนวโน้มการเปรอะเปื้อน/โฟมยูทิลิตี้และข้อมูลจำเพาะผลิตภัณฑ์
แอปพลิเคชัน
โซลูชั่น MVR ของเราปรับให้เข้ากับชุดสุราแม่อนินทรีย์และลำธารด้านข้าง:
- สุราแม่เกลือโซเดียมซัลเฟต / Glauber- ความเข้มข้นล่วงหน้าและรีไซเคิลไปยัง crystallizers
- เส้นเกลือโซเดียมคลอไรด์ / สูญญากาศ- ความเข้มข้นของน้ำเกลือและการลดลงของแม่ของเหลวก่อนการหมุนเหวี่ยงและเครื่องเป่า
- โซดาแอช / คลอร์-อัลคาลี-น้ำเกลือคลอไรด์สูงพร้อมการออกแบบการหมุนเวียนแบบต่อต้านการหมุนเวียน
- สุราฟอสเฟต / ฟลูออไรด์- ตัวเลือกการอัพเกรดวัสดุและคอนเดนเสท
- ระบบโปแตชและเกลือผสม- ไฮบริด MVR+การรวม MEE และการมีเพศสัมพันธ์
- RO ปฏิเสธ / zld brines- การลดระดับเสียงและการใช้น้ำซ้ำ
คำถามที่พบบ่อย
Q1: คุณจะป้องกันการปรับขนาดได้อย่างไร (เช่นCaso₄, ซิลิกา) ภายในเครื่องทำความร้อน?
เรารวมกันความเร็วในการหมุนเวียน, Δtที่ได้รับการปรับปรุง, การควบคุม demister/entrainment และปรับแต่งระบบ CIP(อัลคาไล/กรด) สำหรับหน้าที่การตกผลึกเราแยกการเจริญเติบโตของคริสตัลในผลึกดาวน์สตรีมมากกว่าในเครื่องแลกเปลี่ยนหลัก
Q2: ทำไมต้องเลือก MVR ผ่าน Mee เพื่อลดการลดแม่ของเหลว?
MVR รีไซเคิลไอของตัวเองโดยใช้ไฟฟ้าโดยทั่วไปจะลดต้นทุนยูทิลิตี้และลดขนาดของหม้อไอน้ำ สำหรับ BPE ที่สูงมากหรือการปรับขนาดสุดขีดเรามักจะปรับใช้ไฟล์ไฮบริด MVR+meeฝึกอบรมเพื่อความสมดุลของ SEC และความน่าเชื่อถือ
Q3: เราคาดหวังคุณภาพคอนเดนเสทอะไรได้บ้าง?
สำหรับระบบอนินทรีย์การกลั่นมักจะเป็นตัวแปรต่ำและนำกลับมาใช้ใหม่ได้ ในกรณีที่มีการระเหยเราเพิ่มการขัดคอนเดนเสท (การลอก, คาร์บอน, การแลกเปลี่ยนไอออน) เพื่อตอบสนองรายละเอียดการใช้ซ้ำ/การปล่อย
Q4: คุณต้องการข้อมูลอะไรสำหรับข้อเสนอ?
การไหลและองค์ประกอบของฟีด, TDS และเส้นโค้ง BPE, ความเข้มข้นของเป้าหมาย, แนวโน้มการปรับขนาด/การเกิดฟอง, สาธารณูปโภค (อัตราค่าไฟฟ้า/ไอน้ำ/การระบายความร้อน), ขีด จำกัด ของรอยเท้าและการคืนทุนที่ต้องการ เราจะส่งคืนการประมาณการ SEC/TCO และ PFD เบื้องต้น
รับแบบจำลองการออกแบบและพลังงานที่ปรับแต่งได้
ส่งการวิเคราะห์ฟีดของคุณและเป้าหมายเพื่อรับไฟล์รุ่น SEC/TCO หนึ่งหน้าและข้อเสนอเส้นทาง MVR หรือ MVR+Meeสำหรับโครงการลดแม่ของคุณ
