เครื่องระเหย MVR Multi Effect ประหยัดพลังงานสำหรับการระเหยและการตกผลึกของโซเดียมซัลเฟต
ระบบ MEE (การระเหยหลายเอฟเฟกต์) คืออะไร?
ระบบเครื่องระเหยแบบหลายเอฟเฟกต์คือระบบที่มีการเชื่อมต่อเครื่องระเหยแบบผลเดียวหลายชุดเป็นชุดเพื่อให้เกิดการระเหยอย่างต่อเนื่องเนื่องจากการระเหยเป็นกระบวนการที่ใช้ไอน้ำปริมาณมากในการผลิตไอน้ำทุติยภูมิ เพื่อใช้ประโยชน์จากความร้อนเหลือทิ้งของไอน้ำให้เกิดประโยชน์สูงสุด โดยทั่วไปแล้ว ไอน้ำทุติยภูมิก่อนหน้าจะถูกนำมาใช้เป็นแหล่งกำเนิดความร้อนวิธีนี้ช่วยเพิ่มประสิทธิภาพการใช้พลังงานให้สูงสุดในขณะที่รับประกันการระเหย
การเลือกจำนวนขั้นตอนของเครื่องระเหยแบบหลายเอฟเฟกต์ขึ้นอยู่กับปัจจัยต่างๆ เช่น คุณสมบัติของวัสดุเฉพาะ ความเข้มข้นของวัสดุขาเข้าและขาออก อุณหภูมิ และต้นทุนการใช้พลังงานโดยทั่วไป ขั้นที่มากขึ้นจะส่งผลให้ใช้ไอน้ำน้อยลงนอกจากนี้เรายังมุ่งมั่นที่จะจัดหาเครื่องระเหยแบบหลายเอฟเฟกต์และสารละลายที่เหมาะสมกับวัสดุต่างๆ
กระบวนการวัสดุ
(1) วัตถุดิบถูกส่งไปยังเครื่องทำความร้อนหลักด้านหน้าโดยปั๊มป้อนผ่านเครื่องวัดการไหลของแม่เหล็กไฟฟ้าแล้วเข้าสู่ด้านบนของเครื่องทำความร้อนผลหลักผ่านเครื่องจ่ายของเหลวสำหรับการระเหยและความเข้มข้นของฟิล์มหลัก
(2) ของเหลวเข้มข้นเอฟเฟกต์แรกถูกส่งไปยังผู้จัดจำหน่ายด้านบนของตัวทำความร้อนเอฟเฟกต์ที่สองโดยปั๊มหมุนเวียนวัสดุด้านล่างเอฟเฟกต์แรกสำหรับความเข้มข้นของการระเหยของฟิล์มรองที่ตกลงมา
(3) ของเหลวเข้มข้นผลที่สองถูกส่งไปยังผู้จัดจำหน่ายด้านบนของตัวทำความร้อนเอฟเฟกต์ที่สามโดยปั๊มหมุนเวียนวัสดุด้านล่างเอฟเฟกต์ที่สองสำหรับความเข้มข้นการระเหยของฟิล์มลดลงครั้งที่สาม
(4) ผลที่สามเข้มข้นปล่อยของเหลว ตามการตรวจจับออนไลน์ของไฮโดรมิเตอร์ การตรวจจับความเข้มข้นของวัสดุแบบเรียลไทม์ ถ้าความเข้มข้นของวัสดุถึงข้อกำหนดที่ตั้งไว้ มันจะเชื่อมต่อกับวาล์วปล่อยเพื่อเปิดวาล์วปล่อยและ ขนส่งวัสดุไปยังถังผลิตภัณฑ์สำเร็จรูป มิฉะนั้น จะเปิดวาล์วหมุนเวียนวัสดุเพื่อให้วัสดุรีไซเคิลเป็นเครื่องระเหยอีกครั้งสำหรับการระเหยอีกครั้ง
กระบวนการอบไอน้ำ
ไอน้ำดิบเข้าสู่ตัวทำความร้อนเอฟเฟกต์หลักเพื่อให้ความร้อนเข้มข้นของการระเหย: ไอน้ำทุติยภูมิที่เกิดจากเอฟเฟกต์หลักจะทำความร้อนเอฟเฟกต์รอง และอื่นๆไอน้ำทุติยภูมิที่เกิดจากผลกระทบที่สามจะเข้าสู่คอนเดนเซอร์ส่วนปลายเพื่อระบายความร้อนจากการควบแน่น และน้ำคอนเดนเสทจะถูกระบายออกโดยปั๊มคอนเดนเสท
กระบวนการคอนเดนเสท
น้ำคอนเดนเสทที่เกิดจากผลกระทบหลักในการอุ่นวัสดุผ่านท่อส่งน้ำที่ด้านล่างของเปลือกเพื่อประหยัดการใช้ไอน้ำดิบ
น้ำคอนเดนเสทที่ผลิตโดยผลกระทบรองและที่สามจะถูกระบายออกโดยปั๊มคอนเดนเสท และการปล่อยมลพิษมีมลพิษเป็นศูนย์ก๊าซไม่ควบแน่นเชื่อมต่อกับคอนเดนเซอร์ส่วนท้ายด้วยท่อแก๊สที่ไม่กลั่นตัวและสูบจ่ายโดยปั๊มสุญญากาศ
ลักษณะ
1. ความสามารถในการระเหย: จาก 500Kg / h ถึง 80T / h
2. วัสดุ: สแตนเลส 304 หรือสแตนเลส 316L;
3. กระบวนการปิดเต็มการระเหยอย่างรวดเร็วและอุณหภูมิต่ำ
4.ภายในท่อเป็นกระจกขัดเงาท่อสุขาภิบาลไม่มีรอยต่อ วัสดุจึงไม่ง่ายที่จะวางบนท่อง่ายต่อการทำความสะอาด
5. การใช้ไอน้ำต่ำ: ไอน้ำ 1 กก. สามารถระเหยน้ำได้ 3.5-4 กก.
6. อุณหภูมิการระเหยต่ำ: ส่วนหนึ่งของไอน้ำทุติยภูมิสามารถสูดดมเข้าไปในเครื่องทำความร้อนแบบผลเดียวผ่านปั๊มแรงดันร้อนชนิดสเปรย์ซึ่งจะทำให้ใช้ความร้อนได้เต็มที่และอุณหภูมิการระเหยต่ำ
7. อัตราส่วนความเข้มข้นสูง: ใช้การระเหยของฟิล์มที่ตกลงมาซึ่งทำให้ของเหลวของวัสดุที่มีความหนืดมากขึ้นสามารถไหลและระเหยได้ง่าย ยากที่จะปรับขนาด เวลาความเข้มข้นสั้น อัตราส่วนความเข้มข้นสามารถเข้าถึง 1:5
8. อุปกรณ์นี้สามารถรับรู้การผลิตอัตโนมัติ การจัดการระบบทางปัญญา ซึ่งเป็นไปตามมาตรฐาน GMP
9. สามารถออกแบบเป็นกระบวนการทางเทคโนโลยีที่แตกต่างกันตามลักษณะที่แตกต่างกันของวัสดุและความต้องการของผู้ใช้ที่แตกต่างกัน
ข้อมูลจำเพาะและพารามิเตอร์ทางเทคนิคของเครื่องระเหยฟิล์มตกสามเอฟเฟกต์ทั่วไป:
|
พารามิเตอร์/ ข้อมูลจำเพาะ |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
|
การระเหย ความจุ (กก. / ชม.) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
|
การบริโภคของ ไอน้ำดิบ(กก./ชม.) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
|
องศาสูญญากาศของ แต่ละเอฟเฟกต์ |
อันดับแรก ผล |
0 | |||||||||
|
ที่สอง ผล |
448 | ||||||||||
| (มม.ปรอท) |
ที่สาม ผล |
640 | |||||||||
|
อุณหภูมิการระเหยของ แต่ละเอฟเฟกต์ |
อันดับแรก ผล |
99 | |||||||||
|
ที่สอง ผล |
76 | ||||||||||
|
ที่สาม ผล |
53 | ||||||||||
|
แรงดันไอน้ำสำหรับ การระเหย (MPa) |
0.6-1.0(ความดันสัมบูรณ์) | ||||||||||
| เนื้อหาที่เป็นของแข็งในฟีด (％) | 6-7(ตัวอย่างเนื้อข้าวโพด) | ||||||||||
| ช่องเนื้อหาที่เป็นของแข็ง (％) | 42-48(ตัวอย่างเนื้อข้าวโพด) | ||||||||||
แผนภูมิหลักการทำงาน
ไซต์สิ่งอำนวยความสะดวกของลูกค้า

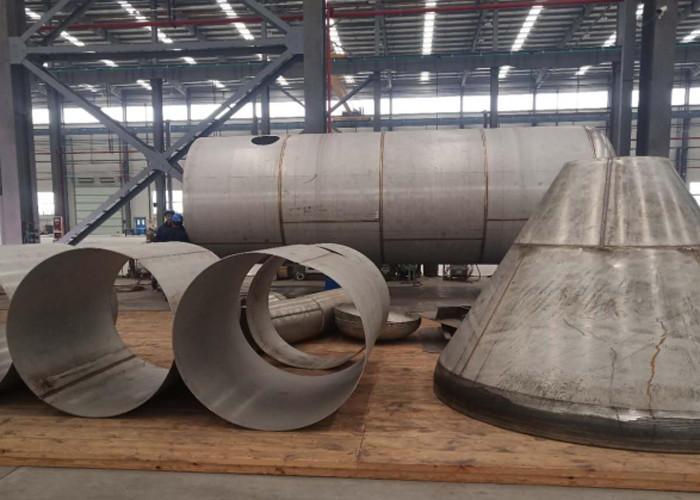

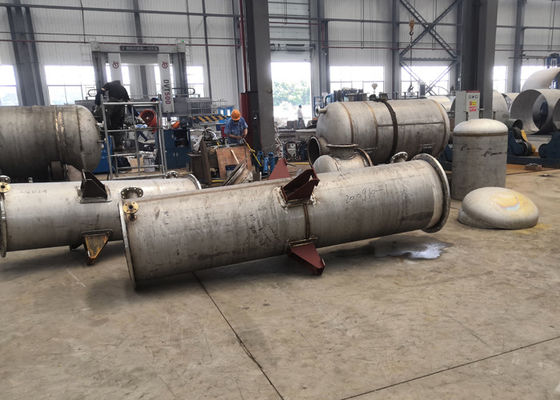

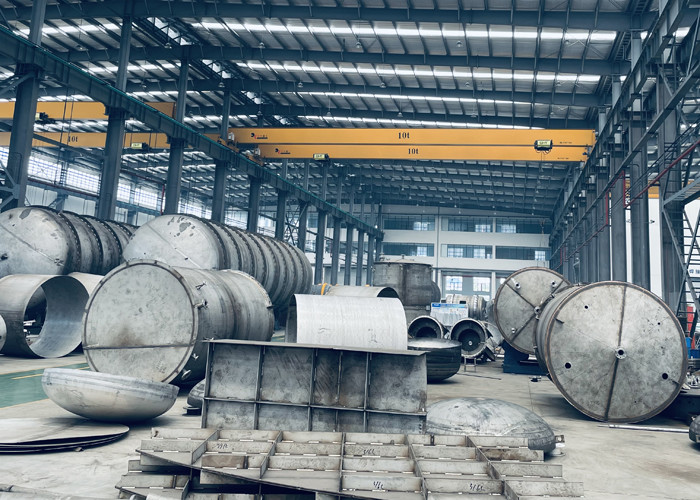

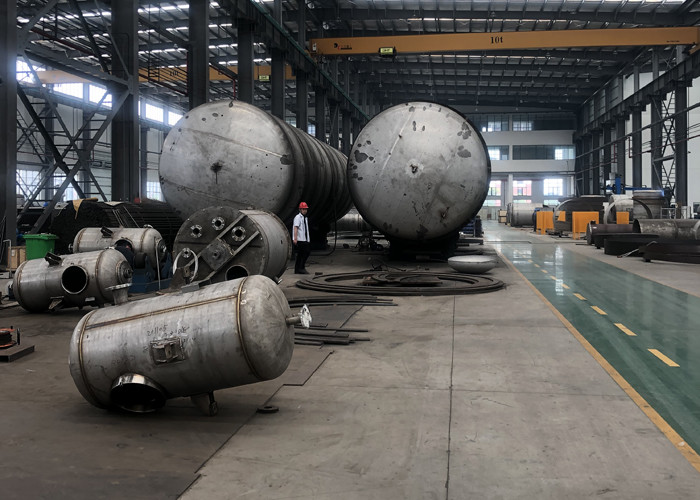

ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
