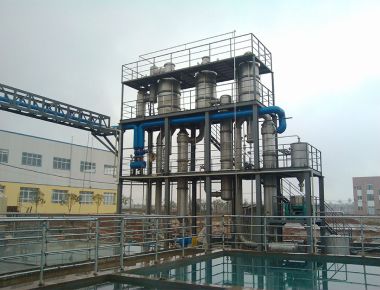

อุปกรณ์ตกผลึกสูญญากาศระเหยหลายเอฟเฟกต์ 1600 lph สำหรับน้ำเสีย
การออกแบบระบบการระเหยแบบหลายเอฟเฟกต์แบบฟิล์มบางแบบตกหรือแบบฟิล์มบาง1,600 ลิตร/ชมความสามารถในการระเหย (ประมาณ 1.6 ลบ.ม./ชม.) สำหรับน้ำเสียที่มีความเค็มสูงและน้ำเสียอุตสาหกรรม ระบบจะจับคู่เอฟเฟกต์หลายรายการที่มีประสิทธิภาพเข้ากับการตกผลึกแบบสุญญากาศเพื่อนำคอนเดนเสทที่สะอาดกลับมาใช้ใหม่และสร้างผลึกที่เสถียร ในขณะเดียวกันก็ลดการใช้พลังงานและไอน้ำให้เหลือน้อยที่สุด
เหตุใดจึงต้องมีการระเหยหลายผลกระทบสำหรับน้ำเสีย
การระเหยยังคงเป็นหนึ่งในเทคโนโลยีที่ใช้กันอย่างแพร่หลายและมีประสิทธิภาพมากที่สุดในการทำให้สารละลายเข้มข้นในน้ำ ในเครื่องระเหยหลายเอฟเฟกต์ (MEE) ไอจากเอฟเฟกต์หนึ่งจะกลายเป็นตัวกลางทำความร้อนสำหรับอีกเอฟเฟกต์หนึ่ง ซึ่งช่วยปรับปรุงประสิทธิภาพเชิงความร้อนได้อย่างมาก การบูรณาการทีวีอาร์(การอัดเทอร์โมไอ) หรือเอ็มวีอาร์(การบีบอัดไอเชิงกล) นำไอระเหยที่ "ตาย" กลับมาใช้ใหม่อีกครั้ง ช่วยลดความต้องการด้านสาธารณูปโภค การดำเนินการตามขั้นตอนโดยทั่วไปจะจำกัดการสัมผัสอุณหภูมิของผลิตภัณฑ์ เช่น ประมาณ80°C ในระยะแรกลงไปอยู่ที่ 40 °C ในระยะสุดท้าย-
OPEX ที่ต่ำกว่า
ผลกระทบที่เพิ่มขึ้นช่วยลดความต้องการไอน้ำใหม่ TVR/MVR เสริมช่วยเพิ่มความประหยัดยิ่งขึ้น
คุณภาพน้ำทิ้งที่สม่ำเสมอ
การตกผลึกแบบสุญญากาศทำให้การก่อตัวของของแข็งคงที่และปรับปรุงการจัดการส่วนท้ายน้ำ
กะทัดรัด สะอาด และบำรุงรักษาได้
ท่อไร้รอยต่อที่ถูกสุขอนามัย ระยะเวลาพักสั้น และโครงสร้างภายในที่เป็นมิตรกับ CIP
มันทำงานอย่างไร
การระเหยหลายผล
- จำนวนผลกระทบที่ส่งผลต่อการประหยัดพลังงานโดยตรง—ผลกระทบที่มากขึ้น ไอน้ำลดลงต่อการระเหย 1 กิโลกรัม
- ไอน้ำดิบจะป้อนเอฟเฟกต์แรก ทำให้เกิดไอระเหยเป็นน้ำตกเป็นตัวกลางให้ความร้อนและส่งผลตามมา
- TVR หรือ MVR อาจถูกรวมเข้าด้วยกันเพื่อรีไซเคิลไอระเหยทุติยภูมิและลดระบบสาธารณูปโภคเพิ่มเติม
กระบวนการวัสดุ
- ฟีดจะถูกส่งผ่านปั๊มป้อนและมิเตอร์มิเตอร์ EM ไปยังเครื่องทำความร้อนล่วงหน้าด้านหน้า จากนั้นไปยังผู้จัดจำหน่ายด้านบนของฮีตเตอร์เอฟเฟกต์ที่ 1 สำหรับการระเหยของฟิล์มตกหลัก
- ด้านล่างจากเอฟเฟกต์ที่ 1 จะถูกปั๊มไปยังตัวจ่ายเอฟเฟกต์ที่ 2 เพื่อการระเหยของฟิล์มที่ตกลงมาขั้นที่สอง
- ด้านล่างจากเอฟเฟกต์ที่ 2 จะถูกปั๊มไปยังตัวกระจายเอฟเฟกต์ที่ 3 เพื่อผ่านฟิล์มตกครั้งที่สาม (ถ้ามี)
- มีการติดตามความเข้มข้นทางออนไลน์ (เช่น ไฮโดรมิเตอร์) หากเป็นไปตามข้อกำหนด ให้ปล่อยลงถังผลิตภัณฑ์ หากไม่เป็นไปตามข้อกำหนด ให้หมุนเวียนซ้ำเพื่อการระเหยซ้ำ
กระบวนการอบไอน้ำ
ไอน้ำดิบจะทำความร้อนให้กับฮีตเตอร์เอฟเฟกต์ที่ 1 ไอทุติยภูมิจากแต่ละเอฟเฟกต์จะทำให้เอฟเฟกต์ถัดไปร้อนขึ้น ไอของเทอร์มินัลจะถูกควบแน่นในคอนเดนเซอร์ส่วนปลาย คอนเดนเสทจะถูกกำจัดออกโดยปั๊มคอนเดนเสท
คอนเดนเสทและไม่ควบแน่น
คอนเดนเสทเอฟเฟกต์ที่ 1 จะอุ่นฟีดที่เข้ามาล่วงหน้าเพื่อประหยัดไอน้ำดิบ คอนเดนเสทผลกระทบครั้งที่ 2/3 จะถูกระบายออกโดยปั๊มคอนเดนเสท เพื่อให้บรรลุเป้าหมายการปล่อยมลพิษเป็นศูนย์ สารที่ไม่ควบแน่นจะถูกส่งไปยังคอนเดนเซอร์ส่วนปลายและอพยพออกโดยปั๊มสุญญากาศ
แผนภูมิหลักการทำงาน

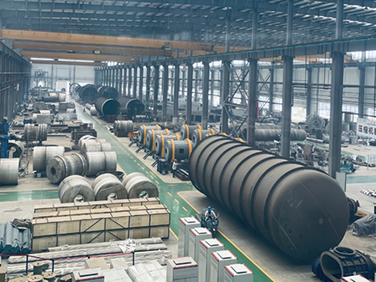

เว็บไซต์การประชุมเชิงปฏิบัติการ
ลักษณะสำคัญ
- ความสามารถในการระเหย:500 กก./ชม. ถึง 80 ตัน/ชม. (ช่วงมาตรฐาน); รุ่นนี้:ประมาณ 1,600 ลิตร/ชม-
- วัสดุ:SS304 หรือ SS316L เป็นตัวเลือก
- กระบวนการปิด:การระเหยที่อุณหภูมิต่ำอย่างรวดเร็วภายใต้สุญญากาศ
- การออกแบบสุขาภิบาล:ท่อไร้ตะเข็บขัดเงาเหมือนกระจก ความเปรอะเปื้อนต่ำ ทำความสะอาดง่าย (CIP)
- เศรษฐกิจไอน้ำ:➤ไอน้ำสามารถระเหยได้ 1 กิโลกรัม3.5–4.0 กกน้ำ (มัลติเอฟเฟกต์ทั่วไป)
- หน้าที่อุณหภูมิต่ำ:ส่วนหนึ่งของไอน้ำทุติยภูมิสามารถถูกเหนี่ยวนำให้เกิดเอฟเฟกต์เดี่ยว (เช่น ปั๊มแรงดันร้อนแบบสเปรย์) เพื่อลดอุณหภูมิในการทำงาน
- อัตราส่วนความเข้มข้นสูง:ฟิล์มที่ตกลงมาทำให้สามารถป้อนอาหารที่มีความหนืด เวลาพักสั้น พื้นผิวที่ปรับขนาดยาก อัตราส่วนสูงสุดถึง1:5ทั่วไป.
- ระบบอัตโนมัติ:PLC/HMI พร้อมลูกโซ่และนักประวัติศาสตร์ การจัดการที่เป็นมิตรกับ GMP
- กำหนดค่าได้:ออกแบบมาเพื่อป้อนเคมีและซองยูทิลิตี้ไคลเอนต์
เครื่องระเหยฟิล์มตกแบบสามเอฟเฟกต์ทั่วไป — ข้อมูลจำเพาะและพารามิเตอร์ทางเทคนิค
| พารามิเตอร์ / ข้อมูลจำเพาะ |
เอชพี-3.0 |
เอชพี-4.5 |
เอชพี-6.0 |
เอชพี-9.0 |
เอชพี-12.0 |
เอชพี-15 |
เอชพี-20 |
เอชพี-24 |
เอชพี-30 |
เอชพี-50 |
| ความสามารถในการระเหย (กก./ชม.) |
3000 |
4500 |
6000 |
9000 |
12000 |
15,000 |
20,000 |
24000 |
30000 |
50,000 |
| ปริมาณการใช้ไอน้ำดิบ (กก./ชม.) |
900 |
1350 |
1800 |
2700 |
3600 |
4500 |
4500 |
7200 |
9000 |
15,000 |
| ระดับสุญญากาศของแต่ละเอฟเฟกต์ |
อันดับแรก |
0 |
|
ที่สอง |
448 |
| (มม.ปรอท) |
ที่สาม |
640 |
| อุณหภูมิการระเหยของผลกระทบแต่ละอย่าง |
อันดับแรก |
99 |
|
ที่สอง |
76 |
|
ที่สาม |
53 |
| แรงดันไอน้ำเพื่อการระเหย (MPa) |
0.6–1.0 (สัมบูรณ์) |
| เนื้อหาที่เป็นของแข็งในฟีด (%) |
6–7 (ตัวอย่าง) |
| ช่องทางเนื้อหาที่เป็นของแข็ง (%) |
42–48 (ตัวอย่าง) |
ขั้นตอนการจัดส่ง
ฟีดและเป้าหมาย → การออกแบบกระบวนการและความสมดุลของความร้อน → การตรวจสอบความถูกต้องของนักบิน/ม้านั่ง (ทางเลือก) → วิศวกรรมโดยละเอียดและการผลิต → การติดตั้งและการทดสอบการใช้งาน → การทดสอบประสิทธิภาพและการฝึกอบรม → กลยุทธ์การบำรุงรักษาและอะไหล่
การใช้งาน
เหมาะสำหรับความเข้มข้นของน้ำเสียอุตสาหกรรม-การจัดการน้ำเกลือที่มีความเค็มสูง-การปรับสภาพ ZLD, และการกู้คืนทรัพยากร- ขั้นตอนการตกผลึกแบบสุญญากาศจะสร้างผลึกเกลือแยกกันและคอนเดนเสทที่สะอาด เหมาะสำหรับการนำกลับมาใช้ใหม่หรือการปล่อยทิ้งตามมาตรฐาน
คำถามที่พบบ่อย
คำถามที่ 1: การเพิ่มเอฟเฟกต์จะช่วยลดการใช้พลังงานได้อย่างไร
เอฟเฟกต์เพิ่มเติมแต่ละรายการจะนำไอของเอฟเฟกต์ก่อนหน้ากลับมาเป็นแหล่งความร้อน ซึ่งช่วยลดการใช้ไอน้ำจำเพาะต่อการระเหย 1 กิโลกรัม
คำถามที่ 2: ระบบสามารถรองรับการปรับขนาดหรือฟีดที่มีความหนืดได้หรือไม่
ใช่. อุทกพลศาสตร์แบบฟิล์มตก ความเร็วที่เหมาะสม และ ΔT ที่ปรับแต่งมาจะช่วยลดขนาดให้เหลือน้อยที่สุด ท่อสุขาภิบาล CIP และกระจกขัดเงายังช่วยลดการเปรอะเปื้อนอีกด้วย
คำถามที่ 3: ฉันสามารถคาดหวังการประหยัดไอน้ำได้มากน้อยเพียงใด
ระบบมัลติเอฟเฟกต์ทั่วไปบรรลุผลสำเร็จน้ำ 3.5–4.0 กก./ไอน้ำ 1 กกขึ้นอยู่กับจำนวนเอฟเฟกต์และการบูรณาการของ TVR/MVR
คำถามที่ 4: แล้วคุณภาพคอนเดนเสทล่ะ?
การควบแน่นที่ปลายสายและการกำจัดแบบสุญญากาศของสารที่ไม่ควบแน่นช่วยให้คอนเดนเสทที่สะอาดเหมาะสำหรับการนำกลับมาใช้ใหม่ คุณภาพขึ้นอยู่กับลักษณะการป้อนและตัวเลือกการออกแบบ
