แผ่นหมอนถ่ายเทความร้อนสำหรับการเชื่อมด้วยเลเซอร์สำหรับงานอุตสาหกรรมที่มีประสิทธิภาพสูงสำหรับการหมักทางชีวภาพ
แนะนำสั้น ๆ

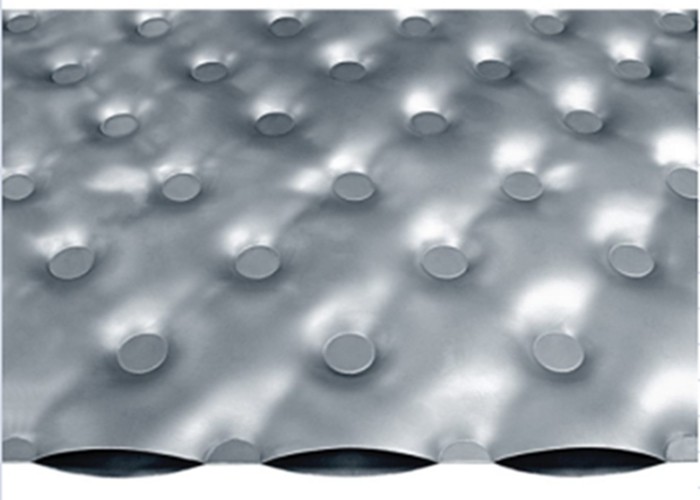

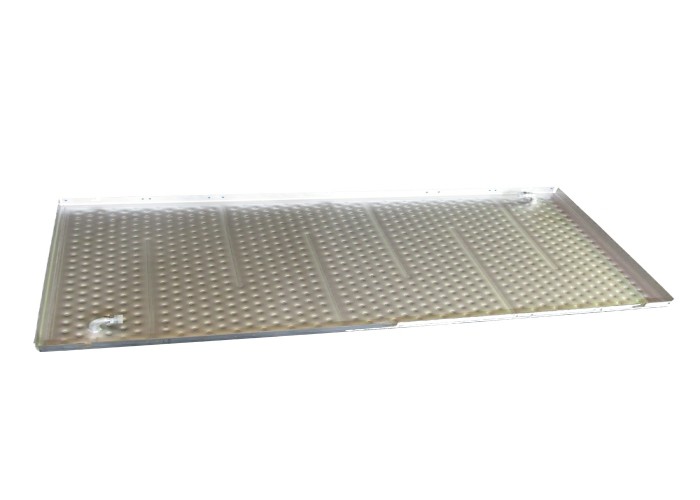

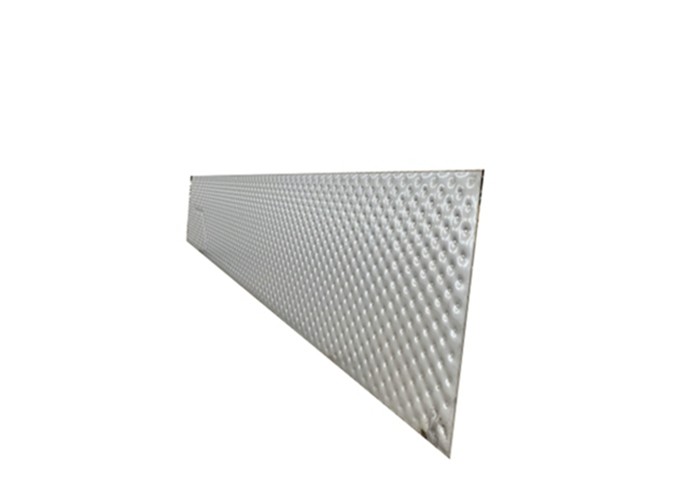

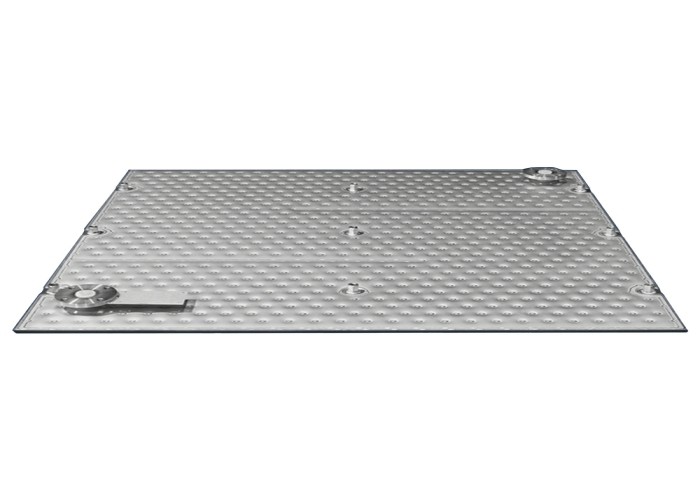

แผ่นหมอนหรือที่เรียกว่าแผ่นรอยบุ๋มหรือแผ่นเทอร์โมเป็นแผ่นแลกเปลี่ยนความร้อนพิเศษที่ทำจากแผ่นเหล็กสแตนเลสสองแผ่นที่เชื่อมด้วยเลเซอร์ในรูปแบบที่กำหนดเอง
ประเภทแผ่น
1. แรงดันดรัมสองด้าน โดยทั่วไปใช้เป็นองค์ประกอบแลกเปลี่ยนความร้อนแช่
2. แรงดันดรัมด้านเดียว โดยทั่วไปจะใช้เป็นแขนแบนหรือตัวแลกเปลี่ยนความร้อนแบบหนีบ
ภาพรวมทางเทคนิค
ชื่อผลิตภัณฑ์ | แผ่นหมอน |
วัสดุ | สแตนเลส |
สี | นิกเกิ้ล ไวท์ |
มาตรฐาน | DIN GB ISO JIS BA ANSI ASMI |
ระดับ | SUS201, SUS304, SUS316, TA2, Hastelloy |
ยี่ห้อ | ฮันปู |
ความยาว | สูงสุด 12000mm |
ความกว้าง | สูงสุด 2000mm |
ความหนาสองแผ่น | |
แผ่นนูนคู่NS | แผ่นนูนเดียวNS |
0.8 มม. +0.8 มม. | แผ่นฐาน 0.8 มม. + 2.0 มม. |
1.0mm+1.0mm | แผ่นฐาน 1.0 มม. + 2.5 มม. |
1.2mm+1.2mm | 1.2mm+4.0 tot 15mm แผ่นฐาน |
1.5mm+1.5mm | แผ่นฐาน 1.5mm+4.0 tot 15mm |
2.0mm+2.0mm |
หลักการทำงาน
ขอบของเพลทถูกเชื่อมด้วยเลเซอร์อย่างสมบูรณ์เพื่อสร้างซีลแรงดันแผ่นเชื่อมเลเซอร์เหล่านี้จะถูกเติมลมด้วยไฮดรอลิกด้วยปั๊มไฮโดรสแตติกหรือเติมลมด้วยไนโตรเจนแห้งในระหว่างกระบวนการขยาย pแรงกดถูกนำไปใช้กับเหล็ก sฮีตเตอร์เพื่อทำให้วัสดุเสียรูปและสร้างโพรงสำหรับตัวกลางแลกเปลี่ยนความร้อนหลังจากขั้นตอนนี้ เพลตจะก่อตัวเป็นองค์ประกอบทรงกระบอก พวกมันเชื่อมต่อกันเช่นเดียวกับการเชื่อมครีบและปลายทรงกรวยและปลายกดในการใช้งานจริง มักจะเพิ่มเส้นทางเชื่อมเพิ่มเติมในแผ่นแลกเปลี่ยนความร้อนของหมอน เพื่อปรับและควบคุมการไหลของของเหลวเข้าและออกจากตำแหน่งหัวฉีดแผ่นแลกเปลี่ยนความร้อน ความเร็วของของเหลว และอัตราการไหลภายในแผ่น ดังนั้น เพื่อเพิ่มประสิทธิภาพการแลกเปลี่ยนความร้อนฉันสามารถใช้ได้กับสารทำความเย็น ของเหลว หรือไอน้ำ.
ข้อดีของผลิตภัณฑ์
แนะนำ บริษัท
Jiangsu Hanpu Mechanical Technology Co., Ltd. เป็นบริษัทวิศวกรรมโครงการที่ก่อตั้งร่วมกันโดย Jiangsu Saideli Pharmaceutical Machinery Co., Ltd., Jiangsu Zhongyi Environmental Technology Co., Ltd., FERREO A/S ในเดนมาร์ก Shanghai Jiaotong University และ Nanjing Kingreat Machinery Co., Ltd. โครงการหลักของ Hanpu รวมถึงแต่ไม่จำกัดเพียง: ระบบการระเหย MVR, โครงการผลิตเกลือล้างผงและเกลือสุญญากาศ, โครงการทำความสะอาดถังน้ำมัน, โครงการบำบัดน้ำชะขยะฝังกลบ, สายการผลิตแปรรูปน้ำมันพืช/สัตว์, น้ำเสียในเมือง โครงการบำบัดน้ำเสีย โครงการบำบัดน้ำเสียต่างๆ และสายการผลิตน้ำมันสกัดจาก CBDการสนับสนุนด้านเทคนิคและการถ่ายโอนแพ็คเกจเทคโนโลยีผลิตภัณฑ์ APIผลิตภัณฑ์หลัก ได้แก่ เครื่องหมุนเหวี่ยง, อุปกรณ์ระเหยและตกผลึกแบบหลายเอฟเฟกต์และ MVR, กระดานถ่ายเทความร้อนด้วยการเชื่อมด้วยเลเซอร์, อุปกรณ์ผสมวัสดุแบตเตอรี่ลิเธียม, ภาชนะรับความดันและไททาเนียม, เซอร์โคเนียม, นิกเกิลและอุปกรณ์พิเศษอื่น ๆ ที่ไม่ได้มาตรฐาน
เคล็ดลับ:แผ่นแลกเปลี่ยนความร้อน,แผ่นหมอน,การออกแบบแจ็คเก็ตลักยิ้ม
