เครื่องระบายอากาศชนิดการปั่นเลเซอร์แบบเสื้อหมอนเลเซอร์สําหรับน้ําเสียในการผลิตกระดาษ
ประกอบการ
น้ําเหล้าดําที่อ่อนแอ (WBL) จากเครื่องล้างสต็อกสีน้ําตาลมักอยู่ที่ 13-18%TSส่วนใหญ่ของน้ํานี้ต้องระเหยเพื่อผลิตวัสดุที่มีปริมาณของสารแข็งสูงพอที่จะสนับสนุนการเผาไหม้ที่มีประสิทธิภาพในหม้อฟื้นฟูโดยทั่วไประหว่าง 65% และ 80%
ระหว่างการระเหยเป็นปริมาณของสารแข็งนี้ สารประกอบระเหยต่าง ๆ (สารผสมซัลฟูร์, เมธานอล, ฯลฯ)) จะถูกปล่อยออกจากเหลวและต้องแยกออกจากสารประปา เพื่อให้สามารถนําไปใช้ใหม่ในเส้นใยและจากมุมมองนี้โรงงานระเหยเป็นจริงเป็น"โรงงานน้ํา"ภายในโรงงานระหว่างกระบวนการระเหย, จะบรรลุขั้นต่ําของความละลายของพวกเขาและสามารถฝากเป็นปริมาณบนพื้นผิวการถ่ายทอดความร้อนของเครื่องเหยื่อ
สารประกอบที่ซับซ้อนของเหลืองดําจะนําไปสู่หลายความต้องการการออกแบบที่เชื่อมโยงกันสําหรับเครื่องเปา:
อุปกรณ์ระเหยต้องส่งความร้อนให้ได้อย่างมีประสิทธิภาพในการระเหยของเหลืองดํา
มันต้องทําเช่นนั้นโดยหลีกเลี่ยงการสร้างเกลียวบนพื้นผิวการส่งความร้อน
อุปกรณ์ระเหยน้ําต้องผลิตส่วนคอนเดนเซตที่สะอาดพอที่จะตอบสนองความต้องการของโรงงานผลิตผงผงผงและพื้นที่การทําผงผงใหม่
องค์ประกอบและ NCG ที่ลุกลุกต้องถอนออกและปรับปรุงเพื่อการกําจัดที่ปลอดภัยโดยการเผาไหม้
อุปกรณ์ระเหย

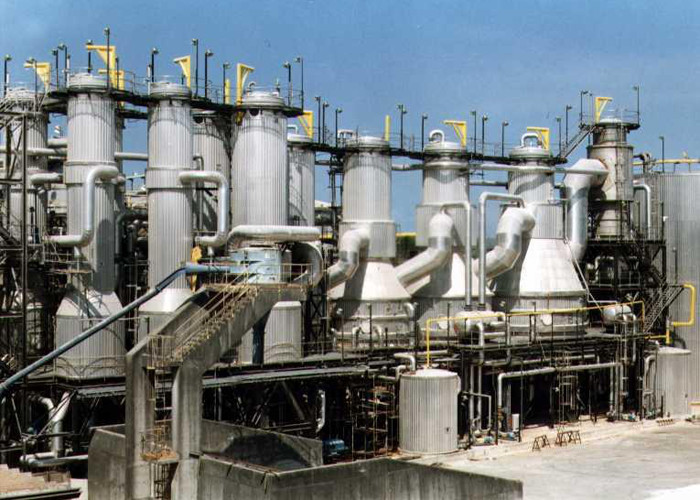

มีอุปกรณ์ระบายอากาศพื้นฐานสองประเภทที่ใช้ในปัจจุบันสําหรับการระบายอากาศของเหล้าดํา
การ เติบโต ของ เครื่อง หาย ผง
ยังเรียกว่าเครื่องระบายอากาศแบบ Tube Vertical (LTV) ยาว โครงการนี้ครองอุตสาหกรรมมาหลายทศวรรษ และยังคงเป็นสิ่งที่พบได้ทั่วไปในการดําเนินงานโรงงานเก่า
อุปกรณ์ระเหยหนังตก (FF)
การออกแบบเครื่องเหยื่อนี้ใช้ท่อหรือแผ่นเป็นพื้นผิวในการส่งความร้อนลิคอเรอร์ถูกประมวลผลภายในของหน่วย s intubular แต่ด้านนอกของพื้นผิวการถ่ายทอดความร้อนในรูปแบบจาน.
FF evaporators ประกอบด้วยถังน้ําเหลืองจากที่ปริมาณของน้ําเหลืองที่กําหนดไว้ถูกนําไปหมุนเวียนต่อเนื่องสู่ด้านบนขององค์ประกอบความร้อน
อุปกรณ์กระจายน้ํา โดยทั่วไปเป็นตู้หรือกระจกสเปรย์ในบางรูปแบบ แล้วกระจายการไหลของเหลวไปทั่วพื้นผิวที่อบอุ่นทั้งหมดหลุมในหน่วยท่อหรือช่องสําหรับหน่วยจานถูกวางไว้เพื่อให้เหลวตกลงบนแผ่นท่อหรือจานแม้การกระจายเหล้าก็เป็นข้อพิจารณาที่สําคัญสําหรับการออกแบบประเภทนี้และทั้งกระเบื้องและแผ่นท่อ ((หรือองค์ประกอบจาน) ต้องมีระดับทั้งหมด
ตามอุปกรณ์การกระจายเหลว ผนังบางของเหลวถูกสร้างขึ้นบนพื้นผิวการทําความร้อนและไหลลงกลับไปที่ถังเหลวในขณะที่การระเหยบางส่วนอัตราการโอนความร้อนดีขึ้นมากโดยเฉพาะอย่างยิ่งในปริมาณที่สูงขึ้น เมื่อใช้รูปแบบหนังที่ตกมากกว่ารูปแบบหนังที่ขึ้น เนื่องจากเหลวจะตกอย่างวุ่นวายบนพื้นผิวที่ทําความร้อนความต้องการการทําความร้อนก่อนของเหลวใด ๆ ยังได้รับการบรรลุอย่างมีประสิทธิภาพในการออกแบบหนังตก.
Mechanical Vapor Recompression MVR การบริโภคของเครื่องระเหยเปรียบเทียบกับอุปกรณ์ระเหยแบบดั้งเดิมคํานวณโดยการระเหยน้ํา 1T
| ชื่อ | ควาย | พลังงานไฟฟ้า | ค่ารวม (RMB) | ||
| ความจุในการระเหย (kg/h) | การบริโภค (T) | ค่า (RMB) | การบริโภค (kW) | ค่า (RMB) | |
| เครื่องระเหยกระบวนการเดียว | 1.1 | 220 | 3 | 2.1 | 222.1 |
| อุปกรณ์ระเหยอัตราการทํางานคู่ | 0.55 | 110 | 3 | 2.1 | 112.1 |
| อุปกรณ์ระเหยสามประสิทธิภาพ | 0.4 | 88 | 3 | 2.1 | 90.1 |
| เครื่องระเหย MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |

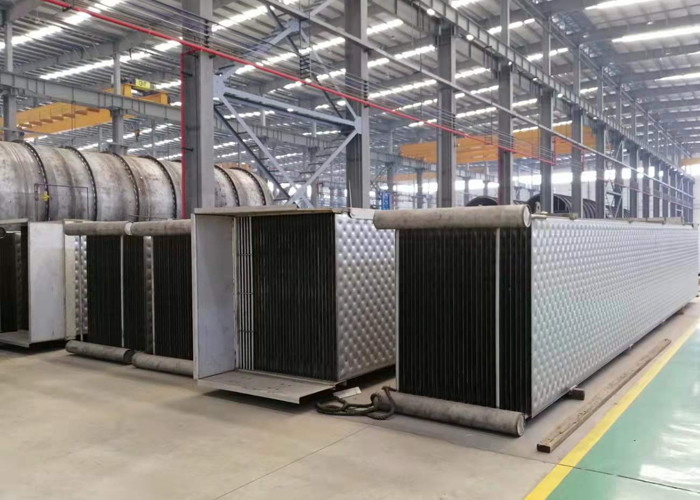

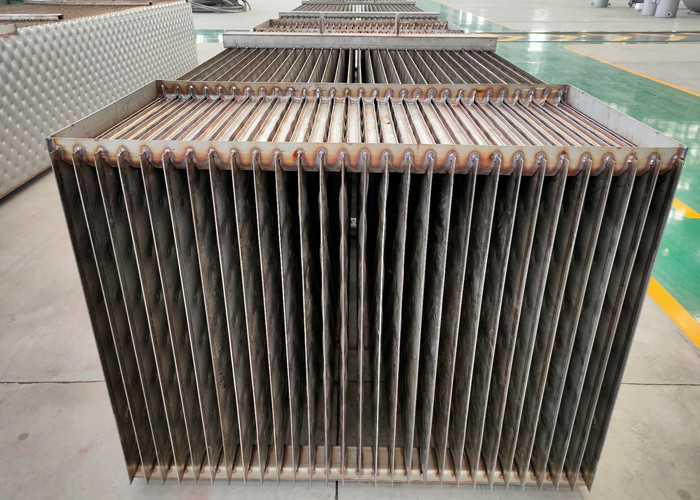

แผ่นโอนความร้อนประกอบด้วยแผ่นบางสองแผ่น, ซึ่งถูก welded ทั่วไปโดยกระบวนการสอดเลเซอร์, และบริเวณกลางเต็มไปด้วยรูปแบบหมอน; หลังจากการประกอบกระบวนการช่องรูปร่างเป็นหมอนถูกสร้างขึ้นภายในแผ่นโอนความร้อนการออกแบบหมอนสร้างความวุ่นวายที่ดีและให้โครงสร้างที่รองรับตัวเองเส้นทางการผสมผสานเพิ่มเติมมักจะเพิ่มขึ้นในแผ่นถ่ายทอดความร้อนเพื่อปรับและควบคุมตําแหน่งอินเตอร์เฟซของของเหลวในและออกจากแผ่นถ่ายทอดความร้อน, ความเร็วและอัตราการไหลของของเหลวในแผ่น, เพื่อปรับปรุงผลการถ่ายทอดความร้อน.
ข้อดีของเทคโนโลยีแผ่นถ่ายส่งความร้อน:
1) การออกแบบความวุ่นวายที่ดีมาก มีประสิทธิภาพในการถ่ายทอดความร้อนสูง
2) ความน่าเชื่อถือในการปั่นสูง
3) ความต้านทานที่ต่ําบนพื้นผิวภายนอก ไม่ง่ายที่จะเกิดความสกปรก
4) ความทนทานต่ออุณหภูมิสูงและความดันสูง
5) ช่องทางกว้าง ลดความดันน้อย ทําความสะอาดง่าย
6) การออกแบบรูปแบบยืดหยุ่น, ปรับปรุงผลการถ่ายทอดความร้อน
อุปกรณ์และความสามารถในการผลิต
