เครื่องแลกเปลี่ยนความร้อนแบบแผ่นนูนแบบกำหนดเองสำหรับการประหยัดพลังงานเครื่องระเหยแบบบีบอัดด้วยไอน้ำแบบกลไก

การบีบอัดไอทางกลทางอุตสาหกรรม MVR

ปั๊มความร้อนใช้พลังงานเพื่อถ่ายเทความร้อนจากแหล่งที่มีอุณหภูมิต่ำกว่าไปยังความต้องการอุณหภูมิที่สูงขึ้นโดยใช้พลังงานเพิ่มเติมสำหรับปั๊มความร้อนอุตสาหกรรม แหล่งความร้อนคือความร้อนเหลือทิ้งในกระบวนการ

การบีบอัดด้วยกลไกทางกล (MVR) เป็นระบบปั๊มความร้อนแบบเปิดซึ่งความดันและอุณหภูมิของไอระเหย ร่วมกับอุณหภูมิอิ่มตัวที่สอดคล้องกัน จะเพิ่มขึ้นโดยใช้การบีบอัดการบีบอัดซ้ำด้วยไอน้ำเป็นรูปแบบเฉพาะของ MVRไอน้ำแรงดันต่ำจากการปฏิบัติงานในอุตสาหกรรม เช่น เครื่องระเหยหรือหม้อหุงข้าว มักจะระบายออกสู่บรรยากาศหรือควบแน่นในหอทำความเย็น ในขณะที่โรงงานอื่นๆ ในพื้นที่เดียวกันอาจต้องใช้ไอน้ำแรงดันปานกลางแทนที่จะขยายไอน้ำแรงดันสูงผ่านวาล์วควบคุมปริมาณเพื่อตอบสนองความต้องการเหล่านี้ ไอน้ำที่ใช้แล้วทิ้งแรงดันต่ำสามารถบีบอัดทางกลไกให้มีแรงดันที่สูงขึ้นเพื่อให้สามารถนำกลับมาใช้ใหม่ได้การบีบอัดด้วยไอน้ำอาศัยคอมเพรสเซอร์แบบกลไกเพื่อเพิ่มอุณหภูมิของความร้อนแฝงในไอน้ำเพื่อให้สามารถใช้งานได้ตามกระบวนการข้อดีคือพลังงานอัดที่ต้องการนั้นน้อยมากเมื่อเทียบกับปริมาณความร้อนแฝงที่มีอยู่ในไอน้ำรีไซเคิล

ประสิทธิภาพที่กระฉับกระเฉงของการบีบอัดด้วยไอน้ำจะแสดงเป็นค่าสัมประสิทธิ์ประสิทธิภาพ (COP)COP ให้อัตราส่วนของความร้อนที่นำกลับมาใช้ใหม่สุทธิและพลังงานที่คอมเพรสเซอร์ใช้ในกรณีนี้ ความร้อนสุทธิคือการผลิตไอน้ำ รวมถึงการเพิ่มผลผลิตไอน้ำด้วยการฉีดน้ำการใช้งานที่ประหยัดและประหยัดพลังงานโดยทั่วไปมี COP ขั้นต่ำ 3.5แอปพลิเคชั่น MVR บางตัวมี COP 10 หรือสูงกว่านั้น

องค์ประกอบที่สำคัญสำหรับ COP สูงมีดังนี้:

อัตราส่วนแรงดันไอน้ำสัมบูรณ์ต่ำแนวทางสำหรับอัตราส่วนสูงสุดคือ 6 แต่ในทางปฏิบัติทุกวัน อัตราส่วนจะอยู่ที่ประมาณ 3

ความจุขั้นต่ำแนวทางปฏิบัติคือไอน้ำอย่างน้อย 1 ตันต่อชั่วโมง การฉีดน้ำหลังการอัด

เครื่องระเหย MVR ลดการใช้พลังงาน

เครื่องระเหย MVR (บางครั้งเรียกว่าเครื่องระเหยแบบอัดไอ) จะขจัดน้ำออกจากเครื่องดื่มแอลกอฮอล์หรือของเสียจากโรงสีโดยใช้พลังงานน้อยที่สุดและความพร้อมสูงสุดในโรงงานในขณะที่ให้คุณภาพของคอนเดนเสทสูง

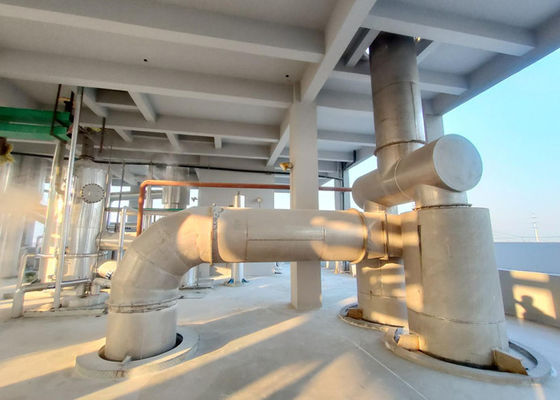

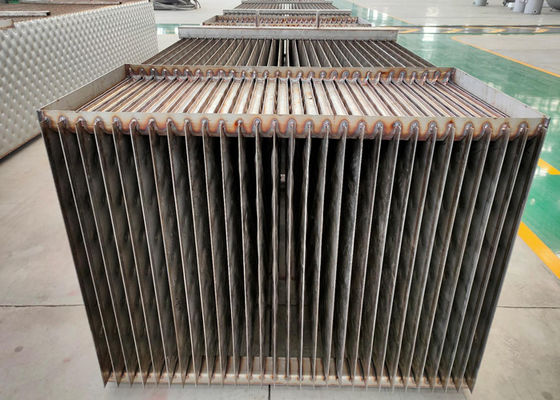

เครื่องระเหยมีพื้นผิวที่ให้ความร้อนเป็นแผ่นโดยเนื้อแท้แล้วไม่มีฟอง เครื่องระเหยเหล่านี้เหมาะอย่างยิ่งสำหรับการใช้งานของแข็งแห้งต่ำของการระเหย MVR ที่มีความจุตั้งแต่ 10 ถึง 200 ตันต่อชั่วโมงในหน่วยเดียว

เครื่องระเหย MVR ทำงานบนหลักการ "ปั๊มความร้อน"ไอน้ำที่ระเหยถูกบีบอัดใหม่ด้วยพัดลมแบบแรงเหวี่ยงหรือคอมเพรสเซอร์แบบแรงเหวี่ยงความเร็วต่ำ ซึ่งจะเพิ่มอุณหภูมิอิ่มตัวของไอหลังจากพัดลมไอน้ำสามารถใช้เป็นไอน้ำร้อนในหน่วยเดียวกันได้ไอที่บีบอัดใหม่จะควบแน่นและปล่อยความร้อนแฝงผ่านพื้นผิวการถ่ายเทความร้อนเพื่อการระเหยของสุราหรือของเสียเพิ่มเติม

โครงสร้างอุปกรณ์

เครื่องระเหยแบบหมุนเวียนบังคับแบบดับเบิ้ลเอฟเฟคประกอบด้วยฮีตเตอร์ ตัวแยก ตัวแยกไอ-ของเหลว คอนเดนเซอร์ ปั๊มสุญญากาศ ปั๊มหมุนเวียนแบบบังคับ ปั๊มระบาย ปั๊มคอนเดนเสท ตู้ไฟฟ้า แท่นทำงาน และอุปกรณ์ท่อ วาล์ว เครื่องมือ และอื่นๆ ทั้งหมด

เครื่องทำความร้อน: เครื่องทำความร้อนแบบท่อแนวตั้งสองชุดเชื่อมต่อกันเป็นชุดของเหลวป้อนถูกสูบเข้าไปในเครื่องทำความร้อนเครื่องแรกโดยปั๊มหมุนเวียนแบบบังคับ จากนั้นเข้าสู่เครื่องทำความร้อนเครื่องที่สองของเหลวที่ให้ความร้อนไหลลงมาในหลอด และไหลเข้าสู่ตัวแยกตามทิศทางสัมผัส ประสิทธิภาพการแยกไอ-ของเหลวดีขึ้น

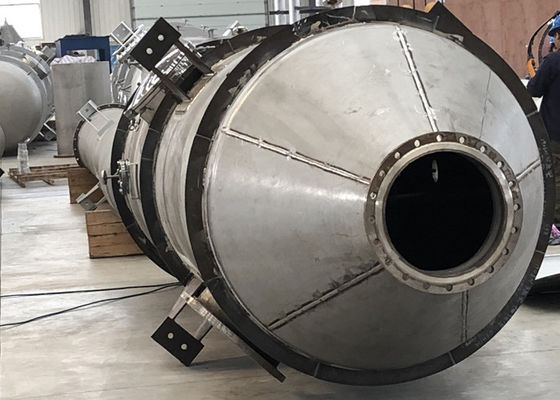

ตัวแยก: ประเภทแนวตั้ง ไอน้ำทุติยภูมิถูกปล่อยออกจากด้านบน ผ่านตัวแยกไอ-ของเหลวก่อนเข้าสู่คอนเดนเซอร์ด้านล่างของตัวคั่นเชื่อมต่อกับปั๊มหมุนเวียนแบบบังคับ

เครื่องแยกไอ-ของเหลว: ใช้เพื่อป้องกันหยดของเหลวเล็กๆ ที่เกิดขึ้นระหว่างการระเหยจากการระเหยด้วยไอน้ำทุติยภูมิ ลดการสูญเสียของเหลวป้อน และป้องกันมลพิษต่อท่อและน้ำหล่อเย็น

คอนเดนเซอร์: ควบแน่นไอน้ำทุติยภูมิขนาดใหญ่ที่ผลิตขึ้นระหว่างการระเหยกลายเป็นของเหลวโดยน้ำหล่อเย็น ทำให้ความเข้มข้นดำเนินไปอย่างราบรื่นในขณะเดียวกัน แยกไอระเหยที่ไม่สามารถควบแน่นออกจากไอน้ำทุติยภูมิและน้ำหล่อเย็น ทำให้ปั๊มสุญญากาศสูบออกได้ง่ายเพื่อรับประกันระดับสุญญากาศ

ประโยชน์

ใช้พลังงานจำเพาะต่ำมาก

ไม่ต้องใช้ไอน้ำหรือน้ำหล่อเย็น

ไม่จำเป็นต้องรวมเข้ากับเครื่องระเหยที่มีอยู่

สามารถเลือกสถานที่ได้ค่อนข้างอิสระ

การแยกคอนเดนเสทที่ดีเยี่ยม

ควบคุมความจุได้ง่าย

ได้รับการพิสูจน์ในการใช้งานที่หลากหลายในโรงงานคราฟท์และเยื่อกระดาษเชิงกล

หลักการทำงานการวาดภาพทางเทคนิค

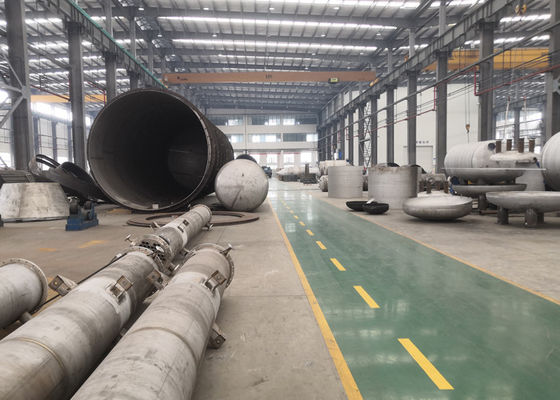

กระบวนการผลิต
