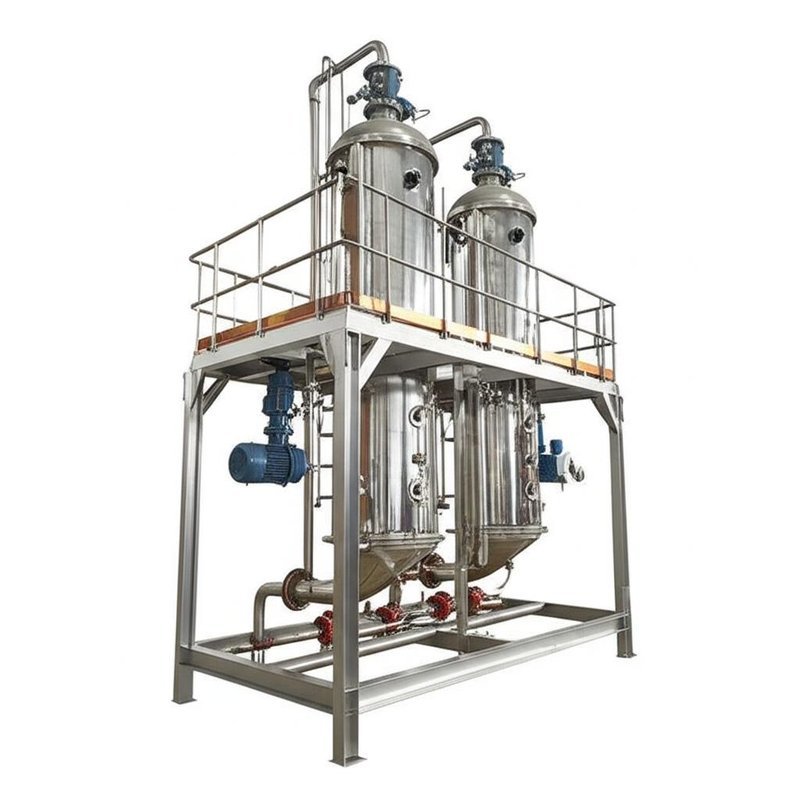

Three Effect Falling Film Evaporator อุตสาหกรรมยาเคมีราคาดี
การระเหย
การระเหยเป็นกระบวนการที่ใช้ในการทำให้สารละลายเข้มข้นโดยเอาตัวทำละลายออก (ส่วนใหญ่เป็นน้ำ) ให้อยู่ในรูปที่บริสุทธิ์โดยการใช้ความร้อน
การระเหยคือการทำงานของหน่วยโดยที่ตัวทำละลายถูกระเหยออกจากสารละลายโดยการต้มของเหลวในภาชนะที่เหมาะสมแล้วดึงไอออก ทิ้งคราบของเหลวที่มีความเข้มข้นไว้
บทนำพื้นฐานการระเหยหลายเอฟเฟกต์
เครื่องระเหยแบบฟิล์มตกแบบหลายเอฟเฟกต์ใช้หลักการระเหยของฟิล์มที่ตกลงมาเพื่อให้ความร้อนและต้มสารละลายเจือจางเพื่อทำให้ส่วนของน้ำกลายเป็นไอ เพื่อให้บรรลุวัตถุประสงค์ในการทำให้สารละลายเข้มข้นขึ้นหน่วยนี้ใช้กระบวนการผลิตอย่างต่อเนื่องมีข้อดีคืออัตราส่วนความเข้มข้นสูง (1 / 5-1 / 10) ช่วงความหนืดกว้าง (<400CP) ผลการถ่ายเทความร้อนที่ดีและความสามารถในการบำบัดขนาดใหญ่เหมาะสำหรับการระเหยของวัสดุที่ไวต่อความร้อน ความเข้มข้นสูง ความหนืดสูงและวัสดุที่มีฤทธิ์กัดกร่อนเหมาะสำหรับเนื้อข้าวโพด และ น้ำมอลโตส ในอุตสาหกรรมแป้ง น้ำผลไม้และน้ำเชื้อปรุงแต่งในอุตสาหกรรมอาหารและนมในอุตสาหกรรมนม ความเข้มข้นของสารกรองเมล็ดพืชกลั่นในอุตสาหกรรมน้ำตาลและอุตสาหกรรมแอลกอฮอล์
หน่วยมีค่าสัมประสิทธิ์การถ่ายเทความร้อนสูงและความแตกต่างของอุณหภูมิการถ่ายเทความร้อนเล็กน้อยตามลักษณะที่แตกต่างกันของวัสดุระเหยและเป้าหมายการระเหย มันสามารถรวมกันเป็นระบบการระเหยผลสองครั้ง สามผล สี่ผล และห้าผลนอกจากนี้ยังสามารถใช้ไอน้ำเสียจากด้านบนของมัดท่อหรือเครื่องเป่าแผ่นดิสก์และแหล่งความร้อนที่มีค่าความร้อนต่ำอื่น ๆ (เช่นไอน้ำคอนเดนเสท) เป็นแหล่งความร้อนของเครื่องระเหยกลายเป็นเครื่องระเหยความร้อนทิ้งซึ่งสามารถลดการใช้ไอน้ำดิบได้อย่างมาก และบรรลุผลการประหยัดพลังงานสูงสุดเมื่อมีไอน้ำความร้อนเหลือทิ้งเพียงพอ ไม่จำเป็นต้องใช้ไอน้ำใดๆ เลย และสามารถสร้างประโยชน์ทางเศรษฐกิจได้อย่างน่าทึ่ง
กระบวนการวัสดุ
(1) วัตถุดิบถูกส่งไปยังเครื่องทำความร้อนหลักด้านหน้าโดยปั๊มป้อนผ่านเครื่องวัดการไหลของแม่เหล็กไฟฟ้าแล้วเข้าสู่ด้านบนของเครื่องทำความร้อนผลหลักผ่านเครื่องจ่ายของเหลวสำหรับการระเหยและความเข้มข้นของฟิล์มหลัก
(2) ของเหลวเข้มข้นเอฟเฟกต์แรกถูกส่งไปยังผู้จัดจำหน่ายด้านบนของตัวทำความร้อนเอฟเฟกต์ที่สองโดยปั๊มหมุนเวียนวัสดุด้านล่างเอฟเฟกต์แรกสำหรับความเข้มข้นของการระเหยของฟิล์มรองที่ตกลงมา
(3) ของเหลวเข้มข้นผลที่สองถูกส่งไปยังผู้จัดจำหน่ายด้านบนของตัวทำความร้อนเอฟเฟกต์ที่สามโดยปั๊มหมุนเวียนวัสดุด้านล่างเอฟเฟกต์ที่สองสำหรับความเข้มข้นการระเหยของฟิล์มลดลงครั้งที่สาม
(4) ผลที่สามเข้มข้นปล่อยของเหลว ตามการตรวจจับออนไลน์ของไฮโดรมิเตอร์ การตรวจจับความเข้มข้นของวัสดุแบบเรียลไทม์ ถ้าความเข้มข้นของวัสดุถึงข้อกำหนดที่ตั้งไว้ มันจะเชื่อมต่อกับวาล์วปล่อยเพื่อเปิดวาล์วปล่อยและ ขนส่งวัสดุไปยังถังผลิตภัณฑ์สำเร็จรูป มิฉะนั้น จะเปิดวาล์วหมุนเวียนวัสดุเพื่อให้วัสดุรีไซเคิลเป็นเครื่องระเหยอีกครั้งสำหรับการระเหยอีกครั้ง
กระบวนการอบไอน้ำ
ไอน้ำดิบเข้าสู่ตัวทำความร้อนเอฟเฟกต์หลักเพื่อให้ความร้อนเข้มข้นของการระเหย: ไอน้ำทุติยภูมิที่เกิดจากเอฟเฟกต์หลักจะทำความร้อนเอฟเฟกต์รอง และอื่นๆไอน้ำทุติยภูมิที่เกิดจากผลกระทบที่สามจะเข้าสู่คอนเดนเซอร์ส่วนปลายเพื่อระบายความร้อนจากการควบแน่น และน้ำคอนเดนเสทจะถูกระบายออกโดยปั๊มคอนเดนเสท
กระบวนการคอนเดนเสท
น้ำคอนเดนเสทที่เกิดจากผลกระทบหลักในการอุ่นวัสดุผ่านท่อส่งน้ำที่ด้านล่างของเปลือกเพื่อประหยัดการใช้ไอน้ำดิบ
น้ำคอนเดนเสทที่ผลิตโดยผลกระทบรองและที่สามจะถูกระบายออกโดยปั๊มคอนเดนเสท และการปล่อยมลพิษมีมลพิษเป็นศูนย์ก๊าซไม่ควบแน่นเชื่อมต่อกับคอนเดนเซอร์ส่วนท้ายด้วยท่อแก๊สที่ไม่กลั่นตัวและสูบจ่ายโดยปั๊มสุญญากาศ
พารามิเตอร์ทางเทคนิคของเครื่องระเหยฟิล์มตก
| พิมพ์ | เอฟเฟกต์เดียว | เอฟเฟกต์สองเท่า | สามเอฟเฟค |
| ความสามารถในการระเหย (กก./ชม.) | 300-2000 | 1200-4000 | 3600-15000 |
| ความหนาแน่นของวัสดุป้อน% | ตามวัสดุ | ||
| ความหนาแน่นของวัสดุที่ปล่อยออกมา% | ตามวัสดุ | ||
| แรงดันไอน้ำ | 0.5-0.8 | ||
| ปริมาณการใช้ไอน้ำ / ความสามารถในการระเหย (พร้อมปั๊มแรงดันความร้อน) | 0.65 | 0.38 | 0.28 |
| อุณหภูมิระเหย | 45-90 | ||
| อุณหภูมิฆ่าเชื้อ | 90-110 | ||
| ปริมาณการใช้น้ำหล่อเย็น / ความสามารถในการระเหย (ขาเข้า 20 °C, ทางออก 40°C) | 28 | 11 | 8 |
| หมายเหตุ: เราสามารถออกแบบผลิตภัณฑ์ที่กำหนดเองได้ตามความต้องการของลูกค้า | |||
การวาดภาพหลักการทำงาน

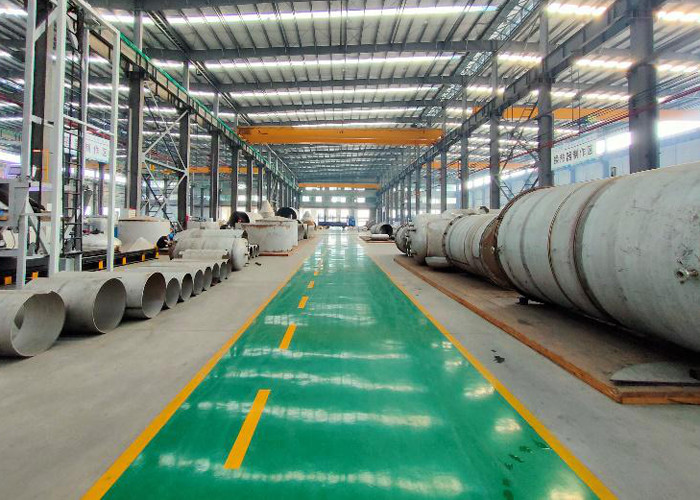

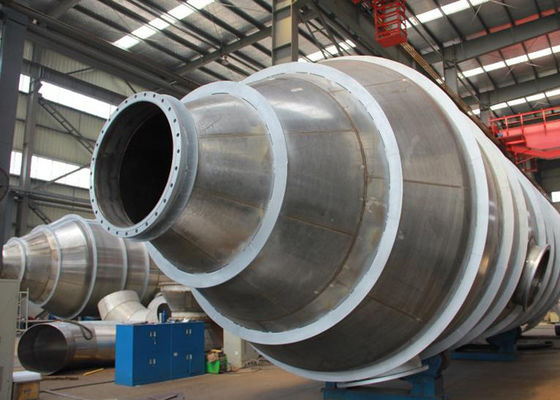

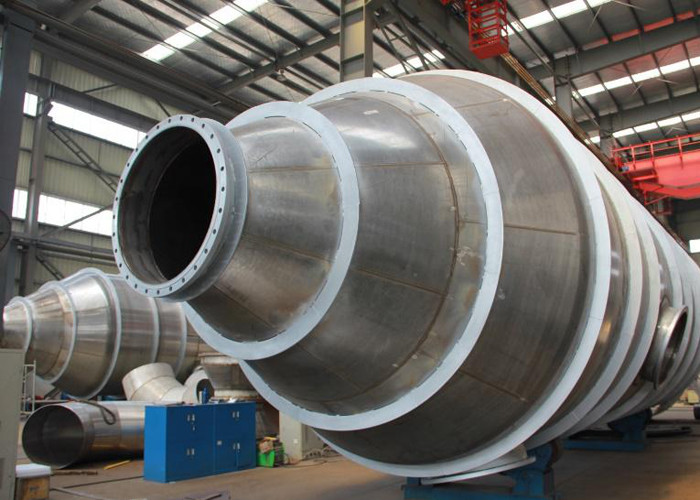

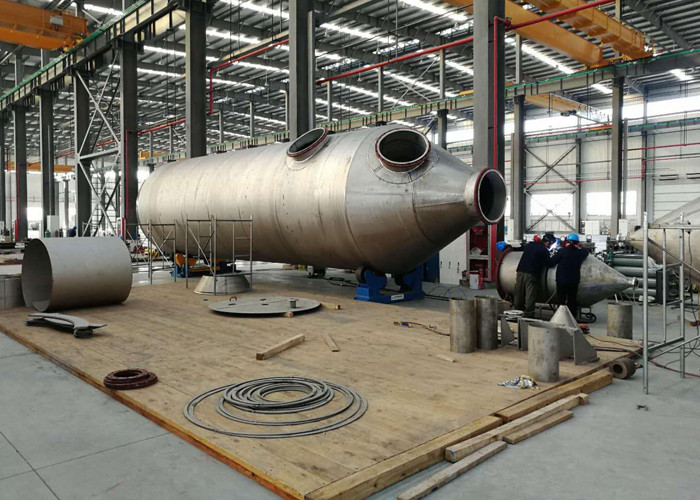

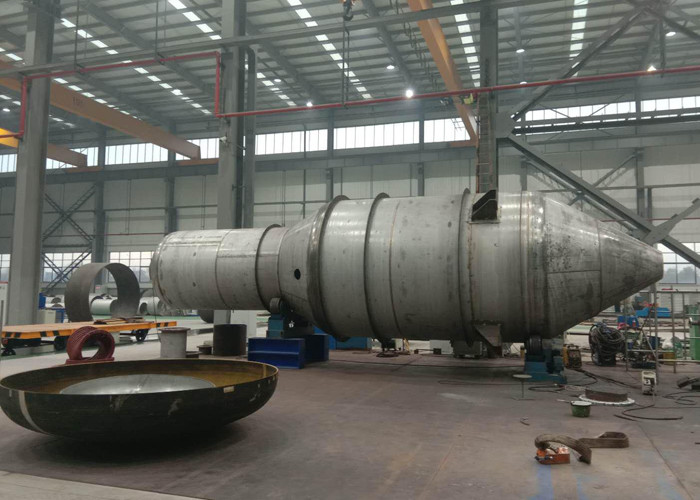

ความสามารถในการผลิตและไซต์ลูกค้าของเรา
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
