ผู้ผลิตเครื่องระเหยแบบ Multi Effect แบบหมอนเชื่อมที่ใช้ในอุตสาหกรรมต่างๆ
ระบบ MEE (การระเหยหลายเอฟเฟกต์) คืออะไร?
ระบบเครื่องระเหยแบบหลายเอฟเฟกต์คือระบบที่มีการเชื่อมต่อเครื่องระเหยแบบผลเดียวหลายชุดเป็นชุดเพื่อให้เกิดการระเหยอย่างต่อเนื่องเนื่องจากการระเหยเป็นกระบวนการที่ใช้ไอน้ำปริมาณมากในการผลิตไอน้ำทุติยภูมิ เพื่อใช้ประโยชน์จากความร้อนเหลือทิ้งของไอน้ำให้เกิดประโยชน์สูงสุด โดยทั่วไปแล้ว ไอน้ำทุติยภูมิก่อนหน้าจะถูกนำมาใช้เป็นแหล่งกำเนิดความร้อนวิธีนี้ช่วยเพิ่มประสิทธิภาพการใช้พลังงานให้สูงสุดในขณะที่รับประกันการระเหย
การเลือกจำนวนขั้นตอนของเครื่องระเหยแบบหลายเอฟเฟกต์ขึ้นอยู่กับปัจจัยต่างๆ เช่น คุณสมบัติของวัสดุเฉพาะ ความเข้มข้นของวัสดุขาเข้าและขาออก อุณหภูมิ และต้นทุนการใช้พลังงานโดยทั่วไป ขั้นที่มากขึ้นจะส่งผลให้ใช้ไอน้ำน้อยลงนอกจากนี้เรายังมุ่งมั่นที่จะจัดหาเครื่องระเหยแบบหลายเอฟเฟกต์และสารละลายที่เหมาะสมกับวัสดุต่างๆ
แอปพลิเคชัน
เครื่องระเหยหลายแบบใช้กันอย่างแพร่หลายในพื้นที่ต่อไปนี้ตามความต้องการ
การบำบัดน้ำทิ้ง: อุตสาหกรรมเช่น เคมี ยา สิ่งทอ การย้อม โรงเบียร์ รถยนต์ นม อุตสาหกรรมอาหาร ฯลฯ สร้างน้ำทิ้งจากกระบวนการผลิตที่เป็นอันตรายต่อสิ่งแวดล้อมน้ำเสียเหล่านี้โดยทั่วไปประกอบด้วยน้ำในปริมาณมากและของเสีย (สารปนเปื้อน)โดยการระเหยน้ำออกจากน้ำทิ้งโดยใช้ระบบ MEE ส่งผลให้เกิดการรีไซเคิลน้ำ
การแยกเกลือออกจากน้ำทะเล: การปฏิเสธ RO (Reverse Osmosis) มีน้ำปริมาณมากด้วย MEE น้ำสามารถรีไซเคิลได้
อุตสาหกรรมเคมี/อุตสาหกรรมยา: สำหรับการผลิตผลิตภัณฑ์ ต้องใช้ความเข้มข้นที่ต้องการหรือต้องแยกวัสดุที่ต้องการการใช้ระบบ MEE มีความเข้มข้นที่ต้องการ
อุตสาหกรรมนม: นมสามารถเข้มข้นได้ในระบบ MEE
อุตสาหกรรมน้ำตาล: น้ำอ้อยสามารถเข้มข้นด้วยระบบ MEE
อุตสาหกรรมอาหาร: ความเข้มข้นของน้ำมะเขือเทศ, ไส้กรอก, ความเข้มข้นของน้ำผลไม้สามารถทำได้ในระบบ MEE
ข้อดี: การระเหยสามารถทำได้โดยใช้แหล่งความร้อนต่ำ
ความได้เปรียบ

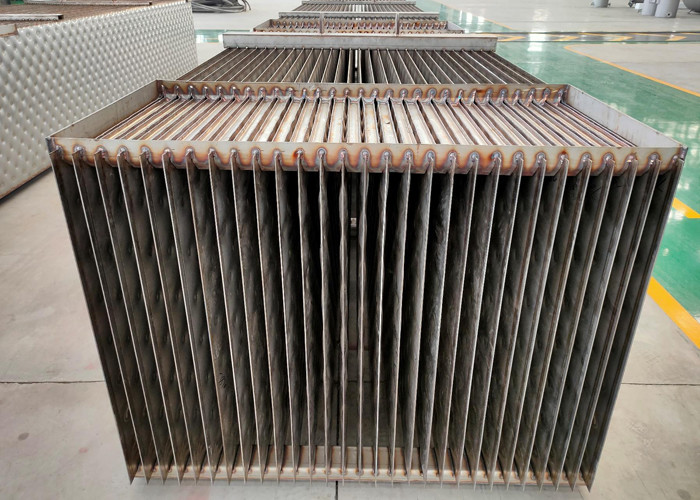

เครื่องระเหยแผ่นฟิล์มตกที่ได้รับการจดสิทธิบัตรของเราได้รับการพิสูจน์แล้ว มีข้อได้เปรียบเหนือเทคโนโลยีอื่นๆ ในตลาด เช่น:
ฟิล์มที่เหมาะสมที่สุด – การออกแบบเพลทที่จดสิทธิบัตรแล้วมีคุณสมบัติในการกระจายสุราอย่างต่อเนื่อง ซึ่งช่วยให้มั่นใจในคุณภาพของฟิล์มที่สม่ำเสมอทั่วทั้งพื้นผิวที่ให้ความร้อน
พื้นผิวทำความร้อนที่เข้าถึงได้ – การออกแบบแผ่นขนานของเราช่วยให้ดูพื้นผิวทั้งหมดได้สะดวกเพื่อตรวจสอบและทำความสะอาด
การควบคุมพลังไอน้ำเต็มรูปแบบ – การออกแบบเพลทที่ยืดหยุ่นของเราช่วยให้เราปรับเอฟเฟกต์ในทุกระบบได้อย่างเหมาะสม นี่คือการควบคุมทางเรขาคณิตอย่างละเอียดเพื่อให้แน่ใจว่าได้ความเร็วของไอและแรงดันลดลงอย่างเหมาะสม

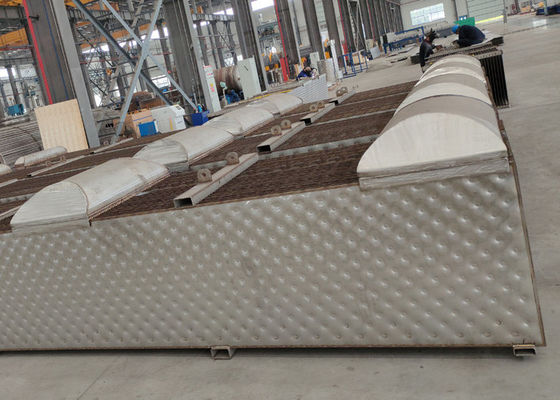

การจัดวางระบบที่ยืดหยุ่น – การควบคุมการออกแบบด้วยแผ่นเชื่อมเลเซอร์ CNC ช่วยให้เราสามารถผลิตแผ่นขนาดใดก็ได้ และเสรีภาพนี้ช่วยให้เราปรับแต่งแพ็คเกจเพลตให้ทำงานได้อย่างมีประสิทธิภาพภายในรอยเท้าหรือความสูงที่จำกัด
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการออกแบบจาน โปรดติดต่อเรา ขอขอบคุณ!
การดำเนินการ
การทำงานของกระบวนการระเหยทั้งสองแบบสำหรับการบำบัดสุราดำเยื่อฟางข้าวสาลีแสดงในตาราง
การทำงานของสองกระบวนการระเหยสำหรับการบำบัดสุราดำที่เป็นเยื่อกระดาษ
| รายการ | 5 สถานีเอฟเฟกต์ | กระบวนการระเหยแบบผสมผสาน | ||
| MVR ก่อนความเข้มข้น | สถานีระเหย 5 ผลกระทบ | |||
| น้ำระเหย (t/h) | 100 | 64.28 | 35.72 | |
| ความเข้มข้นที่เข้ามา (%) | 10 | 10 | 20 | |
| ความเข้มข้นออก (%) | 45 | 20 | 45 | |
| พื้นที่ระเหย(㎡) | 10000 | 8500 | 4000 | |
| พื้นที่คอนเดนเซอร์(㎡) | 800 | / | 300 | |
| การบริโภค | ไอน้ำ (t/h) | 25 | / | 9 |
| ไฟฟ้า (kWh/h) | 500 | 1600 | 180 | |
| น้ำ(t/h) | 900 | / | 350 | |
| ค่าใช้จ่ายในการทำงาน | หยวน/ชั่วโมง | 4500 | 960 | 1633 |
| ความสามารถในการระเหยน้ำ RMB/T | 45 | 25.93 | ||
| RMBx10000/วัน | 10.8 | 6.2 | ||
| RMBx10000 / ปี (340 วัน) | 3672 | 2115 | ||
หมายเหตุ: ในการประมาณต้นทุนการดำเนินงาน: ไอน้ำ 150rmb/t, ไฟฟ้า 0.6 rmb/kWh, น้ำ 0.5rmb/t
การลงทุนของอุปกรณ์ในกระบวนการระเหยแบบรวมเพิ่มขึ้น: เครื่องระเหย (2500 m2) 375x10000 RMB;คอมเพรสเซอร์ MVR 400x10000rmb รวม 775x10000 RMB
การลดต้นทุนการดำเนินงานประจำปีของกระบวนการระเหยแบบรวม: 3672-2115 = 1557 (10000RMB)
การลงทุนเพิ่มระยะเวลาคืนทุนของกระบวนการระเหยรวม: 755 ÷ 1557=0.5year
จะเห็นได้ว่าการใช้มาตราส่วน 100t / h เป็นตัวอย่าง กระบวนการระเหยแบบรวมสามารถกู้คืนการลงทุนที่เพิ่มขึ้นในครึ่งปี และประหยัดเงิน 1557 (10000 RMB) ทุกปีในอนาคตพร้อมประโยชน์ทางเศรษฐกิจอย่างมาก
หลักการทำงาน

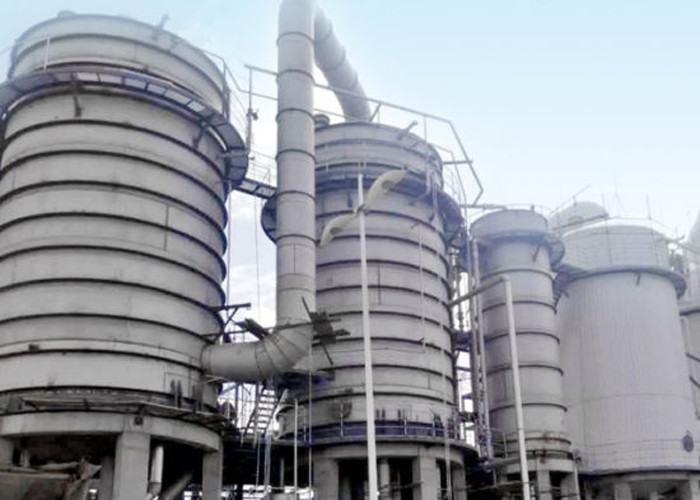

ไซต์ลูกค้า
