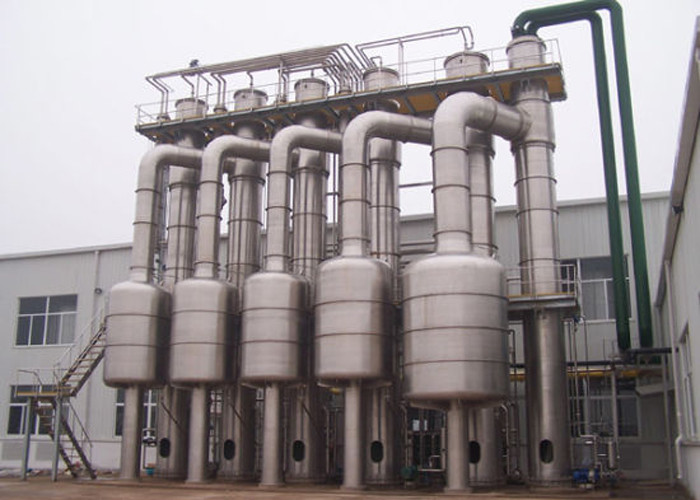

เครื่องระเหยฟิล์มแบบหล่นลงแบบสเตนเลสสตีลแบบกำหนดเองสำหรับการบำบัดน้ำทิ้งทางเภสัชกรรม
เครื่องระเหยแบบหลายเอฟเฟกต์
เครื่องระเหยแบบหลายเอฟเฟกต์เพิ่มการประหยัดไอน้ำสูงสุด เนื่องจากไอที่เกิดจากเอฟเฟกต์หนึ่งถูกใช้เพื่อขับเคลื่อนอีกเอฟเฟกต์หนึ่งระบบหลายเอฟเฟกต์ประเภทนี้เหมาะอย่างยิ่งสำหรับการป้อนอย่างต่อเนื่อง เนื่องจากของเหลวจะลดลงเรื่อยๆ ในแต่ละเอฟเฟกต์จนถึงการปล่อยความเข้มข้นขั้นสุดท้ายการออกแบบเครื่องระเหยบนพื้นฐานของเทคโนโลยีที่ได้รับการจดสิทธิบัตรนั้นเหมาะอย่างยิ่งสำหรับระบบหลายเอฟเฟกต์ เนื่องจากแต่ละเอฟเฟกต์สามารถปรับให้เหมาะสมสำหรับสภาพการทำงานของไอระเหยและของไหลเพื่อให้ได้การระเหยที่เหมาะสมที่สุดความสามารถนี้ร่วมกับการออกแบบระบบที่สมบูรณ์ของเรา ทำให้เราสามารถเป็นผู้นำตลาดในด้านประสิทธิภาพและความน่าเชื่อถือ
ลักษณะโครงสร้างและประสิทธิภาพ
เครื่องระเหยประกอบด้วยห้องทำความร้อนและห้องแยกไอระเหยของเหลวหน่วยระเหยประกอบด้วยเครื่องระเหยมากกว่าสองเครื่อง ปั๊มความร้อน ปั๊มทางเข้าและทางออกของแต่ละเอฟเฟกต์ อุปกรณ์สูญญากาศ เครื่องมือตรวจจับ ท่อและวาล์วห้องทำความร้อนส่วนใหญ่ประกอบด้วยเปลือก อุปกรณ์กระจายมัดท่อ และท่อเชื่อมต่อ ในขณะที่ห้องแยกไอและของเหลวส่วนใหญ่ประกอบด้วยเปลือกและโฟม
NS.เครื่องนี้สามารถใช้วิธีการป้อนแบบต่อเนื่องปลายน้ำ หรือวิธีการป้อนแบบทวนกระแสหรือแบบผสมทิศทางการไหลของสารละลายจะเหมือนกับของไอน้ำร้อน และวัตถุดิบจะถูกทำให้ร้อนถึงจุดเดือดโดยเครื่องอุ่นก่อนเข้าสู่ผลแรกเนื่องจากจุดเดือดของสารละลายก่อนเอฟเฟกต์จะสูงกว่าสารละลายหลังเอฟเฟกต์ วัสดุจะร้อนจัดและระเหยได้เองเมื่อเข้าสู่สารละลายหลังเอฟเฟกต์ในขณะเดียวกัน คอนเดนเสทของพรีเอฟเฟกต์บางส่วนก็สามารถระเหยได้เองเมื่อเข้าสู่สารละลายหลังเอฟเฟกต์ ดังนั้นจึงสามารถสร้างไอน้ำสำรองได้มากขึ้นในการป้อนกระแสย้อนกลับ วัตถุดิบจะถูกป้อนโดยเอฟเฟกต์ที่สามและถูกปล่อยออกมาโดยเอฟเฟกต์แรกหลังจากเอฟเฟกต์ที่สองเมื่อผสมและป้อน วัตถุดิบจะถูกป้อนด้วยเอฟเฟกต์ที่สามและปล่อยออกโดยเอฟเฟกต์ที่สองหลังจากเอฟเฟกต์แรก
NS.ด้วยความช่วยเหลือของการบีบอัดแบบอะเดียแบติก อุณหภูมิอิ่มตัวของไอน้ำหลักและไอน้ำทุติยภูมิบางส่วนในปั๊มความร้อนแบบไอพ่นไอน้ำจะเพิ่มขึ้น จากนั้นจึงกลับสู่ห้องทำความร้อนหลักเป็นไอน้ำร้อน เพื่อปรับปรุงการประหยัดไอน้ำ
ค.ตัวกระจายไฟฟ้าสถิตทำให้วัสดุไหลอย่างสม่ำเสมอและมีประสิทธิภาพในผนังด้านในของท่อหลังจากเข้าสู่ท่อป้อนอาหารจากด้านบนของห้องทำความร้อน ดังนั้นค่าสัมประสิทธิ์การถ่ายเทความร้อนจึงดีขึ้นอย่างมากในเวลาเดียวกัน การสูญเสียอุณหภูมิที่เกิดจากหัวคงที่ของคอลัมน์ของเหลวสามารถเพิกเฉยได้ ดังนั้นความแตกต่างของอุณหภูมิที่มีประสิทธิภาพของเครื่องระเหยฟิล์มที่ตกลงมาจะมากภายใต้เงื่อนไขเดียวกัน
NS.เวลาพักของสารละลายในเครื่องระเหยสั้น ดังนั้นจึงเหมาะอย่างยิ่งสำหรับการระเหยของวัสดุที่ไวต่อความร้อน
ใช้ที่ไหน ประยุกต์ใช้ Multi-effect Evaporation System?
อุตสาหกรรมอาหาร การบำบัดน้ำเสีย ความเข้มข้นและการตกผลึก
อะไรคือส่วนประกอบของเครื่องระเหย MEE นี้?
เครื่องแลกเปลี่ยนความร้อน, ปั๊มหมุนเวียน, ตัวแยก, คอนเดนเซอร์, ปั๊มถ่ายเท, ปั๊มคอนเดนเสท, ปั๊มสุญญากาศ, แท่นทำงาน, ระบบควบคุม
รุ่นต่างๆ
เพิ่มจำนวนขั้นตอนเพื่อลดการใช้ไอน้ำ
มีหรือไม่มีการแยกเกลือ
แนวคิดการอุ่นเครื่องที่แตกต่างกัน
การควบแน่นของไอของไอในขั้นตอนสุดท้ายในการผสมหรือคอนเดนเซอร์ที่พื้นผิว
การป้อนสารละลายที่จะระเหยเข้าสู่ขั้นตอนแรก (การไหลแบบขนาน) หรือในขั้นตอนสุดท้าย (การไหลย้อนกลับ)ดังนั้นสารเข้มข้นจะถูกปล่อยเย็น (ไหลขนาน) หรือร้อน (ไหลย้อน) จากโรงงาน
พารามิเตอร์ทางเทคนิคของเครื่องระเหยฟิล์มตก
| พิมพ์ | เอฟเฟกต์เดียว | เอฟเฟกต์สองเท่า | สามเอฟเฟค |
| ความสามารถในการระเหย (กก./ชม.) | 300-2000 | 1200-4000 | 3600-15000 |
| ความหนาแน่นของวัสดุป้อน% | ตามวัสดุ | ||
| ความหนาแน่นของวัสดุที่ปล่อยออกมา% | ตามวัสดุ | ||
| แรงดันไอน้ำ | 0.5-0.8 | ||
| ปริมาณการใช้ไอน้ำ / ความสามารถในการระเหย (พร้อมปั๊มแรงดันความร้อน) | 0.65 | 0.38 | 0.28 |
| อุณหภูมิระเหย | 45-90 | ||
| อุณหภูมิฆ่าเชื้อ | 90-110 | ||
| ปริมาณการใช้น้ำหล่อเย็น / ความสามารถในการระเหย (ขาเข้า 20 °C, ทางออก 40°C) | 28 | 11 | 8 |
| หมายเหตุ: เราสามารถออกแบบผลิตภัณฑ์ที่กำหนดเองได้ตามความต้องการของลูกค้า | |||
การวาดภาพหลักการทำงาน

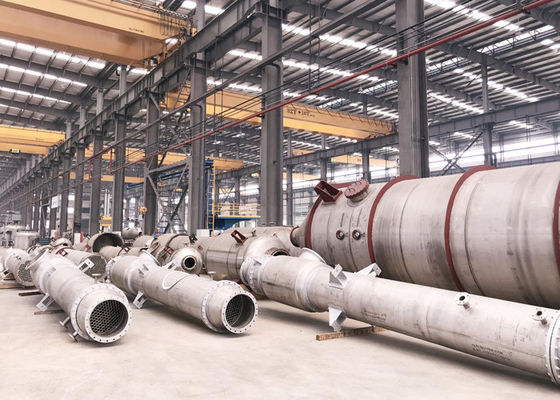

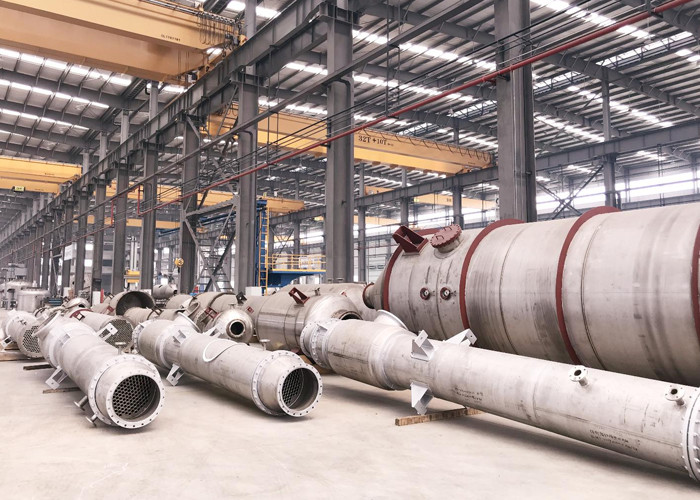

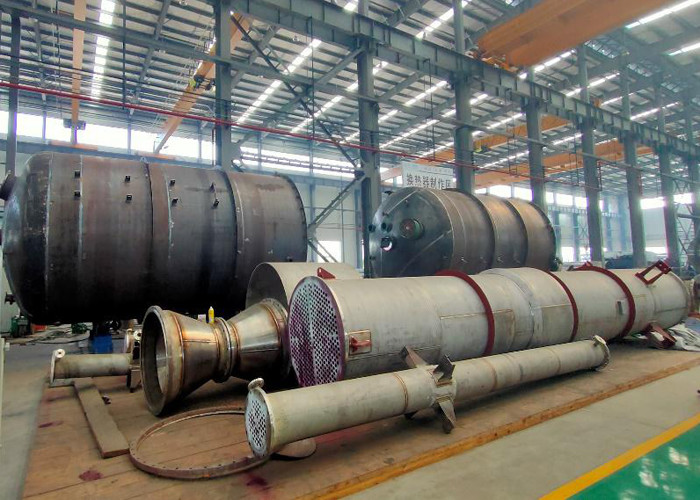

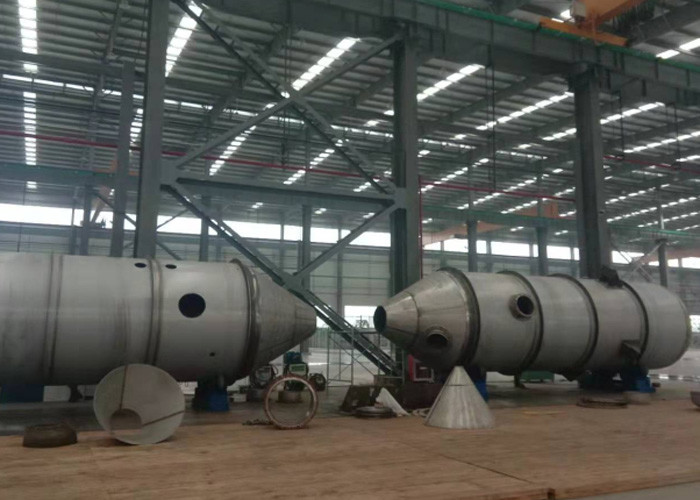

เว็บไซต์เวิร์คช็อป
