เครื่องระเหย MVR หลายเอฟเฟกต์ที่ใช้งานง่ายสำหรับน้ำเสียโซเดียมคลอไรด์
คำอธิบายกระบวนการ – ตัวอย่าง หลักการการไหลแบบขนาน
สารละลายเข้าสู่วงจรระเหยในระยะแรกที่นี่มันผสมกับสารละลายหมุนเวียนและถูกทำให้ร้อนในฮีตเตอร์ H ด้วยไอน้ำในเครื่องระเหย V1 ตัวทำละลาย (น้ำ) จะระเหยขณะทำให้สารละลายเย็นลงจนถึงอุณหภูมิเดือดจากนั้นสารละลายจะไหลไปยังขั้นตอนที่สอง ซึ่งทำงานภายใต้แรงดันที่ลดลงและทำให้มีอุณหภูมิต่ำกว่าไอที่เกิดขึ้นในระยะแรกใช้เป็นสื่อความร้อนสำหรับการระเหยของสารละลายในขั้นตอนที่สองกระบวนการนี้สามารถทำซ้ำได้หลายครั้ง ขึ้นอยู่กับระดับความสูงของจุดเดือดของสารละลายและสภาวะของเฟรมที่มีอยู่ไอของขั้นตอนสุดท้ายถูกควบแน่นด้วยน้ำหล่อเย็นถ้าเกลือจะตกผลึกในพืช การระเหยเพิ่มเติมจะทำให้สารละลายเข้มข้นจนเกิดผลึกขึ้นหากต้องการ ผลึกในสารแขวนลอยสามารถแยกออกจากสารละลายและทำให้แห้งได้
โครงสร้าง
เครื่องระเหยฟิล์มตกแบบหลายผลกระทบประกอบด้วย (ผลแรก ผลที่สอง ผลที่สาม) เครื่องระเหยและเครื่องทำความร้อนล่วงหน้า คอนเดนเซอร์และปั๊มสุญญากาศ ปั๊มป้อน ปั๊มหมุนเวียน ปั๊มระบาย ปั๊มน้ำควบแน่น ท่อและอุปกรณ์ ฯลฯ มีเกจวัดสุญญากาศ เทอร์โมมิเตอร์ เกจวัดแรงดัน และอื่นๆ
ลักษณะ
1. ความสามารถในการระเหย: จาก 500Kg / h ถึง 80T / h
2. วัสดุ: สแตนเลส 304 หรือสแตนเลส 316L;
3. กระบวนการปิดเต็มการระเหยอย่างรวดเร็วและอุณหภูมิต่ำ
4.ภายในท่อเป็นกระจกขัดเงาท่อสุขาภิบาลไม่มีรอยต่อ วัสดุจึงไม่ง่ายที่จะวางบนท่อง่ายต่อการทำความสะอาด
5. อุณหภูมิการระเหยต่ำ: ส่วนหนึ่งของไอน้ำทุติยภูมิสามารถสูดดมเข้าไปในเครื่องทำความร้อนแบบผลเดียวผ่านปั๊มแรงดันร้อนชนิดสเปรย์ซึ่งจะทำให้ใช้ความร้อนได้เต็มที่และอุณหภูมิการระเหยต่ำ
6. อัตราส่วนความเข้มข้นสูง: ใช้การระเหยของฟิล์มที่ตกลงมา ซึ่งทำให้ของเหลวของวัสดุที่มีความหนืดมากขึ้นจะไหลและระเหยได้ง่าย ยากต่อการปรับขนาด เวลาความเข้มข้นสั้น
7. อุปกรณ์นี้สามารถรับรู้การผลิตอัตโนมัติ การจัดการระบบทางปัญญา
8. สามารถออกแบบเป็นกระบวนการทางเทคโนโลยีที่แตกต่างกันตามลักษณะที่แตกต่างกันของวัสดุและความต้องการของผู้ใช้ที่แตกต่างกัน
แอปพลิเคชัน
เครื่องระเหยหลายแบบใช้กันอย่างแพร่หลายในพื้นที่ต่อไปนี้ตามความต้องการ
การบำบัดน้ำทิ้ง: อุตสาหกรรมเช่น เคมี ยา สิ่งทอ การย้อม โรงเบียร์ รถยนต์ นม อุตสาหกรรมอาหาร ฯลฯ สร้างน้ำทิ้งจากกระบวนการผลิตที่เป็นอันตรายต่อสิ่งแวดล้อมน้ำเสียเหล่านี้โดยทั่วไปประกอบด้วยน้ำในปริมาณมากและของเสีย (สารปนเปื้อน)โดยการระเหยน้ำออกจากน้ำทิ้งโดยใช้ระบบ MEE ส่งผลให้เกิดการรีไซเคิลน้ำ
การแยกเกลือออกจากน้ำทะเล: การปฏิเสธ RO (Reverse Osmosis) มีน้ำปริมาณมากด้วย MEE น้ำสามารถรีไซเคิลได้
อุตสาหกรรมเคมี/อุตสาหกรรมยา: สำหรับการผลิตผลิตภัณฑ์ ต้องใช้ความเข้มข้นที่ต้องการหรือต้องแยกวัสดุที่ต้องการการใช้ระบบ MEE มีความเข้มข้นที่ต้องการ
อุตสาหกรรมนม: นมสามารถเข้มข้นได้ในระบบ MEE
อุตสาหกรรมน้ำตาล: น้ำอ้อยสามารถเข้มข้นด้วยระบบ MEE
อุตสาหกรรมอาหาร: ความเข้มข้นของน้ำมะเขือเทศ, ไส้กรอก, ความเข้มข้นของน้ำผลไม้สามารถทำได้ในระบบ MEE
ข้อดี: การระเหยสามารถทำได้โดยใช้แหล่งความร้อนต่ำ
ข้อมูลจำเพาะและพารามิเตอร์ทางเทคนิคของเครื่องระเหยฟิล์มตกสามเอฟเฟกต์ทั่วไป:
|
พารามิเตอร์/ ข้อมูลจำเพาะ |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
|
การระเหย ความจุ (กก. / ชม.) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
|
การบริโภคของ ไอน้ำดิบ(กก./ชม.) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
|
องศาสูญญากาศของ แต่ละเอฟเฟกต์ |
อันดับแรก ผล |
0 | |||||||||
|
ที่สอง ผล |
448 | ||||||||||
| (มม.ปรอท) |
ที่สาม ผล |
640 | |||||||||
|
อุณหภูมิการระเหยของ แต่ละเอฟเฟกต์ |
อันดับแรก ผล |
99 | |||||||||
|
ที่สอง ผล |
76 | ||||||||||
|
ที่สาม ผล |
53 | ||||||||||
|
แรงดันไอน้ำสำหรับ การระเหย (MPa) |
0.6-1.0(ความดันสัมบูรณ์) | ||||||||||
| เนื้อหาที่เป็นของแข็งในฟีด (％) | 6-7(ตัวอย่างเนื้อข้าวโพด) | ||||||||||
| ช่องเนื้อหาที่เป็นของแข็ง (％) | 42-48(ตัวอย่างเนื้อข้าวโพด) | ||||||||||

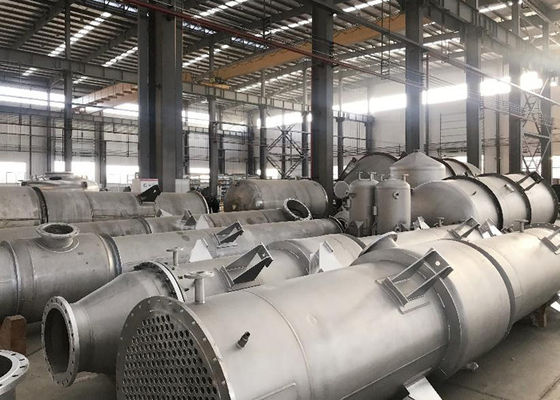

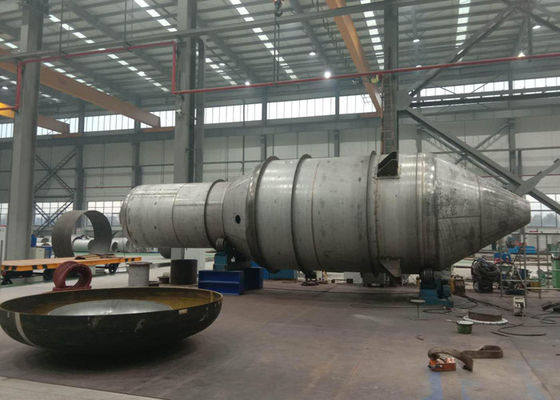

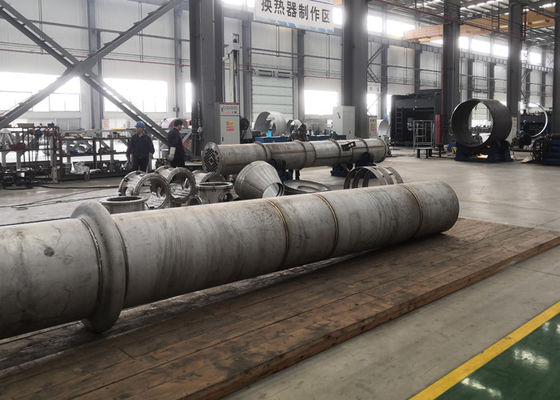

ไซต์การผลิตของเรา
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
