ระบบบำบัดน้ำเสียแบบ Double Effect Falling Film Evaporator
| Applicable Industries: | น้ำเสียจากอุตสาหกรรมแบตเตอรี่ลิเธียม | Power Source: | ต้นกำเนิดไฟฟ้า |
| Material: | SS304,316L / เครื่องระเหยไทเทเนียม | Main uses: | การรักษาโพแทสเซียมคลอไรด์ |
| Product name: | ระบบตกผลึกแบบระเหยแบบดับเบิ้ลเอฟเฟค | Process: | ความเข้มข้นและการตกผลึก |
| Advantage: | ค่าใช้จ่ายต่ำ | Condition: | ใหม่เอี่ยม |
| After Warranty Service: | การสนับสนุนออนไลน์, อะไหล่, | Warranty of core components: | 12 เดือน |
| High Light: | SS304 เครื่องระเหยฟิล์มแบบดับเบิ้ลเอฟเฟค,เครื่องระเหยฟิล์มแบบดับเบิ้ล HANPU,เครื่องระเหยแบบมัลติเอฟเฟคของ MEE |
||
ระบบตกผลึกระเหยแบบดับเบิ้ลเอฟเฟคสำหรับน้ำเสียจากอุตสาหกรรมแบตเตอรี่ลิเธียม โพแทสเซียม คลอไรด์
คุณลักษณะและข้อดีของระบบ MEE ที่จะใช้ในโรงบำบัดน้ำเสียมีอะไรบ้าง
ตามลักษณะของวัสดุและขนาดของความสามารถในการระเหย มันสามารถออกแบบเป็นหน่วยระเหยผลเดียวหรือหลายผล ด้วยการผสมผสานอุปกรณ์ที่ยืดหยุ่นและพื้นที่ปฏิบัติการขนาดใหญ่
ค่าสัมประสิทธิ์การถ่ายเทความร้อนของระบบการระเหยแบบหลายเอฟเฟกต์ค่อนข้างสูง เวลาทำความร้อนของวัสดุสั้น และอุณหภูมิการระเหยต่ำ ซึ่งสามารถลดการกัดกร่อนของอุปกรณ์ได้อย่างมีประสิทธิภาพ
ระบบการนึ่งแบบหลายเอฟเฟกต์ใช้ความร้อนแฝงของไอน้ำทุติยภูมิของวัสดุอย่างเต็มที่เพื่อลดการปล่อยความร้อนและลดการใช้ไอน้ำดิบ
ท่อแลกเปลี่ยนความร้อนของระบบการระเหยแบบหลายผลกระทบนั้นไม่ทำให้เกิดปัญหาได้ง่าย โดยมีประสิทธิภาพการถ่ายเทความร้อนสูง มีความยืดหยุ่นในการทำงานสูง การทำงานที่วางใจได้ และรอบการทำงานที่ยาวนาน
กระบวนการวัสดุ
(1) วัตถุดิบถูกส่งไปยังเครื่องทำความร้อนหลักด้านหน้าโดยปั๊มป้อนผ่านเครื่องวัดการไหลของแม่เหล็กไฟฟ้าแล้วเข้าสู่ด้านบนของเครื่องทำความร้อนผลหลักผ่านเครื่องจ่ายของเหลวสำหรับการระเหยและความเข้มข้นของฟิล์มหลัก
(2) ของเหลวเข้มข้นเอฟเฟกต์แรกถูกส่งไปยังผู้จัดจำหน่ายด้านบนของตัวทำความร้อนเอฟเฟกต์ที่สองโดยปั๊มหมุนเวียนวัสดุด้านล่างเอฟเฟกต์แรกสำหรับความเข้มข้นของการระเหยของฟิล์มรองที่ตกลงมา
(3) ของเหลวเข้มข้นผลที่สองถูกส่งไปยังผู้จัดจำหน่ายด้านบนของตัวทำความร้อนเอฟเฟกต์ที่สามโดยปั๊มหมุนเวียนวัสดุด้านล่างเอฟเฟกต์ที่สองสำหรับความเข้มข้นการระเหยของฟิล์มลดลงครั้งที่สาม
(4) ผลที่สามเข้มข้นปล่อยของเหลว ตามการตรวจจับออนไลน์ของไฮโดรมิเตอร์ การตรวจจับความเข้มข้นของวัสดุแบบเรียลไทม์ ถ้าความเข้มข้นของวัสดุถึงข้อกำหนดที่ตั้งไว้ มันจะเชื่อมต่อกับวาล์วปล่อยเพื่อเปิดวาล์วปล่อยและ ขนส่งวัสดุไปยังถังผลิตภัณฑ์สำเร็จรูป มิฉะนั้น จะเปิดวาล์วหมุนเวียนวัสดุเพื่อให้วัสดุรีไซเคิลเป็นเครื่องระเหยอีกครั้งสำหรับการระเหยอีกครั้ง
กระบวนการอบไอน้ำ
ไอน้ำดิบเข้าสู่ตัวทำความร้อนเอฟเฟกต์หลักเพื่อให้ความร้อนเข้มข้นของการระเหย: ไอน้ำทุติยภูมิที่เกิดจากเอฟเฟกต์หลักจะทำความร้อนเอฟเฟกต์รอง และอื่นๆไอน้ำทุติยภูมิที่เกิดจากผลกระทบที่สามจะเข้าสู่คอนเดนเซอร์ส่วนปลายเพื่อระบายความร้อนจากการควบแน่น และน้ำคอนเดนเสทจะถูกระบายออกโดยปั๊มคอนเดนเสท
กระบวนการคอนเดนเสท
น้ำคอนเดนเสทที่เกิดจากผลกระทบหลักในการอุ่นวัสดุผ่านท่อส่งน้ำที่ด้านล่างของเปลือกเพื่อประหยัดการใช้ไอน้ำดิบ
น้ำคอนเดนเสทที่ผลิตโดยผลกระทบรองและที่สามจะถูกระบายออกโดยปั๊มคอนเดนเสท และการปล่อยมลพิษมีมลพิษเป็นศูนย์ก๊าซไม่ควบแน่นเชื่อมต่อกับคอนเดนเซอร์ส่วนท้ายด้วยท่อแก๊สที่ไม่กลั่นตัวและสูบจ่ายโดยปั๊มสุญญากาศ
ข้อดีหลักของระบบมัลติเอฟเฟกต์:
ความสามารถในการใช้พลังงานอินพุตสูงสุด (การประหยัดไอน้ำ)
ลดพลังงานที่จำเป็นในการทำงานเต็มระบบ
ลดภาระการควบแน่นพร้อมเอฟเฟกต์เพิ่มเติม (ต้องการน้ำหล่อเย็นน้อยลง)
การควบคุมการไหลของสุรา
การรวบรวมและการประมวลผลคอนเดนเสทเหม็นที่สะดวก
ความสามารถในการทำความสะอาดเอฟเฟกต์แต่ละแบบออนไลน์
ประสิทธิภาพเชิงความร้อนสูงสุดพร้อมตัวเลือกการไหลพร้อมกัน
| พิมพ์ | เอฟเฟกต์เดียว | เอฟเฟกต์สองเท่า | สามเอฟเฟค |
| ความสามารถในการระเหย (กก./ชม.) | 300-2000 | 1200-4000 | 3600-15000 |
| ความหนาแน่นของวัสดุป้อน% | ตามวัสดุ | ||
| ความหนาแน่นของวัสดุที่ปล่อยออกมา% | ตามวัสดุ | ||
| แรงดันไอน้ำ | 0.5-0.8 | ||
| ปริมาณการใช้ไอน้ำ / ความสามารถในการระเหย (พร้อมปั๊มแรงดันความร้อน) | 0.65 | 0.38 | 0.28 |
| อุณหภูมิระเหย | 45-90 | ||
| อุณหภูมิฆ่าเชื้อ | 90-110 | ||
| ปริมาณการใช้น้ำหล่อเย็น / ความสามารถในการระเหย (ขาเข้า 20 °C, ทางออก 40°C) | 28 | 11 | 8 |
| หมายเหตุ: เราสามารถออกแบบผลิตภัณฑ์ที่กำหนดเองได้ตามความต้องการของลูกค้า | |||
หลักการทำงาน

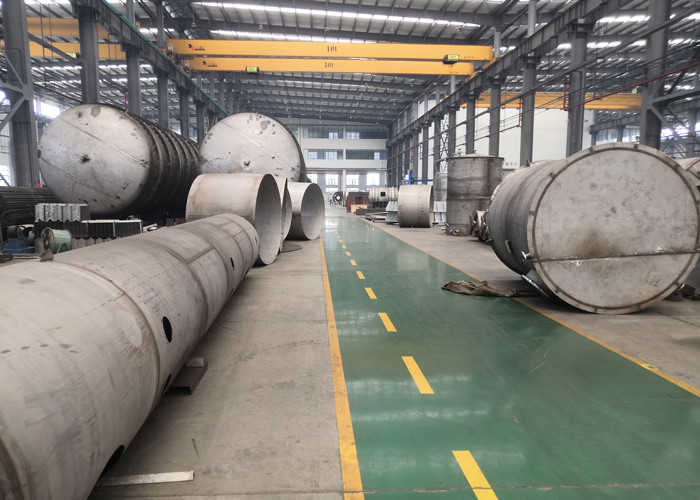

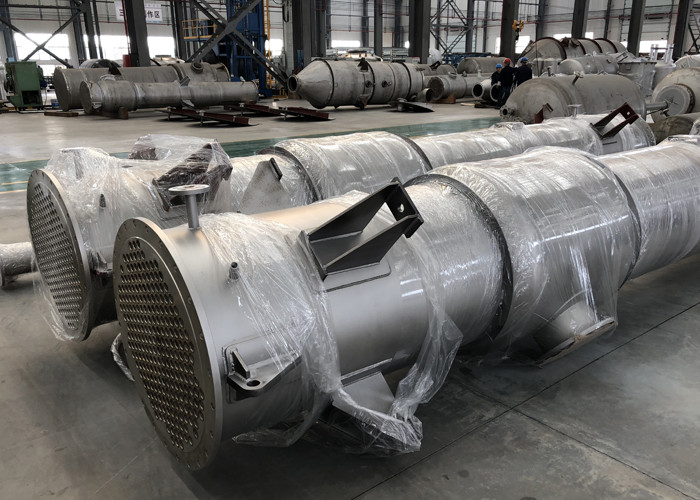

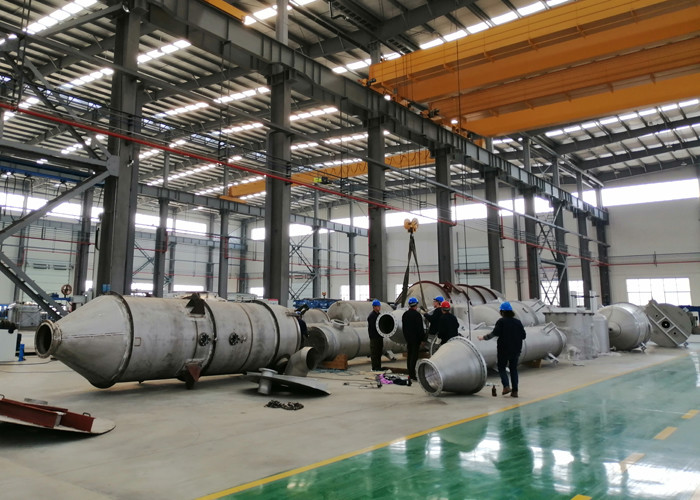

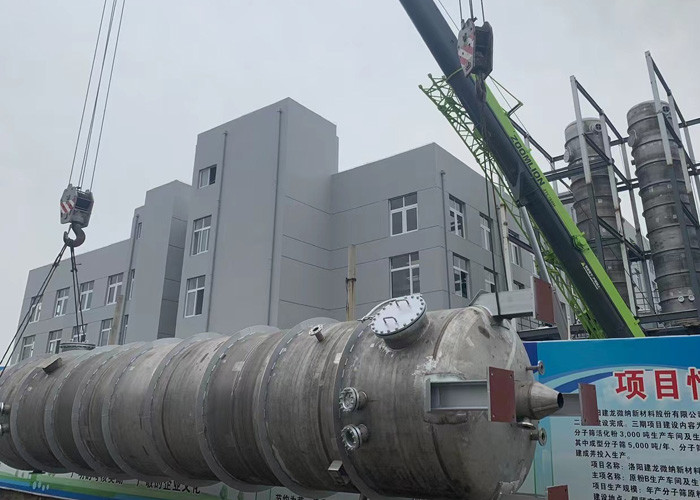

ไซต์สิ่งอำนวยความสะดวกลูกค้าของเรา
