ระบบการระเหยแบบหลายผลกระทบ
คำอธิบาย :
การระเหยเป็นกระบวนการที่ใช้ในการทำให้สารละลายเข้มข้นโดยเอาตัวทำละลายออก (ส่วนใหญ่เป็นน้ำ) ให้อยู่ในรูปที่บริสุทธิ์โดยการใช้ความร้อน
การระเหยคือการทำงานของหน่วยโดยที่ตัวทำละลายถูกระเหยออกจากสารละลายโดยการต้มของเหลวในภาชนะที่เหมาะสมแล้วดึงไอออกมา ทิ้งคราบของเหลวที่มีความเข้มข้นไว้
คุณสมบัติ
1. นอกจากนี้ยังสามารถใช้ร่วมกับเครื่องระเหยแบบหมุนเวียนบีบบังคับและเครื่องตกผลึกเพื่อจัดการกับความเข้มข้นและการตกผลึกของผลิตภัณฑ์ของวัสดุที่มีความหนืดสูงและปรับขนาดได้ง่าย
2. มีลักษณะการนำความร้อนที่มีประสิทธิภาพสูง ใช้พลังงานต่ำ เป็นต้น
3. สามารถใช้ความร้อนจากท่อน้ำทิ้ง (เช่น ลมร้อนและก๊าซไอเสียของเครื่องทำให้แห้ง) ความร้อนที่เหลืออยู่ (ของน้ำกลั่นตัว น้ำที่ใช้ในกระบวนการผลิต และไอน้ำแบบแฟลช) เพื่อสร้างหน่วยเครื่องระเหยความร้อนเหลือทิ้ง
โครงสร้าง

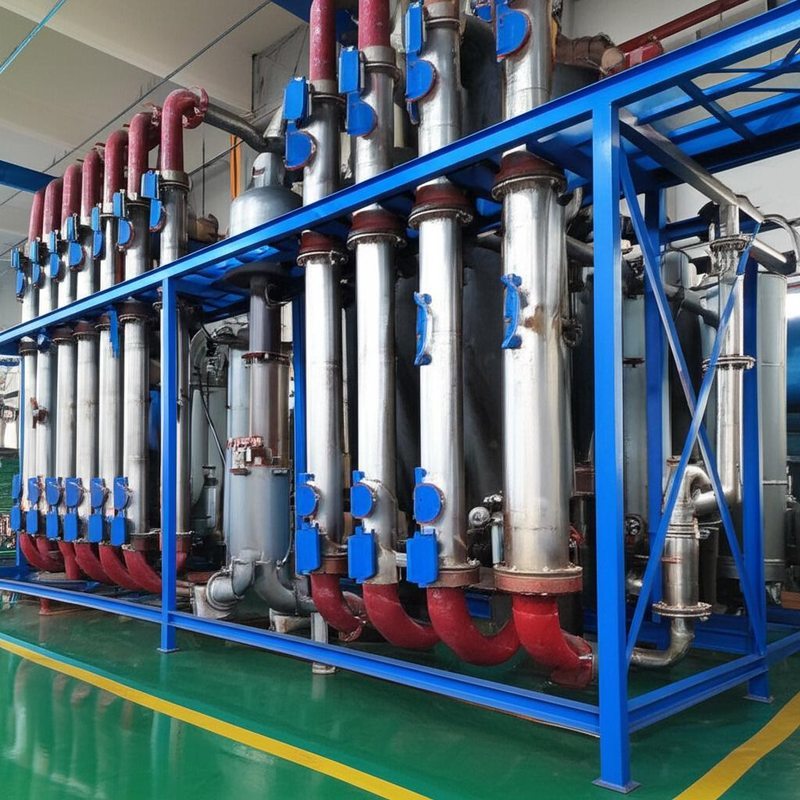

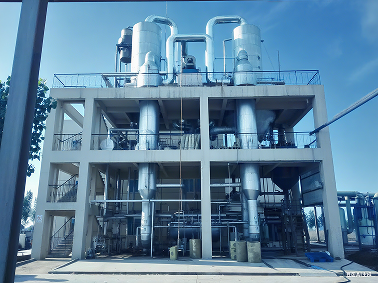

เครื่องระเหยแบบฟิล์มตกแบบหลายผลกระทบประกอบด้วย (ผลแรก ผลที่สอง ผลที่สาม) เครื่องระเหยและเครื่องทำความร้อนล่วงหน้า คอนเดนเซอร์และปั๊มสุญญากาศ ปั๊มป้อน ปั๊มหมุนเวียน ปั๊มระบาย ปั๊มน้ำควบแน่น ท่อและอุปกรณ์ ฯลฯ มีเครื่องวัดสูญญากาศ เทอร์โมมิเตอร์ เครื่องวัดความดัน และอื่น ๆ
เครื่องระเหยหลายแบบใช้กันอย่างแพร่หลายในพื้นที่ต่อไปนี้ตามความต้องการ
การบำบัดน้ำทิ้ง: อุตสาหกรรมต่างๆ เช่น เคมี ยา สิ่งทอ การย้อม โรงเบียร์ รถยนต์ นม อุตสาหกรรมอาหาร ฯลฯ สร้างของเสียจากกระบวนการผลิตที่เป็นอันตรายต่อสิ่งแวดล้อมน้ำเสียเหล่านี้โดยทั่วไปประกอบด้วยน้ำในปริมาณมากและของเสีย (สารปนเปื้อน)โดยการระเหยน้ำออกจากน้ำทิ้งโดยใช้ระบบ MEE ส่งผลให้เกิดการรีไซเคิลน้ำ
การแยกเกลือออกจากน้ำทะเล: การปฏิเสธ RO (Reverse Osmosis) มีน้ำปริมาณมากด้วย MEE น้ำสามารถรีไซเคิลได้
อุตสาหกรรมเคมี/อุตสาหกรรมยา: สำหรับการผลิตผลิตภัณฑ์ ต้องใช้ความเข้มข้นที่ต้องการหรือต้องแยกวัสดุที่ต้องการการใช้ระบบ MEE มีความเข้มข้นที่ต้องการ
อุตสาหกรรมนม: นมสามารถเข้มข้นได้ในระบบ MEE
อุตสาหกรรมน้ำตาล: น้ำอ้อยสามารถเข้มข้นด้วยระบบ MEE
อุตสาหกรรมอาหาร: ความเข้มข้นของน้ำมะเขือเทศ, ไส้กรอก, ความเข้มข้นของน้ำผลไม้สามารถทำได้ในระบบ MEE
ข้อดี: สามารถระเหยได้โดยใช้แหล่งความร้อนต่ำ
การเปรียบเทียบประสิทธิภาพ สำหรับ แตกต่าง เครื่องระเหย | ||||
รายการ | เครื่องระเหยผลเดี่ยว | เครื่องระเหยแบบมัลติฟังก์ชั่น | เครื่องระเหย TVR | เครื่องระเหย MVR |
การใช้พลังงาน | การใช้พลังงานสูงกว่าอย่างอื่นมาก น้ำ 1 ตันจะใช้ไอน้ำ 1 ตันในทางทฤษฎี | เมื่อเทียบกับการอนุรักษ์พลังงาน | บนพื้นฐานของเครื่องระเหยแบบหลายเอฟเฟกต์แบบดั้งเดิม อีกหนึ่งเอฟเฟกต์ที่เพิ่มเข้ามา แต่ต้องใช้แรงดันไอน้ำที่สูงกว่า | เทคโนโลยีประหยัดพลังงานสูงสุดสำหรับเครื่องระเหยแต่กินไฟ 10-40kwh |
พื้นที่ชั้น | เล็ก | ใหญ่ | ใหญ่ | เล็ก |
แหล่งพลังงาน | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ ต้องการไอน้ำแรงดันสูง | ไฟฟ้า ไม่ต้องการโครงข่ายท่อ ระบบหมุนเวียนแบบวงรอบทั้งหมด |
ระบบอัตโนมัติ | กึ่งอัตโนมัติ | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง |

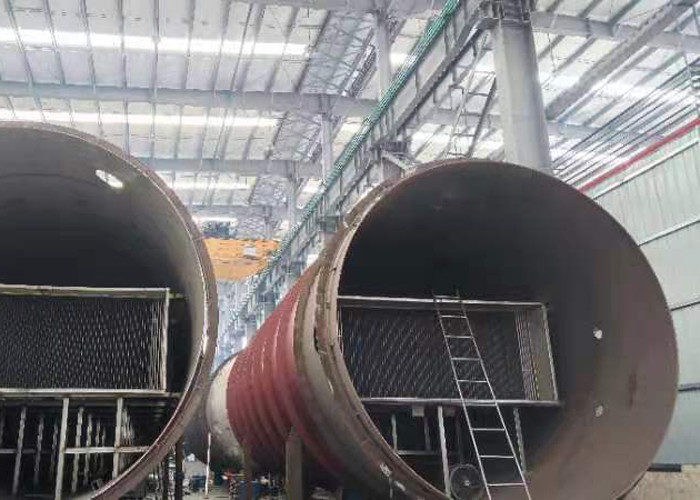

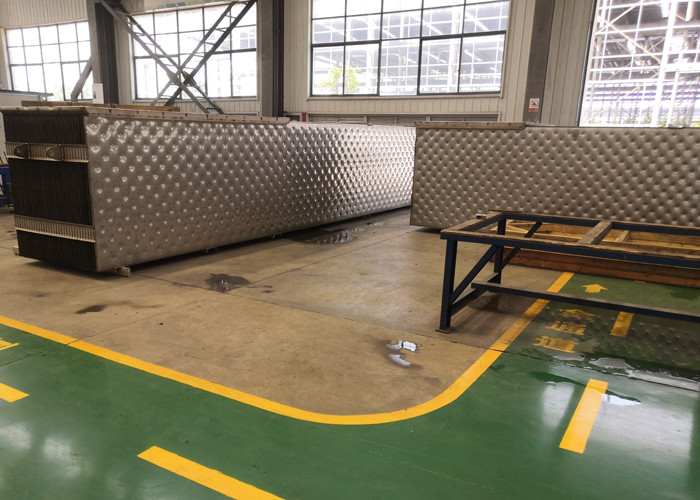

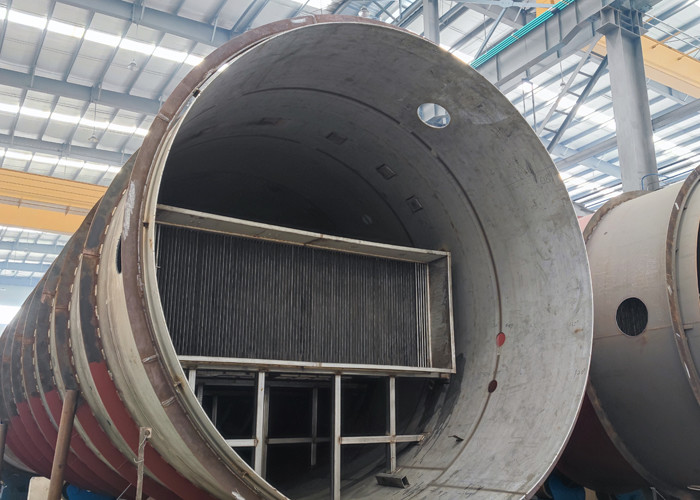

ความสามารถในการผลิตของเรา
