สายการผลิตเกลือ CE 12T / H โซเดียมคลอไรด์ MVR การตกผลึกการระเหย
คำอธิบาย
กลุ่มผลิตภัณฑ์โรงกลั่นเกลือทะเลและเกลือในทะเลสาบประกอบด้วย: ลิฟต์สแตนเลส, มิกเซอร์, สายพานลำเลียง, เครื่องบด, เครื่องซักผ้าเกลือ, เครื่องทำไอโอดีน, เครื่องหมุนเหวี่ยงและเครื่องอบแห้ง, เครื่องกำจัดฝุ่น, เครื่องบรรจุและอื่น ๆ
สำหรับกำลังการผลิตของสายการผลิตนั้น เราสามารถผลิตได้ตามความต้องการของลูกค้ากำลังการผลิต 3-30 ตัน/ชม.
ข้อมูลจำเพาะของ เครื่องหมุนเหวี่ยง Pusher 2 ระดับ
| อุปกรณ์ | เครื่องหมุนเหวี่ยง Pusher 2 ระดับ | |||
| ข้อมูลจำเพาะ | HP-เครื่องปั่นเหวี่ยง | จำนวน | ชุด | |
| พารามิเตอร์ทางเทคนิค | ||||
| 1 | เส้นผ่านศูนย์กลางตะกร้า | 560/630 มม. | ||
| 2 | ความเร็วในการหมุนตะกร้า (สูงสุด) | 1360rpm | ||
| 3 | จังหวะของกลไกการดัน | 70-80 ครั้ง/นาที | ||
| 4 | ปัจจัยแยก | 570-642 | ||
| 5 | มอเตอร์หลัก | สเปก/กำลัง | 55 KW | |
| ประเภทการติดตั้ง | แนวนอน | |||
| ระดับการป้องกัน | IP54/F1 | |||
| แหล่งจ่ายไฟ | 3 เฟส AC, ปรับแต่งได้ | |||
| 6 | มอเตอร์ปั้มน้ำมัน | สเปก/กำลัง | 30 กิโลวัตต์ | |
| ประเภทการติดตั้ง | แนวนอน | |||
| ระดับการป้องกัน | IP54/F1 | |||
| แหล่งจ่ายไฟ | 3 เฟส AC, ปรับแต่งได้ | |||
| 7 | ปั้มน้ำมัน | Spec | NB5D140F | |
| ไหลออก | 140ml/เทิร์น | |||
| แรงดันสูงสุด | 8 Mpa | |||
| 8 | มิติ | 3127mm × 1700mm × 1955mm | ||
| 9 | น้ำหนัก | 4860kg | ||
| 10 | ประเภทเชลล์ | เปิด | ||
| 11 | เอาท์พุต | ~25T / H | ||
| 12 | ปริมาณความชื้นหลังการแยกสาร | ＜4% | ||
กระบวนการกลั่นเกลือ
(A) การให้อาหารด้วยเกลือดิบ (B) การล้างและโม่ด้วยเกลือ (C) การจ่ายสารเติมแต่งและการเคลือบ (D) การปั่นเหวี่ยง (E) การทำให้แห้ง (F) การปรับขนาดและการปรับสภาพ (G) การบรรจุ (H) การรีไซเคิลน้ำเกลือ
ก) เกลือดิบถูกป้อนไปยังถังเกลือดิบจากคลังสินค้าหรือนำออกจากถังทิ้งโดยตรงด้านล่างถังนี้มีการจัดตัวป้อนตัวป้อนนี้ป้อนวัสดุไปยังสายพานลำเลียงสายพานลำเลียงนี้มีตัวคั่นแม่เหล็กที่จุดป้อนและจุดจ่ายเพื่อขจัดเศษเหล็ก เช่น ตะปู น็อต และสลักเกลียว และเศษแม่เหล็กอื่นๆสายพานลำเลียงจะปล่อยเกลือดิบไปยังถังป้อนของโรงสีเปียก
ข) ตะแกรงโรงสีเปียกและควบคุมขนาดของผลิตภัณฑ์ และยังช่วยขจัดสิ่งเจือปนที่ละลายน้ำได้ซึ่งติดอยู่กับสิ่งเจือปนที่เป็นเม็ดเล็ก ๆ ที่มีอยู่ในผลึกเกลือดิบในขั้นตอนนี้เกลือดิบจะถูกบดด้วยน้ำเกลือเพื่อให้ได้ผลลัพธ์ที่ต้องการสารละลายเกลือจากโรงสีเปียกตกลงไปโดยแรงโน้มถ่วงลงในถังสารละลายด้านล่างในถังสารละลายจะมีการเติมน้ำเกลือมากขึ้นเพื่อทำการชะหลักน้ำล้นของถังสารละลายถูกส่งไปยังบ่อตกตะกอนสารละลายเกลือถูกสูบไปที่ถังซักเพื่อชะล้างหลักน้ำเกลือที่ล้นจากถังล้างจะถูกนำเข้าสู่บ่อพักเพื่อการทำให้บริสุทธิ์และนำกลับมาใช้ใหม่ในระบบ
C) สารละลายเกลือจากถังล้างถูกปั๊มไปยังสารเพิ่มความข้น โดยที่สารละลายสำหรับปั่นเหวี่ยงจะถูกปรับสภาพนี่เป็นถังอเนกประสงค์ที่มีสารชะล้างทุติยภูมิของเราเช่นเดียวกับการทำให้สารละลายเกลือข้นขึ้นสารละลายนี้จะถูกป้อนเข้าสู่เครื่องหมุนเหวี่ยงเค้กเกลือจากเครื่องหมุนเหวี่ยงถูกดึงขึ้นโดยเครื่องป้อนแบบเกลียว และสุราแม่ถูกปล่อยไปยังถังสารละลายด้านล่าง
ง) เค้กเกลือที่ปล่อยลงในตัวป้อนสกรูจะถูกเติมด้วยไอโอดีนและสารป้องกันการจับตัวเป็นก้อนอื่น ๆ ก่อนส่งไปยังเครื่องทำแห้งแบบฟลูอิดเบด
E) เครื่องทำแห้งแบบฟลูอิดเบดเป็นตัวเลือกที่ยอมรับในระดับสากลสำหรับการทำให้เค้กเกลือแห้งเป็นระบบ iIntegrated ที่เกี่ยวข้องกับสองส่วนสำหรับการทำความร้อนและการระบายความร้อนของผลิตภัณฑ์ในภายหลังลมร้อนพัดผ่านพัดลมเข้าไปในเตียงเกลือเพื่อให้ผลิตภัณฑ์สุดท้ายแห้งตามที่ต้องการอากาศแวดล้อมถูกเป่าเข้าไปในส่วนทำความเย็นเพื่อทำให้ความร้อนเย็นลง อาจบรรจุในถุงและปิดผนึกไว้เกลือจากทางออกของเครื่องอบผ้าจะถูกลำเลียงผ่านลิฟต์ถังเพื่อคัดขนาดและปรับสภาพ
F) เกลือแห้งจากลิฟต์ถังถูกป้อนไปยังตะแกรงไจโรขนาดใหญ่จากหน้าจอจะถูกส่งไปยังโรงสีแห้ง (พินมิลล์) เพื่อทำการลับใหม่ผลิตภัณฑ์ที่มีขนาดถูกป้อนเข้าเครื่องปั่นเพื่อปรับสภาพเพื่อให้ไหลได้อย่างอิสระหรือคุณสมบัติและองค์ประกอบ iImparting ที่อาจจำเป็นผลผลิตจากโรงสีแห้งจะถูกส่งกลับไปที่หน้าจอเพื่อหลีกเลี่ยงการผสมขนาดใหญ่เกินไปกับผลิตภัณฑ์ขั้นสุดท้าย
G) ผลิตภัณฑ์ขั้นสุดท้ายจากเครื่องปั่นจะถูกเก็บไว้ในไซโลไซโลเหล่านี้ป้อนเครื่องบรรจุเพื่อบรรจุผลิตภัณฑ์ขั้นสุดท้ายเพื่อบรรจุการผลิต 1 กก.ถึง 50 กก.บรรจุเป็นกลุ่มตามความจำเป็น
H) น้ำเกลือใสที่ล้นจากบ่อพักน้ำจะถูกนำไปที่ถังน้ำเกลือกากตะกอนที่ตกตะกอนในบ่อพักจะถูกปล่อยออกสู่ถังตกตะกอนน้ำเกลือจากถังน้ำเกลือถูกสูบเข้าไปในส่วนหัวของน้ำเกลือหัวจ่ายน้ำเกลือนี้กระจายน้ำเกลือในอัตราที่กำหนดไว้ล่วงหน้าไปยังถังต่างๆน้ำเกลือที่ไหลออกจากบ่อตกตะกอนจะถูกนำกลับมาใช้ใหม่และสูบโดยปั๊มถ่ายเทกลับเข้าสู่กระบวนการกากตะกอนที่ตกตะกอนที่ก้นบ่อจะถูกทิ้งและทิ้งลงบ่อเกลือหรือสถานที่อื่นๆ ที่ได้รับอนุมัติ
ข้อดีของสายอุปกรณ์ของเรา:
ผลิตภัณฑ์เกลือบริสุทธิ์คุณภาพสูงมีความบริสุทธิ์สูง มีลักษณะเป็นมันเงา มีสภาพคล่องที่ดี และมีปริมาณไอโอดีนคงที่
การสูญเสียต่ำการสูญเสีย NaCl ต่ำกว่า 10%
ใช้พลังงานและการลงทุนต่ำ
อุปกรณ์มีอายุการใช้งานยาวนาน ใช้งานง่ายและบำรุงรักษา
แหล่งเกลือดิบ

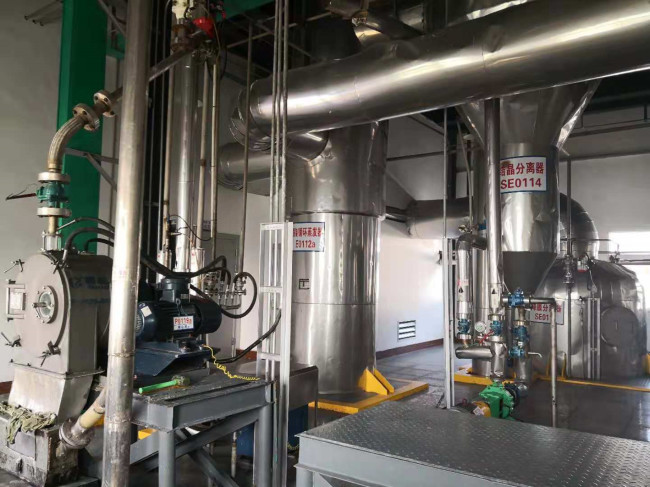

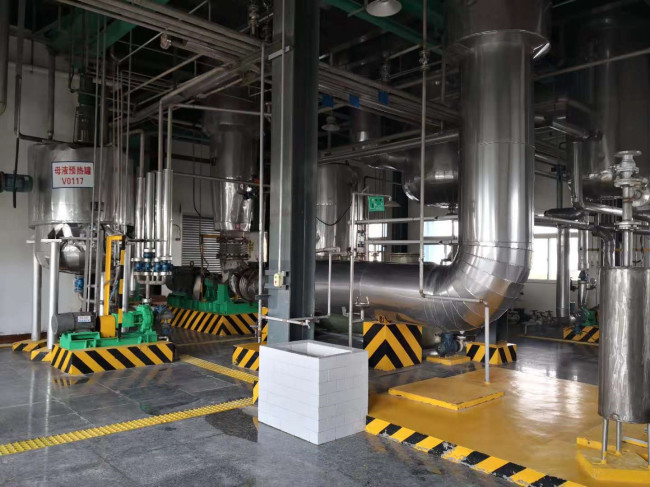

โรงงานผลิตของลูกค้า
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
