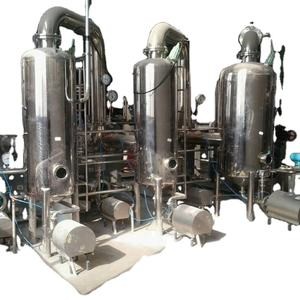

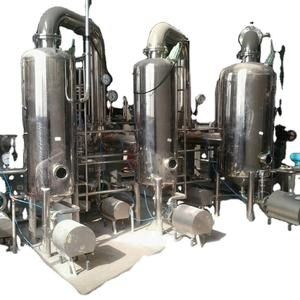

เครื่องระเหย TVR
เครื่องระเหย TVR ใช้ Thermal Vapor Recompression เพื่อบีบอัดไอบางส่วนจากเครื่องแยกไอระเหยอีกครั้ง และผสมกับไอน้ำเพื่อให้ความร้อนในขั้นตอนแรก
กระบวนการสำหรับเครื่องระเหย TVR
การบีบอัดไอความร้อน (TVR) ตามปกติจะเกิดขึ้นในหนึ่งขั้นตอนหรือมากกว่าโดยใช้ไอน้ำความดันปานกลางหรือสูงในเครื่องเป่าซึ่งรีไซเคิลไอส่วนหนึ่งจากเครื่องแยกไอและผสมกับไอน้ำส่วนผสมนี้ใช้สำหรับให้ความร้อนในขั้นตอนการระเหยครั้งแรก
ปริมาณการใช้ไอน้ำสำหรับเครื่องระเหย TVR จะแตกต่างกันไปโดยประมาณไอน้ำ 0.3 - 0.07 กก. ต่อการระเหยของน้ำ กก. ขึ้นอยู่กับจำนวนขั้นตอนที่เกิดการบีบอัดซ้ำ
การออกแบบนี้ทำให้เครื่องจักรมีต้นทุนน้อยกว่าการออกแบบที่ให้ความร้อนด้วยไอน้ำโดยตรง แต่ต้องการแรงดันไอน้ำที่กระตุ้น
เทอร์โมคอมเพรสเซอร์
เทอร์โมคอมเพรสเซอร์ได้รับการออกแบบมาเพื่อรีไซเคิลพลังงานความร้อนโดยการดักจับและบีบอัดไอน้ำเสียใหม่เพื่อใช้ที่อื่น
เทอร์โมคอมเพรสเซอร์ เช่น อีเจ็คเตอร์ ไม่มีชิ้นส่วนที่เคลื่อนไหวการออกแบบเชิงกลประกอบด้วยถังไอน้ำ ที่ยึดหัวฉีด หัวฉีด และเครื่องกระจายไอน้ำ
เทอร์โมคอมเพรสเซอร์ใช้ไอน้ำแรงดันสูงเป็นของเหลวขับเคลื่อน ซึ่งจะเข้าสู่หน้าอกไอน้ำและขยายตัวออกทางหัวฉีด
จากนั้นไอน้ำความเร็วสูงจะระบายไอน้ำเสียเข้าไปในห้องผสมซึ่งของไหลจะรวมกัน
จากนั้นของเหลวที่ผสมแล้วจะถูกบีบอัดใหม่ให้มีแรงดันทันทีผ่านตัวกระจายอากาศ ซึ่งทำหน้าที่เป็นหัวฉีดในทิศทางตรงกันข้าม เปลี่ยนพลังงานความเร็วเป็นพลังงานแรงดัน
เทอร์โมคอมเพรสเซอร์ได้รับการออกแบบมาสำหรับการใช้งานในอุตสาหกรรมอาหาร ปิโตรเลียม เคมี พลังงาน และกระดาษโดยทั่วไปแล้วการบีบอัดความร้อนจะใช้ในอุตสาหกรรมนมและน้ำผลไม้เพื่อดึงและนำไอน้ำจากเครื่องระเหยกลับมาใช้ใหม่ในระหว่างกระบวนการทำให้เข้มข้น
เทอร์โมคอมเพรสเซอร์ทั้งหมดได้รับการออกแบบและทดสอบประสิทธิภาพตามข้อกำหนดเฉพาะของลูกค้า
หากต้องการเรียนรู้เพิ่มเติมเกี่ยวกับระบบหมุนเวียนความร้อนของเทอร์โมคอมเพรสเซอร์ และเพื่อหารือเกี่ยวกับกระบวนการหรือการใช้งานเฉพาะของคุณ โปรดติดต่อเรา
ลักษณะเฉพาะ
พลังงานการระเหยเพียงเล็กน้อยเท่านั้นที่ต้องใช้ในรูปของไอน้ำที่มีชีวิต
ต้นทุนการลงทุนต่ำ
สามารถติดตั้งเพิ่มเติมในโรงงานที่มีอยู่ได้
เหมาะสำหรับการใช้งานต่างๆ
ตัวแปร
เพิ่มจำนวนขั้นตอนเพื่อลดการใช้ไอน้ำ
มีหรือไม่มีการแยกเกลือ
แนวคิดการอุ่นเครื่องที่แตกต่างกัน
การควบแน่นของไอส่วนเกินในคอนเดนเซอร์แบบผสมหรือพื้นผิว
| การเปรียบเทียบประสิทธิภาพ สำหรับ แตกต่างเครื่องระเหย | ||||
| รายการ | เครื่องระเหยแบบผลเดียว | เครื่องระเหยแบบหลายผล | เครื่องระเหย TVR | เครื่องระเหย MVR |
| การใช้พลังงาน | การใช้พลังงานสูงกว่าอย่างอื่นมาก น้ำ 1 ตันจะใช้ไอน้ำ 1 ตันในทางทฤษฎี | เปรียบเทียบการอนุรักษ์พลังงาน | มีพื้นฐานมาจากเครื่องระเหยแบบมัลติเอฟเฟคแบบดั้งเดิม เพิ่มเอฟเฟ็กต์อีกหนึ่งอย่าง แต่ต้องใช้แรงดันไอน้ำที่สูงกว่า | เทคโนโลยีประหยัดพลังงานสูงสุดสำหรับคอยล์เย็นแต่กินไฟ 10-40 กิโลวัตต์ชั่วโมง |
| พื้นที่ชั้น | เล็ก | ใหญ่ | ใหญ่ | เล็ก |
| แหล่งพลังงาน | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ | ไอน้ำและพลังงาน, ต้องการเครือข่ายท่อไอน้ำและหม้อต้ม, ต้องการไอน้ำแรงดันสูง | ไฟฟ้า, ไม่ต้องการเครือข่ายท่อ, ระบบหมุนเวียนวงปิดทั้งหมด |
| ความเป็นอัตโนมัติ | กึ่งอัตโนมัติ | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง |
ภาพวาดหลักการทำงาน

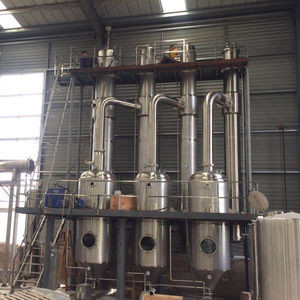

เว็บไซต์การประชุมเชิงปฏิบัติการ
ใบรับรอง
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
