เครื่องระเหย MVR หมุนเวียนหลายเอฟเฟกต์แบบกำหนดเองในอุตสาหกรรม
คำอธิบาย :
การระเหยเป็นกระบวนการที่ใช้ในการทำให้สารละลายเข้มข้นโดยเอาตัวทำละลายออก (ส่วนใหญ่เป็นน้ำ) ให้อยู่ในรูปที่บริสุทธิ์โดยการใช้ความร้อน
การระเหยคือการทำงานของหน่วยโดยที่ตัวทำละลายถูกระเหยออกจากสารละลายโดยการต้มของเหลวในภาชนะที่เหมาะสมแล้วดึงไอออก ทิ้งคราบของเหลวที่มีความเข้มข้นไว้
Multi Effect Evaporator
การระเหยหลายผลยังคงเป็นหนึ่งในวิธีการที่นิยมใช้สำหรับความเข้มข้นของสารละลายในน้ำ
ปัจจัยหลักที่มีอิทธิพลต่อเศรษฐกิจของระบบระเหยคือจำนวนผลกระทบ
การเพิ่มจำนวนผลกระทบทำให้เราสามารถเพิ่มความประหยัดของระบบระเหยได้
ผลกระทบแรกจากเครื่องระเหยหลายแบบคือผลกระทบที่ไอน้ำดิบถูกป้อน
ไอระเหยที่ได้รับจากผลแรกทำหน้าที่เป็นสื่อความร้อนสำหรับผลกระทบอื่น
TVR หรือ MVR ใช้ใน Multiple Effect Evaporators เพื่อใช้ไอระเหยที่ตายแล้ว
สำหรับอุณหภูมิเดือดสูงสุดของเครื่องระเหยคือ 80℃ ในระยะแรก และ 40℃ ในช่วงสุดท้าย
ในไอน้ำระเหยผลเดียวมีให้เพื่อให้ความร้อนของเหลวความร้อนทั้งหมดจะไม่ถูกถ่ายเทจากไอน้ำความร้อนที่เหลือจึงสูญเปล่า ในการใช้ประสิทธิภาพความร้อน ตัวเชื่อมระเหยถูกสร้างขึ้นเพื่อให้ไอจากเอฟเฟกต์หนึ่งทำหน้าที่เป็นสื่อความร้อนสำหรับเอฟเฟกต์ถัดไป
ฟีดเจือจางเข้าสู่เอฟเฟกต์แรกที่เข้มข้นบางส่วนแล้วไหลไปสู่ผลที่สองเพื่อเพิ่มความเข้มข้นและในไม่ช้าความเข้มข้นสุดท้ายจะทำในผลสุดท้าย
ในการป้อนไอน้ำดิบเอฟเฟกต์แรกซึ่งความดันไอสูงสุด P1 เอฟเฟกต์ที่สองมี p2
P1>p2.>p>…..P,n คือจำนวนเอฟเฟกต์การไล่ระดับแรงดันนี้รักษาไว้โดยปั๊มสุญญากาศและคอนเดนเซอร์
ขึ้นอยู่กับความดันไอที่ต่ำกว่า จุดเดือดของของเหลวก็ลดลงเช่นกันเมื่อของเหลวเคลื่อนที่
พารามิเตอร์:
| สิ่งของ |
2 เอฟเฟค เครื่องระเหย |
3 เอฟเฟค เครื่องระเหย |
4 เอฟเฟค เครื่องระเหย |
5 เอฟเฟค เครื่องระเหย |
|||
|
ปริมาณการระเหยของน้ำ (กก./ชม.) |
1200-5000 | 3600-20000 | 12000-50000 | 20000-70000 | |||
| ความเข้มข้นของฟีด (%) | ขึ้นอยู่กับวัสดุ | ||||||
| ความเข้มข้นของผลิตภัณฑ์ (%) | ขึ้นอยู่กับวัสดุ | ||||||
| แรงดันไอน้ำ (Mpa) | 0.6-0.8 | ||||||
| ปริมาณการใช้ไอน้ำ (กก.) | 600-2500 | 1200-6700 | 3000-12500 | 4000-14000 | |||
| อุณหภูมิการระเหย (°C) | 48-90 | ||||||
| อุณหภูมิในการฆ่าเชื้อ (°C) | 86-110 | ||||||
| ปริมาณน้ำหล่อเย็น (T) | 9-14 | 7-9 | 6-7 |
5-6 |
|||
โครงสร้าง:

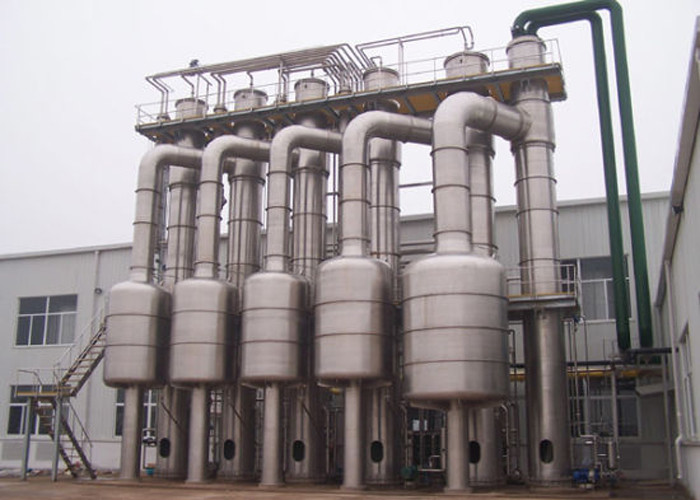

เครื่องระเหยฟิล์มตกแบบหลายผลกระทบประกอบด้วย (ผลแรก ผลที่สอง ผลที่สาม) เครื่องระเหยและเครื่องทำความร้อนล่วงหน้า คอนเดนเซอร์และปั๊มสุญญากาศ ปั๊มป้อน ปั๊มหมุนเวียน ปั๊มระบาย ปั๊มน้ำควบแน่น ท่อและอุปกรณ์ ฯลฯ มีการติดตั้งลูกสเปรย์ทำความสะอาด CIP, เครื่องวัดสูญญากาศ, เครื่องวัดอุณหภูมิ, เครื่องวัดความดันและอื่น ๆ
คุณสมบัติ:
1. นอกจากนี้ยังสามารถใช้ร่วมกับเครื่องระเหยแบบหมุนเวียนบีบบังคับและเครื่องตกผลึกเพื่อจัดการกับความเข้มข้นและการตกผลึกของผลิตภัณฑ์ของวัสดุที่มีความหนืดสูงและปรับขนาดได้ง่าย
2. มีลักษณะการนำความร้อนที่มีประสิทธิภาพสูง ใช้พลังงานต่ำ เป็นต้น
3. สามารถใช้ความร้อนของ waster ได้อย่างกว้างขวาง (เช่นลมร้อนของเครื่องทำให้แห้งและก๊าซไอเสีย) ความร้อนที่เหลืออยู่ (ของน้ำกลั่นตัว น้ำในกระบวนการ และไอน้ำแบบแฟลช) เพื่อสร้างหน่วยเครื่องระเหยความร้อนเหลือทิ้ง
ลักษณะเฉพาะ:
1. ความสามารถในการระเหย: จาก 500Kg / h ถึง 80T / h
2. วัสดุ: สแตนเลส 304 หรือสแตนเลส 316L;
3. กระบวนการปิดเต็มการระเหยอย่างรวดเร็วและอุณหภูมิต่ำ
4.ภายในท่อเป็นกระจกขัดเงาท่อสุขาภิบาลไม่มีรอยต่อ วัสดุจึงไม่ง่ายที่จะวางบนท่อง่ายต่อการทำความสะอาด
5. การใช้ไอน้ำต่ำ: ไอน้ำ 1 กก. สามารถระเหยน้ำได้ 3.5-4 กก.
6. อุณหภูมิการระเหยต่ำ: ส่วนหนึ่งของไอน้ำทุติยภูมิสามารถสูดดมเข้าไปในเครื่องทำความร้อนแบบผลเดียวผ่านปั๊มแรงดันร้อนชนิดสเปรย์ซึ่งจะทำให้ใช้ความร้อนได้เต็มที่และอุณหภูมิการระเหยต่ำ
7. อัตราส่วนความเข้มข้นสูง: ใช้การระเหยของฟิล์มที่ตกลงมาซึ่งทำให้ของเหลวของวัสดุที่มีความหนืดมากขึ้นสามารถไหลและระเหยได้ง่าย ยากที่จะปรับขนาด เวลาความเข้มข้นสั้น อัตราส่วนความเข้มข้นสามารถเข้าถึง 1:5
8. อุปกรณ์นี้สามารถรับรู้การผลิตอัตโนมัติ การจัดการระบบทางปัญญา ซึ่งเป็นไปตามมาตรฐาน GMP
9. สามารถออกแบบเป็นกระบวนการทางเทคโนโลยีที่แตกต่างกันตามลักษณะที่แตกต่างกันของวัสดุและความต้องการของผู้ใช้ที่แตกต่างกัน
การใช้งาน:
เครื่องระเหยหลายแบบใช้กันอย่างแพร่หลายในพื้นที่ต่อไปนี้ตามความต้องการการบำบัดน้ำทิ้ง: อุตสาหกรรมเช่น เคมี ยา สิ่งทอ การย้อม โรงเบียร์ รถยนต์ นม อุตสาหกรรมอาหาร ฯลฯ สร้างน้ำทิ้งจากกระบวนการผลิตที่เป็นอันตรายต่อสิ่งแวดล้อมน้ำเสียเหล่านี้โดยทั่วไปประกอบด้วยน้ำในปริมาณมากและของเสีย (สารปนเปื้อน)โดยการระเหยน้ำออกจากน้ำทิ้งโดยใช้ระบบ MEE ส่งผลให้เกิดการรีไซเคิลน้ำ
การแยกเกลือออกจากน้ำทะเล: การปฏิเสธ RO (Reverse Osmosis) มีน้ำปริมาณมากด้วย MEE น้ำสามารถรีไซเคิลได้
อุตสาหกรรมเคมี/อุตสาหกรรมยา: สำหรับการผลิตผลิตภัณฑ์ ต้องใช้ความเข้มข้นที่ต้องการหรือต้องแยกวัสดุที่ต้องการการใช้ระบบ MEE มีความเข้มข้นที่ต้องการ
อุตสาหกรรมนม: นมสามารถเข้มข้นได้ในระบบ MEE
อุตสาหกรรมน้ำตาล: น้ำอ้อยสามารถเข้มข้นด้วยระบบ MEE
อุตสาหกรรมอาหาร: ความเข้มข้นของน้ำมะเขือเทศ, ไส้กรอก, ความเข้มข้นของน้ำผลไม้สามารถทำได้ในระบบ MEE
ข้อดี: สามารถระเหยได้โดยใช้แหล่งความร้อนต่ำ
