เครื่องแลกเปลี่ยนแจ็คเก็ตแผ่นหมอนของจีนสำหรับเครื่องระเหยสุราสีดำฟิล์มตก
เหล้าดำ
สุราดำเป็นสุราเหลือทิ้งจากกระบวนการผลิตเยื่อกระดาษคราฟท์หลังจากเสร็จสิ้นการผลิตเยื่อกระดาษแล้วประกอบด้วยองค์ประกอบอนินทรีย์ในการปรุงอาหารดั้งเดิมส่วนใหญ่และสารเนื้อไม้ที่ย่อยสลายและละลายอันหลังประกอบด้วยกรดอะซิติก กรดฟอร์มิก กรดแซคคารินิก กรดคาร์บอกซิลิกอื่นๆ อีกมากมาย (ทั้งหมดเป็นเกลือโซเดียม) เฮมิเซลลูโลสที่ละลายน้ำ (โดยเฉพาะไซแลน) เมทานอล และส่วนประกอบอื่นๆ อีกหลายร้อยชนิดเป็นส่วนผสมที่ซับซ้อนมากเหล้าดำประมาณ 7 ตันที่ของแข็ง 15% (สารเคมีอินทรีย์ประมาณ 10% และสารเคมีอนินทรีย์ 5% ที่มีของแข็งทั้งหมดผลิตได้ต่อเยื่อกระดาษหนึ่งตัน เหล้าดำต้องเข้มข้นให้มีปริมาณของแข็งสูงที่สุดเท่าที่จะเป็นไปได้ก่อนที่จะเผาใน หม้อต้มนำความร้อนกลับมาใช้ใหม่ (Recovery Boiler) เพื่อเพิ่มการนำความร้อนกลับมาใช้ใหม่ ความหนืด (Viscosity) จะเพิ่มขึ้นอย่างรวดเร็วโดยมีความเข้มข้นสูงกว่า 50% โดยเหล้าดำไม้เนื้ออ่อนจะมีความหนืดมากกว่าเหล้าดำไม้เนื้อแข็ง โดยปกติแล้ว เหล้าดำจะถูกเผาที่ปริมาณของแข็ง 65%–70%
อุปกรณ์เครื่องระเหย
ปัจจุบันมีอุปกรณ์คอยระเหยพื้นฐานสองประเภทที่ให้บริการสำหรับการระเหยของเหล้าดำ:
เครื่องระเหยฟิล์มที่เพิ่มขึ้น
เรียกอีกอย่างว่าเครื่องระเหยแบบ Long Tube Vertical (LTV) การออกแบบนี้ครอบงำอุตสาหกรรมมานานหลายทศวรรษและยังคงพบเห็นได้ทั่วไปในการดำเนินงานของโรงสีแบบเก่า
เครื่องระเหยฟิล์มตก (FF)
การออกแบบเครื่องระเหยนี้ใช้ท่อหรือแผ่นเป็นพื้นผิวถ่ายเทความร้อนสุราถูกแปรรูปที่ด้านในของท่อช่วยหายใจ แต่อยู่ด้านนอกของพื้นผิวถ่ายเทความร้อนในการออกแบบจาน
การเปรียบเทียบ
ชื่อ | ชุดแผ่นหมอน | เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ | แผ่นแลกเปลี่ยนความร้อนแบบถอดได้ | แผ่นแลกเปลี่ยนความร้อนแบบเกลียว |
ช่วงอุณหภูมิในการทำงาน | <800 ℃ | <800 ℃ | <170 ℃ | <350 ℃ |
แรงดันสูงสุด | <60 บาร์ | <200 บาร์ | <32 บาร์ | <25 บาร์ |
ค่าสัมประสิทธิ์การถ่ายเทความร้อนต่อน้ำ[W/m2·℃] | 3500 | 2700 | 5600 | 2543 |
การประยุกต์ใช้การแลกเปลี่ยนความร้อนของอากาศและน้ำ | พอดี | พอดี | ไม่พอดี | พอดีบางส่วน |
แช่ในถังหรือน้ำ | พอดี | พอดีบางส่วน | ไม่พอดี | ไม่พอดี |
การเชื่อมถังและเครื่องปฏิกรณ์ | ใช้บังคับ | ไม่สามารถใช้ได้ | ไม่สามารถใช้ได้ | ไม่สามารถใช้ได้ |
ติดตั้งเข้ากับเครื่องปฏิกรณ์และอุปกรณ์อื่นๆ ที่มีอยู่ | แอพพลิเคชั่นที่ยืดหยุ่น | ใช้ได้บางส่วน | ไม่สามารถใช้ได้ | ไม่สามารถใช้ได้ |
การก่อสร้างแบบเชื่อมทั้งหมด | ใช้บังคับ | ใช้บังคับ | ไม่สามารถใช้ได้ | ไม่สามารถใช้ได้ |
ของเหลวที่มีการปนเปื้อนสูงและการใช้งานอื่นๆ | ใช้บังคับ | ใช้บังคับ | ใช้งานได้บางส่วน | ใช้บังคับ |
น้ำหนักต่อหน่วยพื้นที่ | ต่ำ | สูง | ต่ำ | สูง |
ฟิล์มกันตก คอนเดนเซอร์ และคอยล์เย็น | พอดี | พอดี | พอดีบางส่วน | พอดีบางส่วน |
การระเหยของแบล็กสุราเป็นส่วนสำคัญของกระบวนการนำกลับมาใช้ใหม่เนื่องจากทำให้ของแข็งแห้งมีความเข้มข้นอย่างมากในแบล็กสุรา เพื่อให้สามารถเผาไหม้สุราได้อย่างมีประสิทธิภาพในหม้อต้มนำกลับมาใช้ใหม่น้ำที่แยกออกจากสุราสามารถแยกและผ่านกระบวนการเพื่อนำกลับมาใช้ใหม่ในโรงสี – ลดความต้องการน้ำจืด น้ำทิ้ง และประหยัดเงิน

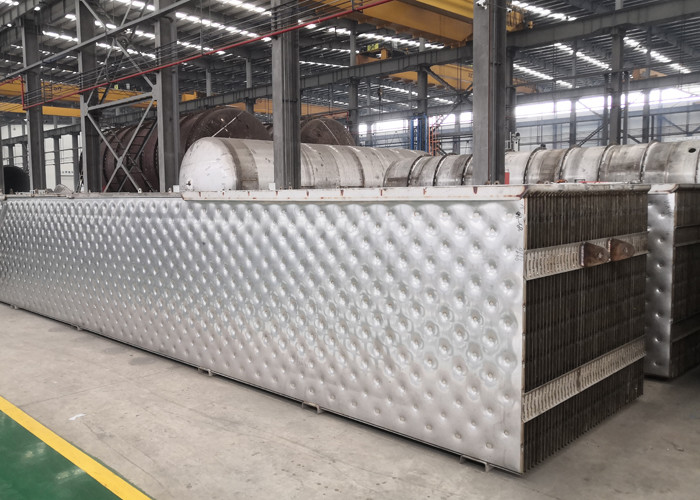

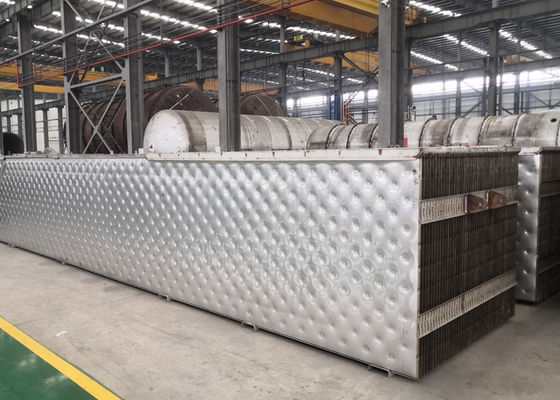

เครื่องระเหยและเครื่องควบแน่นที่มีพื้นผิวทำความร้อนแบบลาเมลลา มีความเชี่ยวชาญในการประมวลผลสุราที่ใช้แล้วในการปรุงอาหารหรือน้ำทิ้งจากโรงสีโดยใช้พลังงานในปริมาณที่น้อยที่สุด ในขณะเดียวกันก็เพิ่มปริมาณของแข็งแห้งของผลิตภัณฑ์ ความพร้อมในโรงงาน และคุณภาพของคอนเดนเสทให้ได้สูงสุดพื้นผิวที่ให้ความร้อนของแผ่นลาเมลลานั้นไม่มีการปรับขนาดโดยเนื้อแท้ซึ่งช่วยให้สามารถใช้แหล่งความร้อนต่างๆ ภายในแผ่นลาเมลลา ทำให้โรงสีสามารถเลือกการเชื่อมต่อกระบวนการที่ประหยัดพลังงานได้มากที่สุด

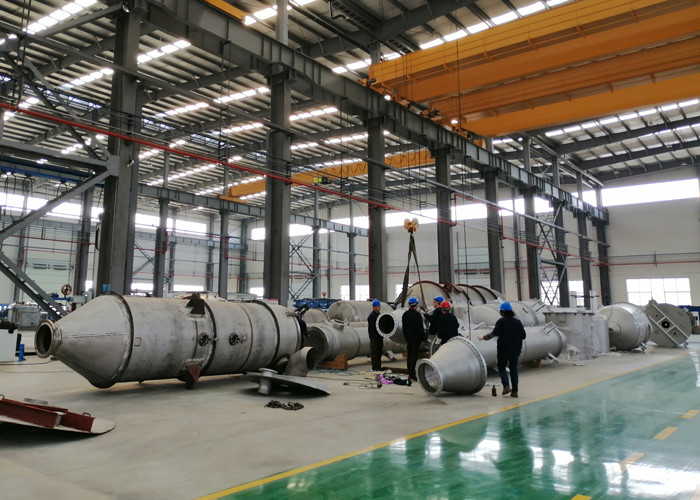

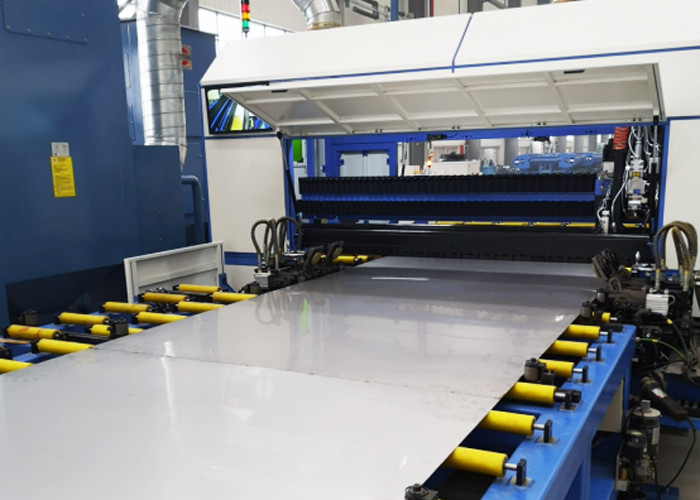

สิ่งอำนวยความสะดวกและใบรับรองของเรา
