ตัวแลกเปลี่ยนการออกแบบแจ็คเก็ตหมอนประหยัดพลังงานสำหรับความเข้มข้นของเหล้าดำฟิล์มตก
บทนำเยื่อกระดาษน้ำดำ

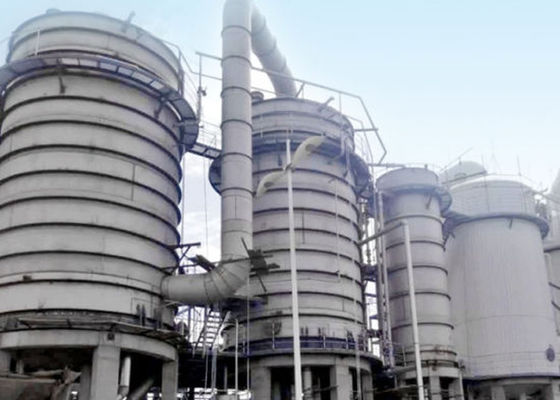

Weak Black Liquor (WBL) จากเครื่องล้างสต็อกสีน้ำตาลมักจะอยู่ที่ 13-18% TSปริมาณน้ำส่วนใหญ่นี้จะต้องระเหยไปเพื่อผลิตวัสดุที่มีของแข็งสูงพอที่จะรองรับการเผาไหม้อย่างมีประสิทธิภาพในหม้อไอน้ำสำหรับการกู้คืน ซึ่งโดยทั่วไปจะอยู่ระหว่าง 65% ถึง 80% TS
ในระหว่างการระเหยจนถึงระดับของของแข็งนี้ ส่วนประกอบระเหยต่างๆ (สารประกอบกำมะถัน เมทานอล ฯลฯ) จะถูกปลดปล่อยออกจากสุราและต้องแยกออกจากคอนเดนเสทเพื่อให้สามารถนำกลับมาใช้ใหม่ได้ในไฟเบอร์ไลน์และการนำกลับมาใช้ใหม่จากมุมมองนี้ โรงงานระเหยทำหน้าที่เป็น "โรงงานน้ำ" ภายในโรงสีสุราดำยังมีสารประกอบอนินทรีย์อยู่เป็นจำนวนมาก ซึ่งในระหว่างกระบวนการระเหย จะถึงขีดจำกัดความสามารถในการละลายของพวกมัน และสามารถสะสมเป็นสะเก็ดบนพื้นผิวการถ่ายเทความร้อนของเครื่องระเหย ซึ่งจะจำกัดความสามารถในการทำงานของโรงงานระเหยและของเกาะกู้คืนทั้งหมดอย่างมาก
“สุราดำ” เป็นผลพลอยได้ของเยื่อกระดาษจากโรงงานที่ทำผลิตภัณฑ์จากต้นไม้ เช่น กระดาษปัจจุบันใช้เพื่อกู้คืนสารเคมีในการปรุงอาหารและผลิตไอน้ำแรงดันสูงที่ใช้ในกระบวนการผลิตเยื่อและกระดาษประกอบด้วยส่วนผสมต่างๆ จากกระบวนการเหล่านี้ เช่น ลิกนิน เฮมิเซลลูโลส โซเดียมไฮดรอกไซด์ (NaOH) และโซเดียมซัลไฟด์ (Na2S)สารประกอบลิกนินในสุราดำสามารถใช้ทำเชื้อเพลิงชีวภาพได้ แต่การผลิตอาจมีราคาแพง ดังนั้นเชื้อเพลิงที่ทำจากมันจึงหาได้ไม่บ่อยนัก
อย่างไรก็ตาม ตามรายงานของสำนักงานพลังงานระหว่างประเทศ (IEA) อนาคตของการใช้สุราดำเป็นเชื้อเพลิงมีแนวโน้มดี และถูกมองว่าเป็นเชื้อเพลิงที่สำคัญที่สุดอันดับ 5 ของโลก!
วิธีการเข้าถึงของแข็งแห้ง 80-85%?
เนื่องจากมีความหนืดสูง
MP-ไอน้ำเป็นสื่อความร้อน
อุณหภูมิสุรา 175 ℃ในหัวสุดท้าย
เวลาเก็บสุรา
เครื่องระเหยทำหน้าที่เป็นเครื่องปฏิกรณ์ LHT ด้วย
วัสดุก่อสร้างดูเพล็กซ์
ปริมาณด่างสูงอาจทำให้เกิดการแตกร้าวจากการกัดกร่อนของความเครียด (SCC)
การใช้เครื่องระเหยแบบบีบอัดด้วยไอน้ำเชิงกล MVR เมื่อเทียบกับอุปกรณ์การระเหยแบบเดิมที่คำนวณโดยการระเหยน้ำ 1T
| ชื่อ | ไอน้ำ | พลังงานไฟฟ้า | ต้นทุนรวม (RMB) | ||
| ความสามารถในการระเหย (กก./ชม.) | การบริโภค (T) | ค่าใช้จ่าย (หยวน) | การบริโภค (กิโลวัตต์) | ค่าใช้จ่าย (หยวน) | |
| เครื่องระเหยผลเดี่ยว | 1.1 | 220 | 3 | 2.1 | 222.1 |
| เครื่องระเหยแบบดับเบิ้ลเอฟเฟค | 0.55 | 110 | 3 | 2.1 | 112.1 |
| เครื่องระเหยสามผล | 0.4 | 88 | 3 | 2.1 | 90.1 |
| เครื่องระเหย MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |

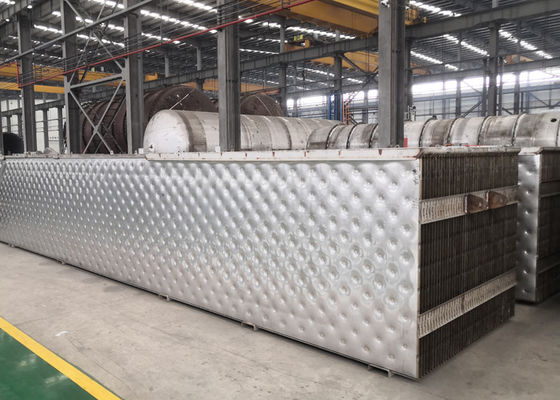

แผ่นถ่ายเทความร้อนประกอบด้วยแผ่นบางสองแผ่นซึ่งเชื่อมด้วยกระบวนการเชื่อมด้วยเลเซอร์อย่างสมบูรณ์ และพื้นที่ตรงกลางเต็มไปด้วยรูปแบบหมอนหลังจากกระบวนการขึ้นรูป โพรงรูปหมอนจะเกิดขึ้นภายในแผ่นถ่ายเทความร้อนการออกแบบหมอนสร้างความปั่นป่วนที่ยอดเยี่ยมและให้โครงสร้างที่รองรับตัวเองในทางปฏิบัติมักจะเพิ่มเส้นทางเชื่อมเพิ่มเติมในแผ่นถ่ายเทความร้อนเพื่อปรับและควบคุมตำแหน่งอินเทอร์เฟซของของเหลวเข้าและออกจากแผ่นถ่ายเทความร้อน ความเร็วการไหลและอัตราการไหลของของไหลในแผ่น เพื่อเพิ่มประสิทธิภาพ ผลการถ่ายเทความร้อน
ข้อดีของเทคโนโลยีแผ่นถ่ายเทความร้อน:
1) การออกแบบความปั่นป่วนที่ยอดเยี่ยม ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูง
2) ความน่าเชื่อถือในการเชื่อมสูง
3) ความต้านทานขนาดเล็กบนพื้นผิวภายนอก ง่ายต่อการผลิตสิ่งสกปรก
4) อุณหภูมิสูงและทนต่อแรงดันสูง
5) ช่องกว้าง, แรงดันตกต่ำ, ทำความสะอาดง่าย;
6) การออกแบบรูปทรงที่ยืดหยุ่น การเพิ่มประสิทธิภาพของผลการถ่ายเทความร้อน
ความสามารถในการผลิต
