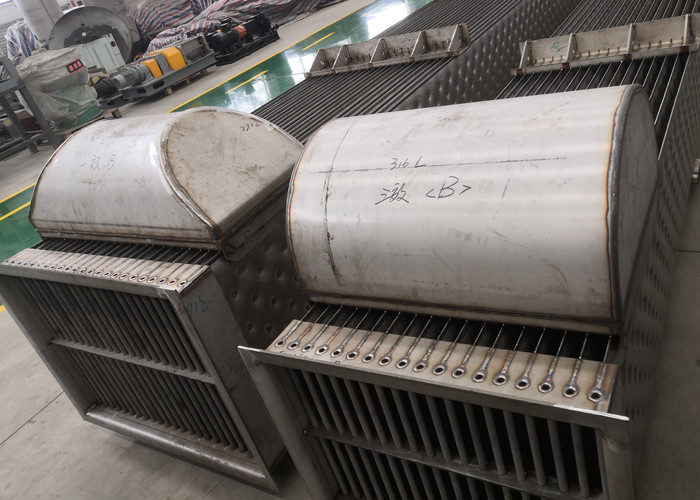

การออกแบบแผ่นแลกเปลี่ยนความร้อนแบบหมอนสำหรับสุราดำจากผู้ผลิตจีน
สุราดำเป็นผลพลอยได้จากเยื่อกระดาษจากโรงงานที่ทำผลิตภัณฑ์จากต้นไม้ เช่น กระดาษปัจจุบันใช้เพื่อกู้คืนสารเคมีในการปรุงอาหารและผลิตไอน้ำแรงดันสูงที่ใช้ในกระบวนการผลิตเยื่อและกระดาษประกอบด้วยส่วนผสมต่างๆ จากกระบวนการเหล่านี้ เช่น ลิกนิน เฮมิเซลลูโลส โซเดียมไฮดรอกไซด์ (NaOH) และโซเดียมซัลไฟด์ (Na2S)สารประกอบลิกนินในสุราดำสามารถใช้ทำเชื้อเพลิงชีวภาพได้ แต่การผลิตอาจมีราคาแพง ดังนั้นเชื้อเพลิงที่ทำจากมันจึงหาได้ไม่บ่อยนัก
อย่างไรก็ตาม ตามรายงานของสำนักงานพลังงานระหว่างประเทศ (IEA) อนาคตของการใช้สุราดำเป็นเชื้อเพลิงมีแนวโน้มดี และถูกมองว่าเป็นเชื้อเพลิงที่สำคัญที่สุดอันดับ 5 ของโลก!
การระเหยสุราดำ
สุราดำที่ได้จากการผลิตเยื่อกระดาษมีของแข็งที่ละลายน้ำได้ 14-17%
ของแข็งเหล่านี้ประกอบด้วยสารเคมีอนินทรีย์ประมาณ 1/3 ที่อยู่ในสุราขาวที่เติมลงในบ่อหมัก
ส่วนที่เหลืออีก 2/3 เป็นสารเคมีอินทรีย์ที่สกัดจากไม้
สุราดำต้องเข้มข้นถึงของแข็งที่สูงกว่า 60% เพื่อเผาผลาญได้โดยไม่ต้องใช้เชื้อเพลิงเสริม
ข้อกำหนดกระบวนการพื้นฐาน
การใช้พลังงานอย่างมีประสิทธิภาพ
การแยกไอน้ำออกจากสุราดำอย่างมีประสิทธิภาพ
การแยกสารเมทานอล สบู่น้ำมันสูงอย่างเหมาะสม
ความเข้มข้นของสุราดำถึง 75-85% ของแข็งแห้ง
การระเหย
ภารกิจ:
การระเหยของสุราดำอ่อนเพื่อแยกน้ำและสร้างสุราดำที่ติดไฟได้ผลิตภัณฑ์ที่ติดไฟได้
สามกระบวนการหลักที่เกิดขึ้นในเครื่องระเหยคือ:
สุราดำ+ความร้อนเป็นสุราดำเข้มข้น + น้ำ + ไอน้ำ
คอนเดนเสท + ไอน้ำเพื่อทำความสะอาด + คอนเดนเสทสกปรก + NCG
เหล้าดำเป็นเหล้าดำ + สบู่ (เฉพาะไม้เนื้ออ่อน)
วิธีการเข้าถึงของแข็งแห้ง 80-85%?
เนื่องจากมีความหนืดสูง
MP-ไอน้ำเป็นสื่อความร้อน
อุณหภูมิสุรา 175 ℃ในหัวสุดท้าย
เวลาเก็บสุรา
เครื่องระเหยทำหน้าที่เป็นเครื่องปฏิกรณ์ LHT ด้วย
วัสดุก่อสร้างดูเพล็กซ์
ปริมาณด่างสูงอาจทำให้เกิดการแตกร้าวจากการกัดกร่อนของความเครียด (SCC)
โรงระเหยได้รับการพิสูจน์อย่างดีในสถานที่ปฏิบัติงานนอกชายฝั่งทั่วโลกมีการกำหนดค่าและรุ่นต่างๆ มากมาย ตั้งแต่เครื่องระเหยล่วงหน้าไปจนถึงรถไฟระเหยหลายผล เพื่อรองรับแม้แต่โรงงานเยื่อกระดาษที่ท้าทายที่สุดหรือความต้องการการระเหยของโรงงานจากน้ำทิ้ง
ข้อได้เปรียบที่สำคัญของเครื่องระเหยแบบหลายเอฟเฟกต์คือการใช้พื้นผิวที่ให้ความร้อนเป็นแผ่นที่ได้รับการพิสูจน์แล้วว่ามีประสิทธิภาพและความน่าเชื่อถือสูง

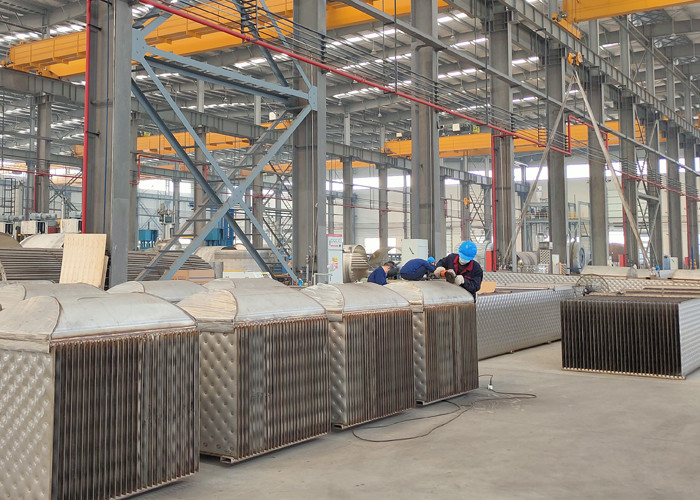

pp-ระเหย-พืช-lamella
ลามิเนตพืช lamellar
พื้นผิวความร้อน lamella
| ชื่อ | ชุดหมอนหนุน | ตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อ | แผ่นแลกเปลี่ยนความร้อนแบบถอดได้ | แผ่นแลกเปลี่ยนความร้อนแบบเกลียว |
| ช่วงอุณหภูมิในการทำงาน | <800℃ | <800℃ | <170℃ | <350℃ |
| แรงดันสูงสุด | <60 บาร์ | <200 บาร์ | <32 บาร์ | <25 บาร์ |
| ค่าสัมประสิทธิ์การถ่ายเทความร้อนสู่น้ำ[W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
| การประยุกต์ใช้การแลกเปลี่ยนความร้อนของอากาศและน้ำ | พอดี | พอดี | ไม่พอดี | พอดีบางส่วน |
| แช่ในถังหรือน้ำ | พอดี | พอดีบางส่วน | ไม่พอดี | ไม่พอดี |
| การเชื่อมถังและเครื่องปฏิกรณ์ | ใช้ได้ | ไม่สามารถใช้ได้ | ไม่สามารถใช้ได้ | ไม่สามารถใช้ได้ |
| ติดตั้งในเครื่องปฏิกรณ์ที่มีอยู่และอุปกรณ์อื่นๆ | แอปพลิเคชั่นที่ยืดหยุ่น | ใช้ได้บางส่วน | ไม่สามารถใช้ได้ | ไม่สามารถใช้ได้ |
| การก่อสร้างรอยทั้งหมด | ใช้ได้ | ใช้ได้ | ไม่สามารถใช้ได้ | ไม่สามารถใช้ได้ |
| ของเหลวปนเปื้อนอย่างหนักและการใช้งานอื่นๆ | ใช้ได้ | ใช้ได้ | ใช้ได้บางส่วน | ใช้ได้ |
| น้ำหนักต่อหน่วยพื้นที่ | ต่ำ | สูง | ต่ำ | สูง |
| ฟิล์มตก คอนเดนเซอร์ และเครื่องระเหย | พอดี | พอดี | พอดีบางส่วน | พอดีบางส่วน |
ประหยัดพลังงานเพื่อลดต้นทุน
สุราที่เป็นของแข็งแห้งสูงสุดที่มีความพร้อมใช้งานสูงสุดโดยใช้เทคโนโลยีการตกผลึก
คอนเดนเสทที่นำกลับมาใช้ใหม่ได้สะอาดที่สุดโดยใช้ไอน้ำปริมาณน้อยที่สุด
ปริมาณการใช้ไอน้ำและไฟฟ้าต่ำสุด
ทำความสะอาดตัวเอง
ทนต่อการปรับขนาดที่ไม่ละลายน้ำได้
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
