เครื่องระเหยแบบบีบอัดด้วยไอน้ำเครื่องกล (MVR)

การบีบอัดไอทางกลช่วยลดพลังงานที่ใช้ในกระบวนการระเหยได้ถึง 90% เมื่อเทียบกับระบบทั่วไป

มันทำงานโดยนำพลังงานความร้อนที่มีอยู่ในไอกลับมาใช้ใหม่ พลังงานนี้อาจจะสูญเปล่า ในโรงงานระเหยฟิล์มที่ตกลงมาทั่วไป ของเหลวป้อนเข้าสู่ด้านบนของห้องแนวตั้งที่เรียกว่า Calandria ของเหลวจะกระจายไปตามแนวตั้งจำนวนมาก ท่อที่ไหลลงด้านล่างมีแนวโน้มที่จะก่อตัวเป็นฟิล์มที่ด้านในของท่อ ระหว่างส่วนบนและส่วนล่างของ Calandria มีการปิดผนึกซึ่งท่อจะผ่านแจ็คเก็ตที่มีไออุณหภูมิสูง ส่วนนี้ทำหน้าที่เป็น เครื่องแลกเปลี่ยนความร้อนเนื่องจากไอร้อนควบแน่นที่ด้านนอกของท่อ จะปล่อยความร้อนแฝงซึ่งทำให้อุณหภูมิของของเหลวป้อนในหลอดสูงขึ้น เมื่อของเหลวป้อนออกจากก้นท่อ น้ำส่วนใหญ่ระเหยออกไป ของเหลวข้นหนืดเข้มข้น น้ำที่ระเหยออกจะทำให้หลอดกลายเป็นไอ ในส่วนล่างของ Calandria ของเหลวเข้มข้นบางส่วนจะรวมตัวกันและสามารถดึงออกได้ ส่วนผสมร้อนจะผ่านเข้าไปในห้องเย็นที่เรียกว่า Separator ซึ่ง ของเหลวเข้มข้นจำนวนมากตกลงไปที่ด้านล่างเพื่อดึงออกและไอจะลอยขึ้นไปด้านบน ตอนนี้ไอนี้ประกอบด้วยพลังงานส่วนใหญ่ที่ถูกป้อนเข้าสู่ระบบในขั้นต้น

พัดลมเทอร์โบดูดไอจากตัวแยกและบีบอัดใหม่ เพิ่มแรงดัน และเพิ่มอุณหภูมิจนถึงจุดที่ไอสามารถนำมาใช้เป็นแหล่งความร้อนได้อีกครั้ง ตัวเครื่องมีความทนทานสูง พัดลมเทอร์โบที่แน่นด้วยแก๊ส เหมาะอย่างยิ่งกับแรงดัน อุณหภูมิ และปริมาตรของกระบวนการระเหย MVC หัวใจของมันคือใบพัดความเร็วสูงพิเศษที่มีความเร็วปลายที่เร็วกว่าความเร็วของเครื่องบินไอพ่นมากกว่า 1,000 กม./ชม. โรเตอร์น่าจะมีส่วนปลายสูงสุด ความเร็วของใบพัดเชื่อมใดๆ ที่เคยผลิตมา จากนั้นไอความร้อนซ้ำสามารถป้อนกลับเข้าไปใน Calandria เพื่อให้พลังงานความร้อนที่จำเป็นในการระเหยของเหลวที่ป้อนเข้าไปมากขึ้นในขณะที่ไหลผ่านท่อ กระบวนการอัดไอเชิงกลนั้นประหยัดพลังงานสูงและ วิธีที่ประหยัดต้นทุนในการรักษาและนำความร้อนแฝงที่มีอยู่ในไอกลับมาใช้ใหม่ พลังงานที่อาจสูญเปล่า เมื่อกระบวนการเริ่มต้นขึ้นและทำให้อุณหภูมิเพิ่มขึ้น พลังงานที่ป้อนเข้าเท่านั้นที่จำเป็นคือไฟฟ้าน้ำแข็งที่จะขับพัดลมเทอร์โบ

เมื่อต้นทุนด้านพลังงานเพิ่มขึ้น การใช้เครื่องระเหยแบบบีบอัดด้วยไอน้ำแบบเครื่องกล (MVR) ก็เพิ่มขึ้นเช่นกันการประหยัดพลังงานที่เป็นไปได้โดยใช้เทคโนโลยี MVR นั้นมีความสำคัญเครื่องระเหย MVR ได้รับการออกแบบมาให้ทำงานโดยใช้พลังงานจำเพาะที่ต่ำมาก ในขณะที่ผลิตคอนเดนเสทที่สะอาดเพื่อลดการใช้น้ำจืดในโรงสี

หลักการทำงาน

บีบอัดไอน้ำทุติยภูมิโดยใช้เครื่องอัดไอน้ำแบบแรงเหวี่ยงหรืออุปกรณ์บีบอัดไอน้ำอื่น ๆ เพื่อให้แน่ใจว่าคุณสมบัติทางกายภาพเป็นไปตามข้อกำหนดสำหรับไอน้ำร้อนการระเหยที่ใช้เป็นไอน้ำร้อนต้องใช้ไอน้ำสดเมื่อสตาร์ทเครื่องเท่านั้นหลังจากเข้าสู่การทำงานปกติ ไม่จำเป็นต้องจ่ายไอน้ำใหม่ และไอน้ำสำรอง (หรือน้อยมาก) ไม่ต้องการการควบแน่นดังนั้นการระเหยด้วย MVR จึงช่วยลดความต้องการใช้ไอน้ำได้อย่างมาก แต่ใช้พลังงานมากกว่า

ลักษณะเฉพาะ

ประหยัดพลังงาน: ประสิทธิภาพเชิงความร้อนสูง ประหยัดพลังงาน ลดการใช้พลังงาน การใช้พลังงานของ

การระเหยของน้ำ 1t อยู่ที่ประมาณ 1/5 ถึง 1/3 ของเครื่องระเหยแบบธรรมดา

การปกป้องสิ่งแวดล้อม: กำจัดการพึ่งพาหม้อไอน้ำโดยสิ้นเชิง เครื่องระเหยแบบบีบอัดไอแบบกลสามารถเริ่มทำงานด้วยไฟฟ้าได้ หากไม่มีหม้อไอน้ำ ไม่จำเป็นต้องเผาถ่านหิน ไอน้ำปริมาณเล็กน้อย และน้ำหล่อเย็นปริมาณเล็กน้อย

ต้นทุนการดำเนินงานต่ำ: เนื่องจากการใช้พลังงานต่ำ ต้นทุนการดำเนินงานของเครื่องระเหยทั้งหมดจึงอยู่ที่ 1/3 ถึง 1/2 ของเครื่องระเหยแบบเดิม

พื้นที่ขนาดเล็ก: ระบบมีโครงสร้างทางกลที่มีความหนาแน่นสูง ดังนั้นพื้นที่ครอบคลุมจึงน้อยกว่า 50% ของเครื่องระเหยแบบเดิม

การระเหยเล็กน้อย: การระเหยที่อุณหภูมิต่ำ ความแตกต่างของอุณหภูมิการถ่ายเทความร้อนต่ำ ดังนั้นระบบจึงไม่ปรับขนาดได้ง่าย

ระบบอัตโนมัติระดับสูง: ระบบอัตโนมัติระดับสูง ใช้งานง่าย ใช้งานง่าย

แอปพลิเคชั่น MVR

เทคโนโลยีการระเหยที่อุณหภูมิต่ำแบบประหยัดพลังงาน MVR มาแทนที่เครื่องระเหยแบบธรรมดาMVR ใช้กันอย่างแพร่หลายในหลาย ๆ แอปพลิเคชัน ได้แก่ :

Zero Liquid Discharge สำหรับการบำบัดน้ำเสียจากโรงงานอุตสาหกรรม

อุตสาหกรรมเคมีสำหรับการระเหย การตกผลึก และการทำให้บริสุทธิ์

ความเข้มข้นของน้ำเกลือ

ความเข้มข้นของน้ำเกลือ RO

อุตสาหกรรมเครื่องดื่ม (นม น้ำผลไม้ น้ำตาล ฯลฯ) ความเข้มข้น

อุตสาหกรรมอาหาร (MSG, ถั่วเหลือง, โปรตีน, น้ำตาล) ความเข้มข้น

อุตสาหกรรมยา (ยา วิตามิน) ความเข้มข้น

การวาดภาพหลักการทำงาน

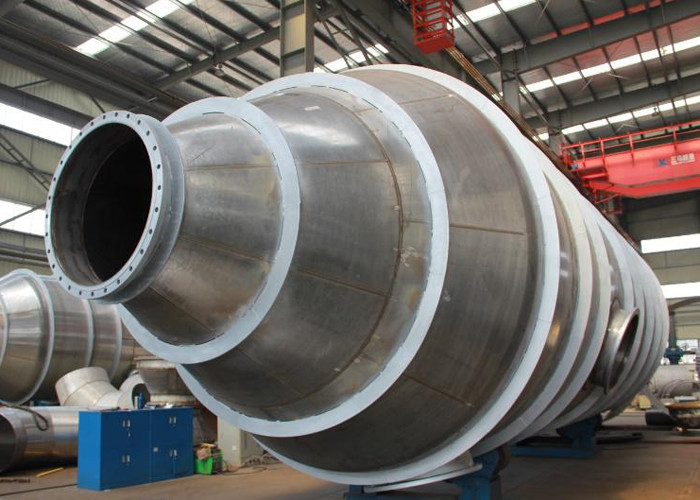

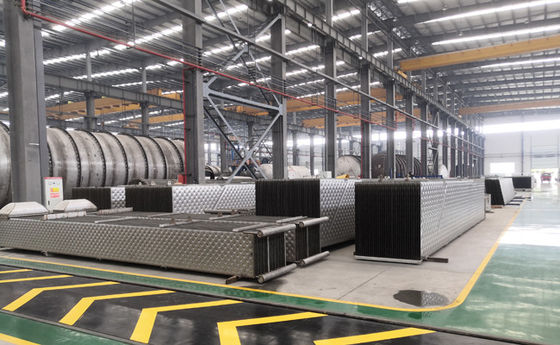

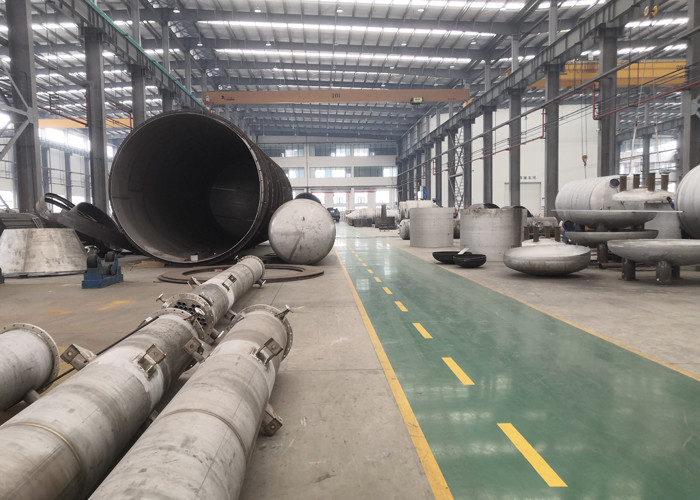

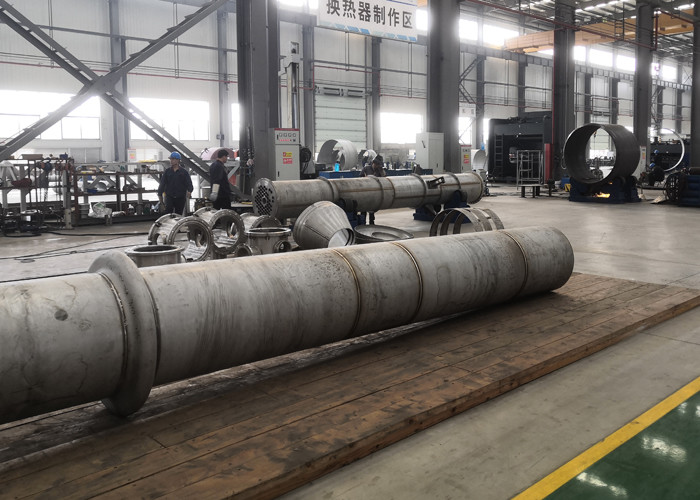

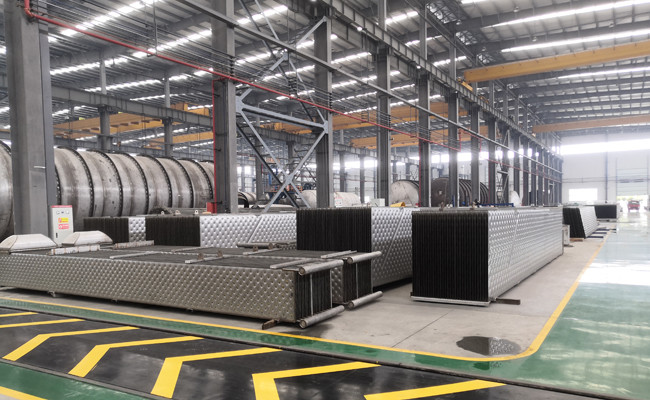

การประชุมเชิงปฏิบัติการเกี่ยวกับเครื่องจักรและการประกอบ
