เครื่องระเหยสูญญากาศแบบฟิล์มตก MVR สำหรับน้ำเสีย น้ำเสีย การบำบัดสารเคมี
ฉันการบีบอัดไอทางกลอุตสาหกรรมMVR
ปั๊มความร้อนใช้พลังงานเพื่อถ่ายเทความร้อนจากแหล่งที่มีอุณหภูมิต่ำกว่าไปยังความต้องการอุณหภูมิที่สูงขึ้นโดยใช้พลังงานเพิ่มเติมสำหรับปั๊มความร้อนอุตสาหกรรม แหล่งความร้อนคือความร้อนเหลือทิ้งในกระบวนการ
การบีบอัดด้วยไอทางกล (MVR) เป็นระบบปั๊มความร้อนแบบเปิดซึ่งความดันและอุณหภูมิของไอระเหย ร่วมกับอุณหภูมิอิ่มตัวที่สอดคล้องกัน จะเพิ่มขึ้นโดยใช้การบีบอัดการบีบอัดซ้ำด้วยไอน้ำเป็นรูปแบบเฉพาะของ MVRไอน้ำแรงดันต่ำจากการปฏิบัติงานในอุตสาหกรรม เช่น เครื่องระเหยหรือหม้อหุงข้าว มักจะระบายออกสู่บรรยากาศหรือควบแน่นในหอหล่อเย็น ในขณะที่โรงงานอื่นๆ ในพื้นที่เดียวกันอาจต้องใช้ไอน้ำแรงดันปานกลางแทนที่จะขยายไอน้ำแรงดันสูงผ่านวาล์วควบคุมปริมาณเพื่อตอบสนองความต้องการเหล่านี้ ไอน้ำที่ใช้แล้วทิ้งแรงดันต่ำสามารถบีบอัดทางกลไกให้มีแรงดันที่สูงขึ้นเพื่อนำกลับมาใช้ใหม่ได้การบีบอัดด้วยไอน้ำจะขึ้นอยู่กับคอมเพรสเซอร์แบบกลไกเพื่อเพิ่มอุณหภูมิของความร้อนแฝงในไอน้ำเพื่อให้สามารถใช้งานได้ตามกระบวนการข้อได้เปรียบอยู่ที่พลังงานอัดที่ต้องการนั้นน้อยมากเมื่อเทียบกับปริมาณความร้อนแฝงที่มีอยู่ในไอน้ำรีไซเคิล
ประสิทธิภาพที่กระฉับกระเฉงของการบีบอัดด้วยไอน้ำจะแสดงเป็นค่าสัมประสิทธิ์ประสิทธิภาพ (COP)COP ให้อัตราส่วนของความร้อนที่นำกลับมาใช้ใหม่สุทธิและพลังงานที่คอมเพรสเซอร์ใช้ในกรณีนี้ ความร้อนสุทธิคือการผลิตไอน้ำ รวมถึงการเพิ่มผลผลิตไอน้ำด้วยการฉีดน้ำการใช้งานที่ประหยัดและประหยัดพลังงานโดยทั่วไปมี COP ขั้นต่ำ 3.5แอปพลิเคชั่น MVR บางตัวมี COP 10 หรือสูงกว่านั้น
องค์ประกอบสำคัญสำหรับ COP สูงมีดังนี้:
อัตราส่วนแรงดันไอน้ำสัมบูรณ์ต่ำแนวทางสำหรับอัตราส่วนสูงสุดคือ 6 แต่ในทางปฏิบัติทุกวัน อัตราส่วนจะอยู่ที่ประมาณ 3
ความจุขั้นต่ำแนวทางปฏิบัติคือไอน้ำอย่างน้อยหนึ่งตันต่อชั่วโมง น้ำ iการฉีดหลังจากการบีบอัด
แอปพลิเคชั่น MVR
เทคโนโลยีการระเหยที่อุณหภูมิต่ำแบบประหยัดพลังงาน MVR มาแทนที่เครื่องระเหยแบบธรรมดาMVR ใช้กันอย่างแพร่หลายในหลาย ๆ แอปพลิเคชัน ได้แก่ :
Zero Liquid Discharge สำหรับการบำบัดน้ำเสียจากโรงงานอุตสาหกรรม
อุตสาหกรรมเคมีสำหรับการระเหย การตกผลึก และการทำให้บริสุทธิ์
ความเข้มข้นของน้ำเกลือ
ความเข้มข้นของน้ำเกลือ RO
อุตสาหกรรมเครื่องดื่ม (นม น้ำผลไม้ น้ำตาล ฯลฯ) ความเข้มข้น
คุณสมบัติหลัก:
เทคโนโลยีการประหยัดพลังงานของเครื่องระเหย MVR เป็นเทคโนโลยีระดับสากลของเครื่องระเหยที่ต้องการไอน้ำเพียงเล็กน้อยเท่านั้น (เมื่อเครื่องระเหยเริ่มต้นต้องการไอน้ำสดเพียงเล็กน้อย ในระหว่างการทำงานปกติแทบไม่ต้องใช้ไอน้ำสด) ซึ่งช่วยลดต้นทุนการดำเนินธุรกิจ ลดมลภาวะต่อสิ่งแวดล้อมได้อย่างมาก
เนื่องจากการนำแหล่งความร้อนของคอมเพรสเซอร์มาใช้ ทำให้มีความแตกต่างของอุณหภูมิเพียงเล็กน้อยเมื่อเทียบกับเครื่องระเหยแบบเดิม และสามารถบรรลุการระเหยในระดับปานกลาง ปรับปรุงคุณภาพของผลิตภัณฑ์อย่างมาก และลดการเปรอะเปื้อน
ไม่จำเป็นต้องใช้คอนเดนเซอร์หรือต้องการคอนเดนเซอร์ขนาดเล็กเท่านั้น โครงสร้างและกระบวนการค่อนข้างง่าย สามารถทำงานอัตโนมัติเต็มรูปแบบ ทำงานต่อเนื่องได้ ปลอดภัยและเชื่อถือได้
ระบบภายในเครื่องระเหยนี้ติดตั้งไปป์ไลน์ CIP clean ซึ่งสามารถทำความสะอาดในสถานที่ ใช้งานง่าย และไม่มีมุมตาย
วัสดุที่เป็นของเหลวสามารถระเหยได้ภายใต้อุณหภูมิต่ำ (50-100 ℃) ในเครื่องระเหยนี้ วัสดุที่เป็นของเหลวจะสม่ำเสมอและไม่ต้องใช้วัสดุไหล ไม่ติดไฟง่าย การทำให้ความร้อนของวัสดุลดลงน้อยที่สุด
เนื่องจากการใช้ความร้อนแฝงของไอน้ำทุติยภูมิรีไซเคิล 100% ให้หลีกเลี่ยงการใช้ไอน้ำสดอย่างสมบูรณ์ จึงลดการใช้ไอน้ำลงอย่างมาก
สำหรับวัสดุที่ไวต่อความร้อนสามารถใช้กับปั๊มสุญญากาศ ซึ่งสามารถทำได้ใกล้กับแรงดันสัมบูรณ์ภายใต้สุญญากาศ เพื่อให้เกิดการระเหยที่อุณหภูมิต่ำ อุณหภูมิการระเหยขั้นต่ำสามารถอยู่ที่ 50 ℃
การควบคุมกระบวนการและระบบอัตโนมัติอย่างง่าย——เนื่องจากการกักเก็บของเหลวเพียงเล็กน้อย เครื่องระเหยฟิล์มที่ตกลงมาจึงสามารถเปลี่ยนแปลงได้ตามระดับสูญญากาศ/ความสามารถในการป้อน/ความเข้มข้น/อุณหภูมิที่แตกต่างกัน ซึ่งเป็นเงื่อนไขพื้นฐานสำหรับคุณภาพของผลิตภัณฑ์ที่มั่นคง
ความสามารถในการจัดการอาจสูงถึง 100T/h โดยมีข้อดี เช่น พื้นที่ขนาดเล็ก โครงสร้างกะทัดรัด การทำงานที่มั่นคง และอื่นๆ
การวาดภาพหลักการทำงาน
การใช้เครื่องระเหยแบบบีบอัดด้วยไอน้ำเชิงกล MVR เมื่อเทียบกับอุปกรณ์การระเหยแบบเดิมที่คำนวณโดยการระเหยน้ำ 1T
ชื่อ | ไอน้ำ | พลังงานไฟฟ้า | ต้นทุนทั้งหมด (RMB) | ||
ความสามารถในการระเหย (กก./ชม.) | การบริโภค (T) | ต้นทุน (หยวน) | การบริโภค (กิโลวัตต์) | ต้นทุน (หยวน) | |
เครื่องระเหยผลเดี่ยว | 1.1 | 220 | 3 | 2.1 | 222.1 |
เครื่องระเหยแบบดับเบิ้ลเอฟเฟค | 0.55 | 110 | 3 | 2.1 | 112.1 |
เครื่องระเหยสามผล | 0.4 | 88 | 3 | 2.1 | 90.1 |
เครื่องระเหย MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |

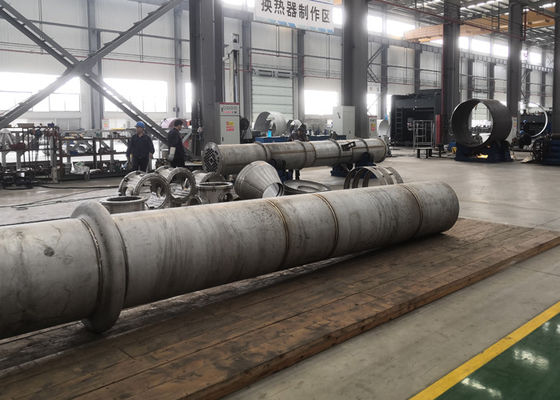

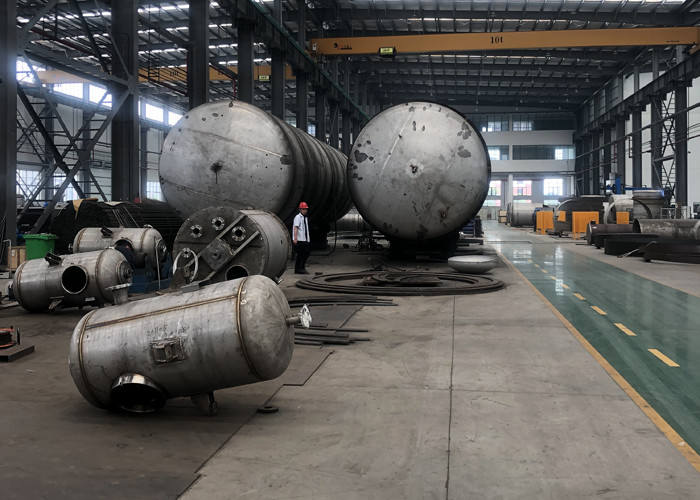

ความสามารถในการผลิตและใบรับรองของเรา
