การประหยัดพลังงานอุตสาหกรรมการเชื่อมด้วยเลเซอร์ Enbossed Pillow Plate Evaporator ในระบบการระเหย MVR
คำอธิบาย MVR
ระบบบีบอัดซ้ำด้วยกลไกที่เรียกว่า MVR ซึ่งหลักการคือการบีบอัดไอน้ำที่สองที่เกิดจากเครื่องระเหยโดยเครื่องอัดไอน้ำประสิทธิภาพสูงกระบวนการนี้ถ่ายเทพลังงานไฟฟ้าเป็นพลังงานความร้อน ความดันและอุณหภูมิของไอน้ำที่สองสูงขึ้นไอน้ำที่สองที่มีอุณหภูมิสูงกว่าจะถูกส่งไปยังห้องระเหยเพื่อให้ความร้อนแก่ผลิตภัณฑ์สำหรับการระเหยดังนั้นความร้อนแฝงของการกลายเป็นไอของไอน้ำที่สองจึงสามารถนำมาใช้เป็นวงกลมได้ใช้พลังงานน้อยลงซึ่งเป็นพลังงานกลของล้อใบพัดคอมเพรสเซอร์เป็นปั๊มความร้อนอัด พลังงานจะถูกเพิ่มเข้าไปในตัวกลางให้ความร้อนและใช้หมุนเวียนในกระบวนการทำความร้อนภายใต้สถานการณ์นี้ ไม่จำเป็นต้องเพิ่มไอน้ำแรกเป็นสื่อความร้อน
คุณสมบัติหลัก:
เทคโนโลยีประหยัดพลังงานของเครื่องระเหย MVR เป็นเทคโนโลยีระดับสากลของเครื่องระเหยที่ต้องการไอน้ำเพียงเล็กน้อยเท่านั้น (เมื่อเครื่องระเหยเริ่มต้นต้องการไอน้ำสดเพียงเล็กน้อย ในระหว่างการทำงานปกติแทบไม่ต้องใช้ไอน้ำสด) ซึ่งช่วยลดต้นทุนการดำเนินธุรกิจ ลดมลภาวะต่อสิ่งแวดล้อมได้อย่างมาก
เนื่องจากการนำแหล่งความร้อนของคอมเพรสเซอร์มาใช้ ทำให้มีความแตกต่างของอุณหภูมิเพียงเล็กน้อยเมื่อเทียบกับเครื่องระเหยแบบเดิม และสามารถทำให้เกิดการระเหยในระดับปานกลาง ปรับปรุงคุณภาพของผลิตภัณฑ์อย่างมาก และลดการเปรอะเปื้อน
ไม่จำเป็นต้องใช้คอนเดนเซอร์หรือต้องการคอนเดนเซอร์ขนาดเล็กเท่านั้น โครงสร้างและกระบวนการค่อนข้างง่าย สามารถทำงานอัตโนมัติเต็มรูปแบบ ทำงานต่อเนื่องได้ ปลอดภัยและเชื่อถือได้
ระบบภายในเครื่องระเหยนี้ติดตั้งไปป์ไลน์ทำความสะอาด CIP ซึ่งสามารถทำความสะอาดได้ในสถานที่ ใช้งานง่าย และไม่มีมุมตาย
วัสดุที่เป็นของเหลวสามารถระเหยได้ภายใต้อุณหภูมิต่ำ (50-100 ℃) ในเครื่องระเหยนี้ วัสดุที่เป็นของเหลวจะมีความสม่ำเสมอและไม่มีวัสดุที่ไหลผ่าน ไม่ใช่ถ่านโค้กง่าย การทำให้ความร้อนของวัสดุลดลงน้อยที่สุด
เนื่องจากการใช้ความร้อนแฝงของไอน้ำทุติยภูมิรีไซเคิล 100% ให้หลีกเลี่ยงการใช้ไอน้ำสดอย่างสมบูรณ์ จึงลดการใช้ไอน้ำลงอย่างมาก
สำหรับวัสดุที่ไวต่อความร้อนสามารถใช้กับปั๊มสุญญากาศ ซึ่งสามารถทำได้ใกล้กับแรงดันสัมบูรณ์ภายใต้สุญญากาศ เพื่อให้เกิดการระเหยที่อุณหภูมิต่ำ อุณหภูมิการระเหยขั้นต่ำสามารถอยู่ที่ 50 ℃
การควบคุมกระบวนการและระบบอัตโนมัติอย่างง่าย——เนื่องจากการกักเก็บของเหลวเพียงเล็กน้อย เครื่องระเหยฟิล์มที่ตกลงมาจึงสามารถเปลี่ยนแปลงได้ตามระดับสูญญากาศ/ความสามารถในการป้อน/ความเข้มข้น/อุณหภูมิที่แตกต่างกัน ซึ่งเป็นเงื่อนไขพื้นฐานสำหรับคุณภาพของผลิตภัณฑ์ที่มั่นคง
ลักษณะทางเทคนิคของ MVR
เทคโนโลยี MVR ใช้ไอระเหยที่สร้างความร้อนแทนแหล่งความร้อนที่มีราคาแพง
เทคโนโลยี MVR ไม่ต้องใช้หอหล่อเย็น ลดการใช้น้ำหล่อเย็นลงอย่างมาก
เทคโนโลยี MVR มีประสิทธิภาพมากกว่าเทคโนโลยีการระเหยแบบหลายเอฟเฟกต์แบบดั้งเดิม ช่วยประหยัดพลังงานและลดต้นทุนการดำเนินงาน
เทคโนโลยี MVR ช่วยประหยัดพลังงาน ประหยัดน้ำ เป็นมิตรกับสิ่งแวดล้อม และช่วยในการรีไซเคิลทรัพยากรอย่างแท้จริง
เทคโนโลยี MVR ให้การระเหยที่อุณหภูมิต่ำ ช่วยลดผลกระทบต่อวัสดุของคุณอย่างมาก
โครงสร้างระบบเทคโนโลยี MVR เรียบง่าย อัตโนมัติเต็มรูปแบบ พร้อมการทำงานต่อเนื่อง
ระบบ MVR ประกอบด้วยเครื่องระเหย, เครื่องอัดไอ, เครื่องแยก, ปั๊ม, ท่อ, เครื่องมือวัดและส่วนประกอบควบคุมไฟฟ้า
ระบบ MVR สามารถออกแบบโดยใช้เครื่องระเหยแบบธรรมดาหรือเครื่องระเหยแบบหลอดฟิล์มแบบหล่นที่ซับซ้อนได้
ระบบ MVR สามารถใช้การบีบอัดไออย่างง่ายหรือปั๊มรากที่ซับซ้อน
ระบบ MVR สามารถกักเก็บของเหลวได้น้อย หรือระบบถังปริมาตรที่ใหญ่ขึ้น
ระบบ MVR สามารถทำให้เกิดการระเหยได้หลากหลาย การออกแบบกระบวนการและองค์ประกอบของของเหลวจะเป็นตัวกำหนดสิ่งนี้
การเปรียบเทียบต้นทุนการดำเนินงาน
การทำงานของกระบวนการระเหยทั้งสองสำหรับการบำบัดจะแสดงในตาราง
การทำงานของสองกระบวนการระเหยสำหรับบำบัดน้ำเสียจากกระดาษ
| รายการ | 5 สถานีเอฟเฟกต์ | กระบวนการระเหยแบบผสมผสาน | ||
| MVR ก่อนความเข้มข้น | สถานีระเหย 5 ผลกระทบ | |||
| น้ำระเหย (t/h) | 100 | 64.28 | 35.72 | |
| ความเข้มข้นที่เข้ามา (%) | 10 | 10 | 20 | |
| ความเข้มข้นออก (%) | 45 | 20 | 45 | |
| พื้นที่ระเหย(㎡) | 10000 | 8500 | 4000 | |
| พื้นที่คอนเดนเซอร์(㎡) | 800 | / | 300 | |
| การบริโภค | ไอน้ำ (t/h) | 25 | / | 9 |
| ไฟฟ้า (kWh/h) | 500 | 1600 | 180 | |
| น้ำ(t/h) | 900 | / | 350 | |
| ค่าใช้จ่ายในการทำงาน | หยวน/ชั่วโมง | 4500 | 960 | 1633 |
| ความสามารถในการระเหยน้ำ RMB/T | 45 | 25.93 | ||
| RMBx10000/วัน | 10.8 | 6.2 | ||
| RMBx10000 / ปี (340 วัน) | 3672 | 2115 | ||
หมายเหตุ: ในการประมาณต้นทุนการดำเนินงาน: ไอน้ำ 150rmb/t, ไฟฟ้า 0.6 rmb/kWh, น้ำ 0.5rmb/t
การลงทุนของอุปกรณ์ในกระบวนการระเหยแบบรวมเพิ่มขึ้น: เครื่องระเหย (2500 m2) 375x10000 RMB;คอมเพรสเซอร์ MVR 400x10000rmb รวม 775x10000 RMB
การลดต้นทุนการดำเนินงานประจำปีของกระบวนการระเหยแบบรวม: 3672-2115 = 1557 (10000RMB)
การลงทุนเพิ่มระยะเวลาคืนทุนของกระบวนการระเหยรวม: 755 ÷ 1557=0.5year
จะเห็นได้ว่าการใช้มาตราส่วน 100t / h เป็นตัวอย่าง กระบวนการระเหยแบบรวมสามารถกู้คืนการลงทุนที่เพิ่มขึ้นในครึ่งปี และประหยัดเงิน 1557 (10000 RMB) ทุกปีในอนาคตพร้อมประโยชน์ทางเศรษฐกิจอย่างมาก
ความสามารถในการจัดการอาจสูงถึง 100T/h โดยมีข้อดี เช่น พื้นที่ขนาดเล็ก โครงสร้างกะทัดรัด การทำงานที่มั่นคง และอื่นๆ
การวาดภาพหลักการทำงาน

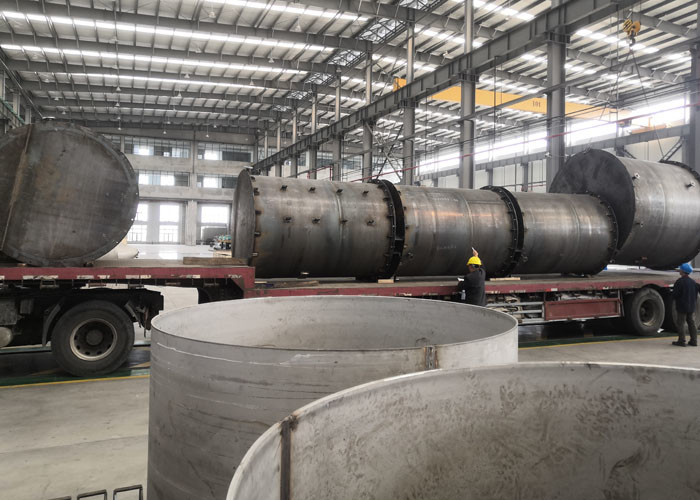

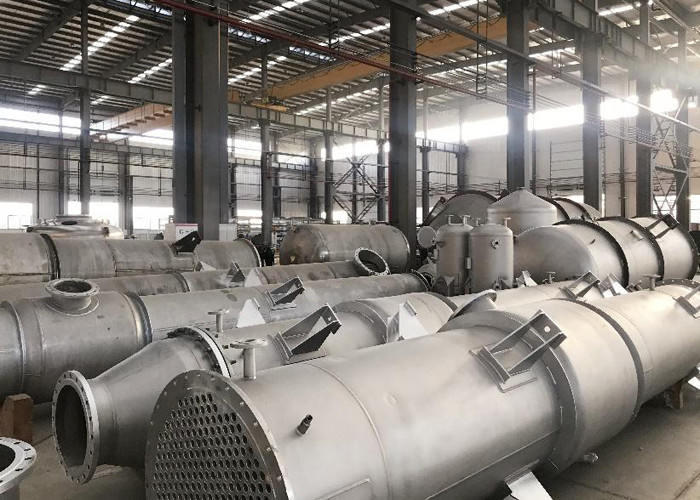

ความสามารถในการผลิตและใบรับรองของเรา
