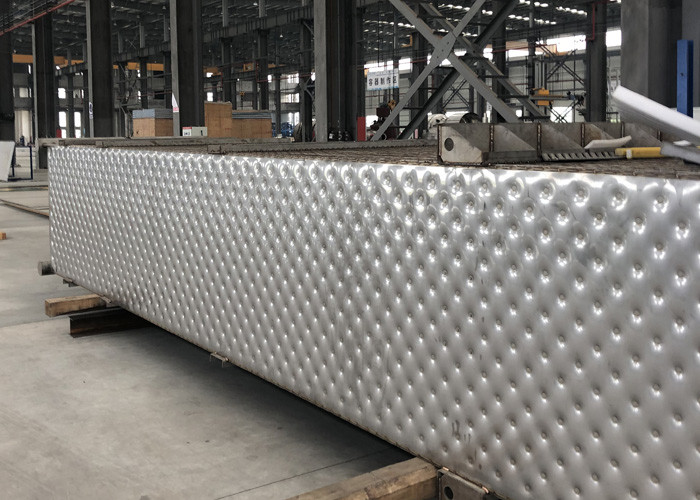

เครื่องระเหย MVR แผ่นหมอนสำเร็จรูปในการกลั่นเข้มข้น การตกผลึก

เครื่องระเหยแผ่นหมอนสำเร็จรูปประหยัดพลังงานที่มีประสิทธิภาพสูงในการกลั่น ความเข้มข้น การตกผลึก

กระบวนการ MVR

อุณหภูมิของไอน้ำในกระบวนการที่เกิดขึ้น (ไอระเหย) จะเพิ่มขึ้นด้วยพัดลมแนวรัศมี (เครื่องบีบอัดไอเชิงกล, MVR) และทำให้ระดับพลังงานสูงขึ้น จากนั้นจึงป้อนกลับเข้าสู่กระบวนการเป็นไอน้ำร้อนใหม่พลังงานที่มีอยู่ในไอน้ำจะไม่สูญหายต้องเพิ่มพลังงานที่จำเป็นในการเพิ่มอุณหภูมิเท่านั้น

กระบวนการปิดช่วยให้ระเหยของเหลวที่ไวต่ออุณหภูมิ เช่น นมในสุญญากาศสูงที่ประมาณ60 °C และแม้แต่พลาสมาเลือดที่ 35 °Cส่วนประกอบที่มีคุณค่าสำหรับผลิตภัณฑ์ขั้นสุดท้าย (เช่น นมผง) ยังคงไม่ได้รับผลกระทบ ซึ่งทำให้คุณภาพและมูลค่าของผลิตภัณฑ์เพิ่มขึ้น

หลักการทางเทคนิค MVR
Mechanical Vapor Recompression (MVR) เป็นเทคโนโลยีความเข้มข้นของการระเหยแบบประหยัดพลังงานที่ได้รับการพิสูจน์แล้ว ซึ่งช่วยลดการใช้พลังงานการระเหยได้ 90% หรือมากกว่า

MVR ใช้พลังงานที่นำกลับมาใช้ใหม่จากคอนเดนเสทเพื่อสร้างการกลั่นของเหลวบริสุทธิ์และผลิตภัณฑ์/ของเสียที่มีความเข้มข้น

จากกฎของบอยล์ เป็นที่ทราบกันดีอยู่แล้วสำหรับก๊าซที่ PV/T (ความดัน * ปริมาตร / อุณหภูมิ) มีค่าคงที่ (PV/T=K)ในระหว่างการอัดไอความดันและอุณหภูมิจะเพิ่มขึ้นพลังงานความร้อนสามารถนำกลับมาใช้ใหม่ได้
โดยปกติแล้วพลังงานที่สูญเสียไปในการอัดจะถูกนำกลับมาใช้ใหม่ ซึ่งนำไปสู่กระบวนการระเหยที่มีประสิทธิภาพสูง
เนื่องจากการบีบอัดนี้เกิดขึ้นจากคอมเพรสเซอร์แบบกลไกธรรมดา กระบวนการนี้จึงเรียกว่า MVR

โครงสร้างอุปกรณ์
เครื่องระเหยแบบหมุนเวียนบังคับแบบดับเบิ้ลเอฟเฟคประกอบด้วยฮีตเตอร์ ตัวแยก ตัวแยกไอ-ของเหลว คอนเดนเซอร์ ปั๊มสุญญากาศ ปั๊มหมุนเวียนแบบบังคับ ปั๊มระบาย ปั๊มคอนเดนเสท ตู้ไฟฟ้า แท่นทำงาน และอุปกรณ์ท่อ วาล์ว เครื่องมือ และอื่นๆ ทั้งหมด
เครื่องทำความร้อน: เครื่องทำความร้อนแบบท่อแนวตั้งสองชุดเชื่อมต่อกันเป็นชุดของเหลวป้อนถูกสูบเข้าไปในเครื่องทำความร้อนเครื่องแรกโดยปั๊มหมุนเวียนแบบบังคับ จากนั้นเข้าสู่เครื่องทำความร้อนเครื่องที่สองของเหลวที่ให้ความร้อนไหลลงมาในหลอด และไหลเข้าสู่ตัวแยกตามทิศทางสัมผัส ประสิทธิภาพการแยกไอ-ของเหลวดีขึ้น
ตัวแยก: ประเภทแนวตั้ง ไอน้ำทุติยภูมิถูกปล่อยออกจากด้านบน ผ่านตัวแยกไอ-ของเหลวก่อนเข้าสู่คอนเดนเซอร์ด้านล่างของตัวคั่นเชื่อมต่อกับปั๊มหมุนเวียนแบบบังคับ
เครื่องแยกไอ-ของเหลว: ใช้เพื่อป้องกันหยดของเหลวเล็กๆ ที่เกิดขึ้นระหว่างการระเหยจากการระเหยด้วยไอน้ำทุติยภูมิ ลดการสูญเสียของเหลวป้อน และป้องกันมลพิษต่อท่อและน้ำหล่อเย็น
คอนเดนเซอร์: ควบแน่นไอน้ำทุติยภูมิขนาดใหญ่ที่ผลิตขึ้นระหว่างการระเหยกลายเป็นของเหลวโดยน้ำหล่อเย็น ทำให้ความเข้มข้นดำเนินไปอย่างราบรื่นในขณะเดียวกัน แยกไอระเหยที่ไม่สามารถควบแน่นออกจากไอน้ำทุติยภูมิและน้ำหล่อเย็น ทำให้ปั๊มสุญญากาศสูบออกได้ง่ายเพื่อรับประกันระดับสุญญากาศ

แอปพลิเคชัน

การกลั่น
ในระหว่างการกลั่น ของเหลวผสมของสารที่มีความดันไอต่างกันและอุณหภูมิเดือดจะถูกแยกออกตัวอย่างรวมถึงการกลั่นแอลกอฮอล์ หรือการนำตัวทำละลายกลับมาใช้ใหม่และทำให้บริสุทธิ์

ความเข้มข้น
การระเหยทำให้เกิดความเข้มข้นของสารที่กำลังดำเนินการในการใช้งานเช่นการผลิตนมเข้มข้นหรือน้ำผลไม้ ระบบระเหยยังใช้เป็นสารตั้งต้นของเครื่องทำแห้งในอุตสาหกรรมอาหาร

การตกผลึก
ในระหว่างกระบวนการตกผลึก สารจะถูกแยกออกจากกันโดยใช้สมดุลของสารละลายที่แตกต่างกันการใช้งานรวมถึงการสกัดเกลือและการผลิตปุ๋ย
