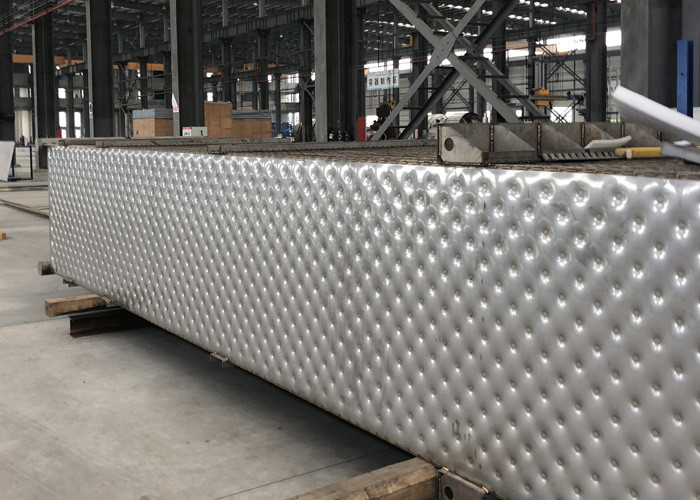

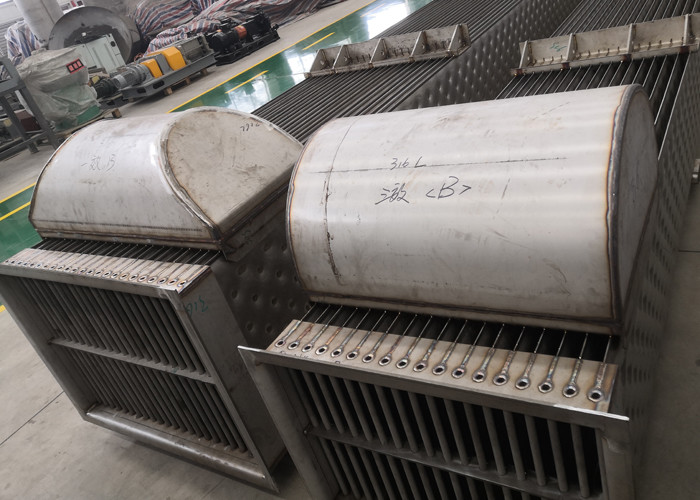

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นที่มีประสิทธิภาพสูงในเครื่องระเหยฟิล์มตกแบบบีบอัดด้วยไอน้ำแบบ MVR / เครื่องกล
การบีบอัดไอทางกลทางอุตสาหกรรม MVR
ปั๊มความร้อนใช้พลังงานเพื่อถ่ายเทความร้อนจากแหล่งที่มีอุณหภูมิต่ำกว่าไปยังความต้องการอุณหภูมิที่สูงขึ้นโดยใช้พลังงานเพิ่มเติมสำหรับปั๊มความร้อนอุตสาหกรรม แหล่งความร้อนคือความร้อนเหลือทิ้งในกระบวนการ
การบีบอัดด้วยกลไกทางกล (MVR) เป็นระบบปั๊มความร้อนแบบเปิดซึ่งความดันและอุณหภูมิของไอระเหย ร่วมกับอุณหภูมิอิ่มตัวที่สอดคล้องกัน จะเพิ่มขึ้นโดยใช้การบีบอัดการบีบอัดซ้ำด้วยไอน้ำเป็นรูปแบบเฉพาะของ MVRไอน้ำแรงดันต่ำจากการปฏิบัติงานในอุตสาหกรรม เช่น เครื่องระเหยหรือหม้อหุงข้าว มักจะระบายออกสู่บรรยากาศหรือควบแน่นในหอทำความเย็น ในขณะที่โรงงานอื่นๆ ในพื้นที่เดียวกันอาจต้องใช้ไอน้ำแรงดันปานกลางแทนที่จะขยายไอน้ำแรงดันสูงผ่านวาล์วควบคุมปริมาณเพื่อตอบสนองความต้องการเหล่านี้ ไอน้ำที่ใช้แล้วทิ้งแรงดันต่ำสามารถบีบอัดทางกลไกให้มีแรงดันที่สูงขึ้นเพื่อให้สามารถนำกลับมาใช้ใหม่ได้การบีบอัดด้วยไอน้ำอาศัยคอมเพรสเซอร์แบบกลไกเพื่อเพิ่มอุณหภูมิของความร้อนแฝงในไอน้ำเพื่อให้สามารถใช้งานได้ตามกระบวนการข้อดีคือพลังงานอัดที่ต้องการนั้นน้อยมากเมื่อเทียบกับปริมาณความร้อนแฝงที่มีอยู่ในไอน้ำรีไซเคิล
ประสิทธิภาพที่กระฉับกระเฉงของการบีบอัดด้วยไอน้ำจะแสดงเป็นค่าสัมประสิทธิ์ประสิทธิภาพ (COP)COP ให้อัตราส่วนของความร้อนที่นำกลับมาใช้ใหม่สุทธิและพลังงานที่คอมเพรสเซอร์ใช้ในกรณีนี้ ความร้อนสุทธิคือการผลิตไอน้ำ รวมถึงการเพิ่มผลผลิตไอน้ำด้วยการฉีดน้ำการใช้งานที่ประหยัดและประหยัดพลังงานโดยทั่วไปมี COP ขั้นต่ำ 3.5แอปพลิเคชั่น MVR บางตัวมี COP 10 หรือสูงกว่านั้น
องค์ประกอบที่สำคัญสำหรับ COP สูงมีดังนี้:
อัตราส่วนแรงดันไอน้ำสัมบูรณ์ต่ำแนวทางสำหรับอัตราส่วนสูงสุดคือ 6 แต่ในทางปฏิบัติทุกวัน อัตราส่วนจะอยู่ที่ประมาณ 3
ความจุขั้นต่ำแนวทางปฏิบัติคือไอน้ำอย่างน้อย 1 ตันต่อชั่วโมง การฉีดน้ำหลังการอัด
ลักษณะเฉพาะ
ประหยัดพลังงาน: ประสิทธิภาพเชิงความร้อนสูง ประหยัดพลังงาน ลดการใช้พลังงาน การใช้พลังงานของ
การระเหยของน้ำ 1t อยู่ที่ประมาณ 1/5 ถึง 1/3 ของเครื่องระเหยแบบธรรมดา
การปกป้องสิ่งแวดล้อม: กำจัดการพึ่งพาหม้อไอน้ำโดยสิ้นเชิง เครื่องระเหยแบบบีบอัดไอแบบกลสามารถเริ่มทำงานด้วยไฟฟ้าได้ หากไม่มีหม้อไอน้ำ ไม่จำเป็นต้องเผาถ่านหิน ไอน้ำปริมาณเล็กน้อย และน้ำหล่อเย็นปริมาณเล็กน้อย
ต้นทุนการดำเนินงานต่ำ: เนื่องจากการใช้พลังงานต่ำ ต้นทุนการดำเนินงานของเครื่องระเหยทั้งหมดจึงอยู่ที่ 1/3 ถึง 1/2 ของเครื่องระเหยแบบเดิม
พื้นที่ขนาดเล็ก: ระบบมีโครงสร้างทางกลที่มีความหนาแน่นสูง ดังนั้นพื้นที่ครอบคลุมจึงน้อยกว่า 50% ของเครื่องระเหยแบบเดิม
การระเหยเล็กน้อย: การระเหยที่อุณหภูมิต่ำ ความแตกต่างของอุณหภูมิการถ่ายเทความร้อนต่ำ ดังนั้นระบบจึงไม่ปรับขนาดได้ง่าย
ระบบอัตโนมัติระดับสูง: ระบบอัตโนมัติระดับสูง ใช้งานง่าย ใช้งานง่าย
การใช้เครื่องระเหยแบบบีบอัดด้วยไอน้ำเชิงกล MVR เมื่อเทียบกับอุปกรณ์การระเหยแบบเดิมที่คำนวณโดยการระเหยน้ำ 1T
| ชื่อ | ไอน้ำ | พลังงานไฟฟ้า | ต้นทุนรวม (RMB) | ||
| ความสามารถในการระเหย (กก./ชม.) | การบริโภค (T) | ค่าใช้จ่าย (หยวน) | การบริโภค (กิโลวัตต์) | ค่าใช้จ่าย (หยวน) | |
| เครื่องระเหยผลเดี่ยว | 1.1 | 220 | 3 | 2.1 | 222.1 |
| เครื่องระเหยแบบดับเบิ้ลเอฟเฟค | 0.55 | 110 | 3 | 2.1 | 112.1 |
| เครื่องระเหยสามผล | 0.4 | 88 | 3 | 2.1 | 90.1 |
| เครื่องระเหย MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |
พื้นที่สมัคร
เริ่มแรกการอัดไอด้วยเครื่องกลถูกนำมาใช้ในอุตสาหกรรมนมโดยเฉพาะในปีต่อๆ มา มีการขยายขอบเขตการใช้งาน และตอนนี้รวมถึงอุตสาหกรรมนม อุตสาหกรรมการต้มเบียร์ อุตสาหกรรมน้ำตาล อุตสาหกรรมน้ำเกลือ อุตสาหกรรมเยื่อกระดาษ อุตสาหกรรมเคมี อุตสาหกรรมแอลกอฮอล์ เป็นต้น
ผังงานหลัก

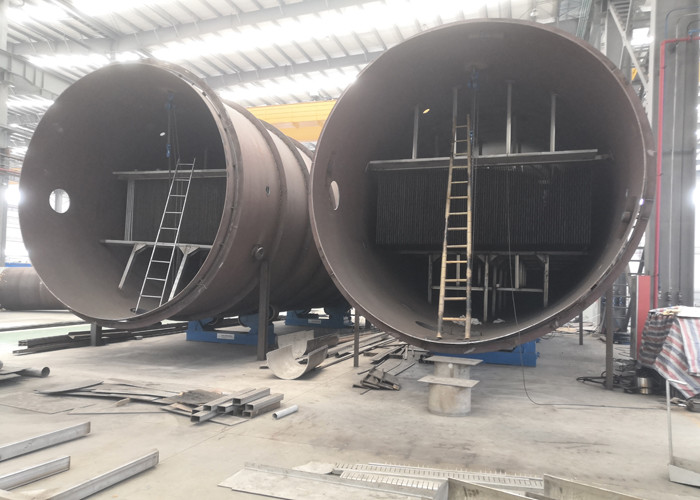

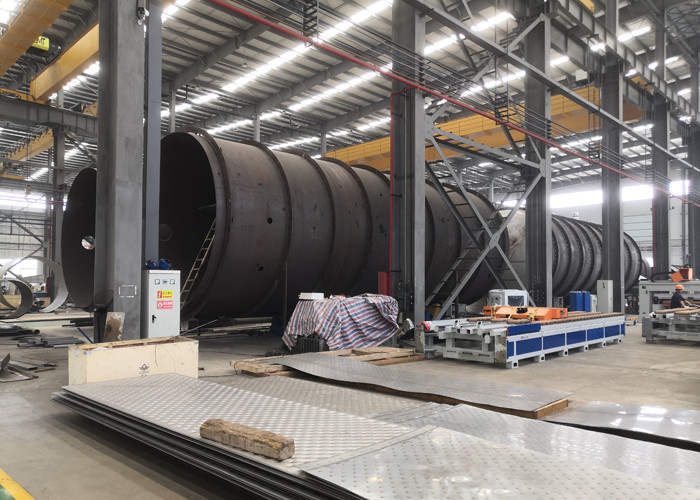

เว็บไซต์เวิร์คช็อปของเรา
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
