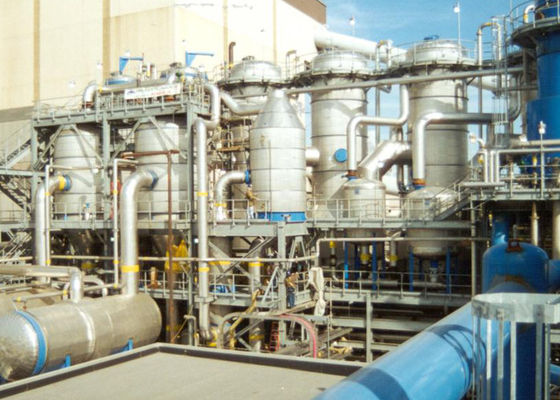

แผ่นหมอนเชื่อมเลเซอร์อุตสาหกรรมสำหรับเครื่องระเหย MVR ที่มีระดับความปลอดภัยสูง
การบีบอัดไอทางกลทางอุตสาหกรรม MVR
ปั๊มความร้อนใช้พลังงานเพื่อถ่ายเทความร้อนจากแหล่งที่มีอุณหภูมิต่ำกว่าไปยังความต้องการอุณหภูมิที่สูงขึ้นโดยใช้พลังงานเพิ่มเติมสำหรับปั๊มความร้อนอุตสาหกรรม แหล่งความร้อนคือความร้อนเหลือทิ้งในกระบวนการ
การบีบอัดด้วยกลไกทางกล (MVR) เป็นระบบปั๊มความร้อนแบบเปิดซึ่งความดันและอุณหภูมิของไอระเหย ร่วมกับอุณหภูมิอิ่มตัวที่สอดคล้องกัน จะเพิ่มขึ้นโดยใช้การบีบอัดการบีบอัดซ้ำด้วยไอน้ำเป็นรูปแบบเฉพาะของ MVRไอน้ำแรงดันต่ำจากการปฏิบัติงานในอุตสาหกรรม เช่น เครื่องระเหยหรือหม้อหุงข้าว มักจะระบายออกสู่บรรยากาศหรือควบแน่นในหอทำความเย็น ในขณะที่โรงงานอื่นๆ ในพื้นที่เดียวกันอาจต้องใช้ไอน้ำแรงดันปานกลางแทนที่จะขยายไอน้ำแรงดันสูงผ่านวาล์วควบคุมปริมาณเพื่อตอบสนองความต้องการเหล่านี้ ไอน้ำที่ใช้แล้วทิ้งแรงดันต่ำสามารถบีบอัดทางกลไกให้มีแรงดันที่สูงขึ้นเพื่อให้สามารถนำกลับมาใช้ใหม่ได้การบีบอัดด้วยไอน้ำอาศัยคอมเพรสเซอร์แบบกลไกเพื่อเพิ่มอุณหภูมิของความร้อนแฝงในไอน้ำเพื่อให้สามารถใช้งานได้ตามกระบวนการข้อดีคือพลังงานอัดที่ต้องการนั้นน้อยมากเมื่อเทียบกับปริมาณความร้อนแฝงที่มีอยู่ในไอน้ำรีไซเคิล
ประสิทธิภาพที่กระฉับกระเฉงของการบีบอัดด้วยไอน้ำจะแสดงเป็นค่าสัมประสิทธิ์ประสิทธิภาพ (COP)COP ให้อัตราส่วนของความร้อนที่นำกลับมาใช้ใหม่สุทธิและพลังงานที่คอมเพรสเซอร์ใช้ในกรณีนี้ ความร้อนสุทธิคือการผลิตไอน้ำ รวมถึงการเพิ่มผลผลิตไอน้ำด้วยการฉีดน้ำการใช้งานที่ประหยัดและประหยัดพลังงานโดยทั่วไปมี COP ขั้นต่ำ 3.5แอปพลิเคชั่น MVR บางตัวมีค่า COP 10 หรือสูงกว่านั้น
องค์ประกอบที่สำคัญสำหรับ COP สูงมีดังนี้:
อัตราส่วนแรงดันไอน้ำสัมบูรณ์ต่ำแนวทางสำหรับอัตราส่วนสูงสุดคือ 6 แต่ในทางปฏิบัติทุกวัน อัตราส่วนจะอยู่ที่ประมาณ 3
ความจุขั้นต่ำแนวทางปฏิบัติคือไอน้ำอย่างน้อย 1 ตันต่อชั่วโมง การฉีดน้ำหลังการอัด
ชื่อ |

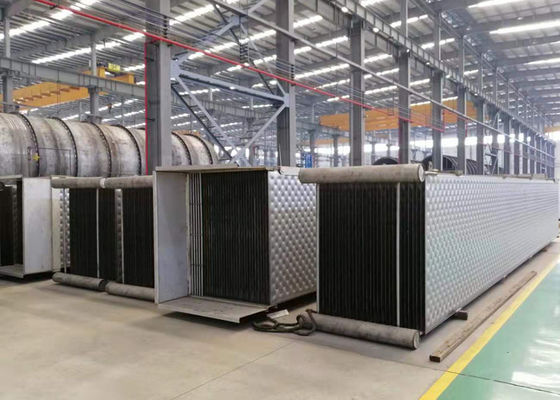

แบบแผ่นหมอน |
ตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อ |
แผ่นแลกเปลี่ยนความร้อนแบบถอดได้ |
แผ่นแลกเปลี่ยนความร้อนแบบเกลียว |
ช่วงอุณหภูมิในการทำงาน |
<800℃ |
<800℃ |
<170℃ |
<350℃ |
แรงดันสูงสุด |
<60 บาร์ |
<200 บาร์ |
<32 บาร์ |
<25 บาร์ |
ค่าสัมประสิทธิ์การถ่ายเทความร้อนสู่น้ำ[W/m2·℃] |
3500 |
2700 |
5600 |
2000 |
การประยุกต์ใช้การแลกเปลี่ยนความร้อนของอากาศและน้ำ |
พอดี |
พอดี |
ไม่พอดี |
พอดีบางส่วน |
แช่ในถังหรือน้ำ |
พอดี |
พอดีบางส่วน |
ไม่พอดี |
ไม่พอดี |
การเชื่อมถังและเครื่องปฏิกรณ์ |
ใช้ได้ |
ไม่สามารถใช้ได้ |
ไม่สามารถใช้ได้ |
ไม่สามารถใช้ได้ |
ติดตั้งในเครื่องปฏิกรณ์ที่มีอยู่และอุปกรณ์อื่นๆ |
แอปพลิเคชั่นที่ยืดหยุ่น |
ใช้ได้บางส่วน |
ไม่สามารถใช้ได้ |
ไม่สามารถใช้ได้ |
การก่อสร้างรอยทั้งหมด |
ใช้ได้ |
ใช้ได้ |
ไม่สามารถใช้ได้ |
ไม่สามารถใช้ได้ |
ของเหลวปนเปื้อนอย่างหนักและการใช้งานอื่นๆ |
ใช้ได้ |
ใช้ได้ |
ใช้ได้บางส่วน |
ใช้ได้ |
น้ำหนักต่อหน่วยพื้นที่ |
ต่ำ |
สูง |
ต่ำ |
สูง |
ฟิล์มตก คอนเดนเซอร์ และเครื่องระเหย |
พอดี |
พอดี |
พอดีบางส่วน |
พอดีบางส่วน |
ชื่อผลิตภัณฑ์ | เครื่องระเหย MVR |
แอปพลิเคชัน | ของเสีย น้ำ การรักษา |
คอนเดนเซอร์ | แนวตั้ง |
การรับประกัน | 12 เดือน |
คุณสมบัติ | ประหยัดพลังงาน/ต้นทุนการดำเนินงานต่ำ |
บริการที่กำหนดเอง | ใช่ |
โครงสร้างอุปกรณ์
เครื่องระเหยแบบหมุนเวียนบังคับแบบดับเบิ้ลเอฟเฟคประกอบด้วยฮีตเตอร์ ตัวแยก ตัวแยกไอ-ของเหลว คอนเดนเซอร์ ปั๊มสุญญากาศ ปั๊มหมุนเวียนแบบบังคับ ปั๊มระบาย ปั๊มคอนเดนเสท ตู้ไฟฟ้า แท่นทำงาน และอุปกรณ์ท่อ วาล์ว เครื่องมือ และอื่นๆ ทั้งหมด
เครื่องทำความร้อน: เครื่องทำความร้อนแบบท่อแนวตั้งสองชุดเชื่อมต่อกันเป็นชุดของเหลวป้อนถูกสูบเข้าไปในเครื่องทำความร้อนเครื่องแรกโดยปั๊มหมุนเวียนแบบบังคับ จากนั้นเข้าสู่เครื่องทำความร้อนเครื่องที่สองของเหลวที่ให้ความร้อนไหลลงมาในหลอด และไหลเข้าสู่ตัวแยกตามทิศทางสัมผัส ประสิทธิภาพการแยกไอ-ของเหลวดีขึ้น
ตัวแยก: ประเภทแนวตั้ง ไอน้ำทุติยภูมิถูกปล่อยออกจากด้านบน ผ่านตัวแยกไอ-ของเหลวก่อนเข้าสู่คอนเดนเซอร์ด้านล่างของตัวคั่นเชื่อมต่อกับปั๊มหมุนเวียนแบบบังคับ
เครื่องแยกไอ-ของเหลว: ใช้เพื่อป้องกันหยดของเหลวเล็กๆ ที่เกิดขึ้นระหว่างการระเหยจากการระเหยด้วยไอน้ำทุติยภูมิ ลดการสูญเสียของเหลวป้อน และป้องกันมลพิษต่อท่อและน้ำหล่อเย็น
คอนเดนเซอร์: ควบแน่นไอน้ำทุติยภูมิขนาดใหญ่ที่ผลิตขึ้นระหว่างการระเหยกลายเป็นของเหลวโดยน้ำหล่อเย็น ทำให้ความเข้มข้นดำเนินไปอย่างราบรื่นในขณะเดียวกัน แยกไอระเหยที่ไม่สามารถควบแน่นออกจากไอน้ำทุติยภูมิและน้ำหล่อเย็น ทำให้ปั๊มสุญญากาศสูบออกได้ง่ายเพื่อรับประกันระดับสุญญากาศ
แอปพลิเคชัน
การกลั่น
ในระหว่างการกลั่น ของเหลวผสมของสารที่มีความดันไอต่างกันและอุณหภูมิเดือดจะถูกแยกออกตัวอย่างรวมถึงการกลั่นแอลกอฮอล์ หรือการนำตัวทำละลายกลับมาใช้ใหม่และทำให้บริสุทธิ์
ความเข้มข้น
การระเหยทำให้เกิดความเข้มข้นของสารที่กำลังดำเนินการในการใช้งานเช่นการผลิตนมเข้มข้นหรือน้ำผลไม้ ระบบระเหยยังใช้เป็นสารตั้งต้นของเครื่องทำแห้งในอุตสาหกรรมอาหาร
การตกผลึก
ในระหว่างกระบวนการตกผลึก สารจะถูกแยกออกจากกันโดยใช้สมดุลของสารละลายที่แตกต่างกันการใช้งานรวมถึงการสกัดเกลือและการผลิตปุ๋ย
ความสามารถในการผลิต
