เครื่องแลกเปลี่ยนชนิดท่อบังคับหมุนเวียน MVR อุปกรณ์ระเหย
เครื่องระเหยฟิล์มตกท่อ MVR
หลักการทำงานและลักษณะ:
หลังจากอุ่นด้วยเครื่องอุ่นล่วงหน้า วัสดุจะถูกเพิ่มจากกล่องท่อด้านบนของตัวแลกเปลี่ยนความร้อนวัสดุถูกกระจายไปยังท่อแลกเปลี่ยนความร้อนแต่ละท่อผ่านตัวจ่ายของเหลว และฟิล์มของเหลวที่สม่ำเสมอจะก่อตัวขึ้นตามผนังด้านในของท่อแลกเปลี่ยนความร้อนฟิล์มเหลวในท่อถูกทำให้ร้อนด้วยไอน้ำร้อนที่ด้านข้างของเปลือกในระหว่างกระบวนการไหลลง เดือดและระเหยขณะไหลลงด้านล่างที่ด้านล่างของท่อแลกเปลี่ยนความร้อน วัสดุจะกลายเป็นของเหลวเข้มข้นและไอน้ำทุติยภูมิของเหลวเข้มข้นตกลงไปในกล่องท่อด้านล่าง และไอน้ำทุติยภูมิเข้าสู่ตัวแยกแก๊สและของเหลวในตัวแยกก๊าซและของเหลว หยดน้ำที่กักไว้โดยไอน้ำทุติยภูมิจะถูกลบออก และการระเหยสารทุติยภูมิบริสุทธิ์จะถูกส่งออกจากเครื่องแยกไปยังคอมเพรสเซอร์คอมเพรสเซอร์บีบอัดไอน้ำทุติยภูมิและส่งไปยังด้านเปลือกของเครื่องแลกเปลี่ยนความร้อนเป็นไอน้ำร้อนสำหรับแหล่งความร้อนของเครื่องระเหยตระหนักถึงกระบวนการระเหยอย่างต่อเนื่อง
ลักษณะของเครื่องระเหยฟิล์มตก MVR มีดังนี้
1. สารละลายจะไหลในรูปฟิล์มในเครื่องระเหยแบบทางเดียวที่มีค่าสัมประสิทธิ์การถ่ายเทความร้อนสูง
2. ครอบคลุมพื้นที่ขนาดเล็ก
3. สำหรับวัสดุที่ไวต่อความร้อน สามารถทำเป็นวัสดุรอบเดียวได้ เวลาในการเก็บรักษาวัสดุสั้น และไม่ทำให้วัสดุเสื่อมสภาพง่าย
4. ใช้พลังงานต่ำ
5. การกักเก็บของเหลวขนาดเล็กและง่ายต่อการทำความสะอาดอัตโนมัติ
ระบบระเหยฟิล์มตก MVR เหมาะสำหรับความเข้มข้นของวัสดุและความเข้มข้นก่อนการตกผลึกของเกลือเหมาะสำหรับการระเหยวัสดุที่ไม่มีอนุภาค ง่ายต่อการปรับขนาด และมีความหนืดต่ำ โดยเฉพาะอย่างยิ่งสำหรับวัสดุที่ไวต่อความร้อน
คุณสมบัติหลัก:
เทคโนโลยีประหยัดพลังงานของเครื่องระเหย MVR เป็นเทคโนโลยีระดับสากลของเครื่องระเหยที่ต้องการไอน้ำเพียงเล็กน้อยเท่านั้น (เมื่อเครื่องระเหยเริ่มต้นต้องการไอน้ำสดเพียงเล็กน้อย ในระหว่างการทำงานปกติแทบไม่ต้องใช้ไอน้ำสด) ซึ่งช่วยลดต้นทุนการดำเนินธุรกิจ ลดมลภาวะต่อสิ่งแวดล้อมได้อย่างมาก
เนื่องจากการนำแหล่งความร้อนของคอมเพรสเซอร์มาใช้ ทำให้มีความแตกต่างของอุณหภูมิเพียงเล็กน้อยเมื่อเทียบกับเครื่องระเหยแบบเดิม และสามารถทำให้เกิดการระเหยในระดับปานกลาง ปรับปรุงคุณภาพของผลิตภัณฑ์อย่างมาก และลดการเปรอะเปื้อน
ไม่จำเป็นต้องใช้คอนเดนเซอร์หรือต้องการคอนเดนเซอร์ขนาดเล็กเท่านั้น โครงสร้างและกระบวนการค่อนข้างง่าย สามารถทำงานอัตโนมัติเต็มรูปแบบ ทำงานต่อเนื่องได้ ปลอดภัยและเชื่อถือได้
ระบบภายในเครื่องระเหยนี้ติดตั้งไปป์ไลน์ทำความสะอาด CIP ซึ่งสามารถทำความสะอาดได้ในสถานที่ ใช้งานง่าย และไม่มีมุมตาย
วัสดุที่เป็นของเหลวสามารถระเหยได้ภายใต้อุณหภูมิต่ำ (50-100 ℃) ในเครื่องระเหยนี้ วัสดุที่เป็นของเหลวจะมีความสม่ำเสมอและไม่มีวัสดุที่ไหลผ่าน ไม่ใช่ถ่านโค้กง่าย การทำให้ความร้อนของวัสดุลดลงน้อยที่สุด
เนื่องจากการใช้ความร้อนแฝงของไอน้ำทุติยภูมิรีไซเคิล 100% ให้หลีกเลี่ยงการใช้ไอน้ำสดอย่างสมบูรณ์ จึงลดการใช้ไอน้ำลงอย่างมาก
สำหรับวัสดุที่ไวต่อความร้อนสามารถใช้กับปั๊มสุญญากาศ ซึ่งสามารถทำได้ใกล้กับแรงดันสัมบูรณ์ภายใต้สุญญากาศ เพื่อให้เกิดการระเหยที่อุณหภูมิต่ำ อุณหภูมิการระเหยขั้นต่ำสามารถอยู่ที่ 50 ℃
การควบคุมกระบวนการและระบบอัตโนมัติอย่างง่าย——เนื่องจากการกักเก็บของเหลวเพียงเล็กน้อย เครื่องระเหยฟิล์มที่ตกลงมาจึงสามารถเปลี่ยนแปลงได้ตามระดับสูญญากาศ/ความสามารถในการป้อน/ความเข้มข้น/อุณหภูมิที่แตกต่างกัน ซึ่งเป็นเงื่อนไขพื้นฐานสำหรับคุณภาพของผลิตภัณฑ์ที่มั่นคง
ความสามารถในการจัดการอาจสูงถึง 100T/h โดยมีข้อดี เช่น พื้นที่ขนาดเล็ก โครงสร้างกะทัดรัด การทำงานที่มั่นคง และอื่นๆ
การใช้เครื่องระเหยแบบบีบอัดด้วยไอน้ำเชิงกล MVR เมื่อเทียบกับอุปกรณ์การระเหยแบบเดิมที่คำนวณโดยการระเหยน้ำ 1T
| ชื่อ | ไอน้ำ | พลังงานไฟฟ้า | ต้นทุนรวม (RMB) | ||
| ความสามารถในการระเหย (กก./ชม.) | การบริโภค (T) | ค่าใช้จ่าย (หยวน) | การบริโภค (กิโลวัตต์) | ค่าใช้จ่าย (หยวน) | |
| เครื่องระเหยผลเดี่ยว | 1.1 | 220 | 3 | 2.1 | 222.1 |
| เครื่องระเหยแบบดับเบิ้ลเอฟเฟค | 0.55 | 110 | 3 | 2.1 | 112.1 |
| เครื่องระเหยสามผล | 0.4 | 88 | 3 | 2.1 | 90.1 |
| เครื่องระเหย MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |
การวาดภาพหลักการทำงาน

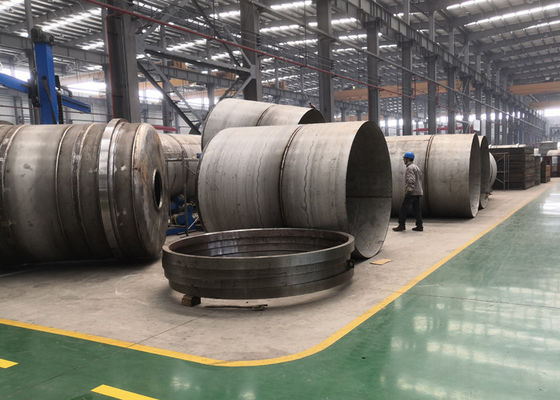

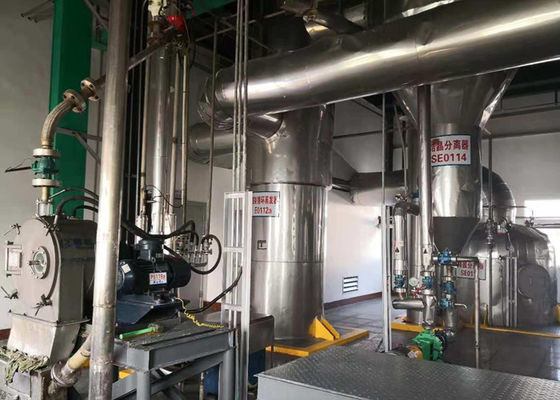

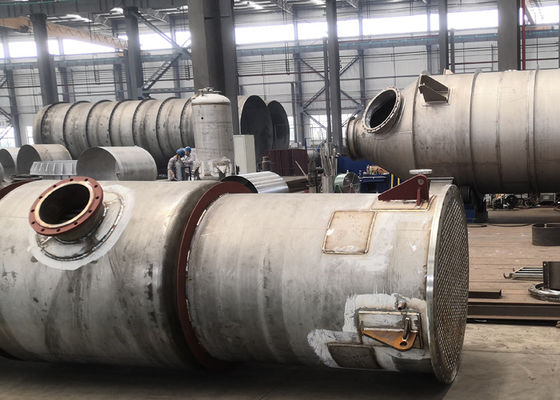

รายละเอียดสินค้า
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
