เครื่องระเหยความร้อนแบบบีบอัดด้วยความร้อน (TVR) ที่มีประสิทธิภาพสูงในอาหาร ยา เคมีภัณฑ์ วิศวกรรมชีวภาพ
หลักการ
ไอน้ำส่วนหนึ่งถูกบีบอัดให้มีระดับความดันและอุณหภูมิที่สูงขึ้นโดยปั๊มไอพ่นไอน้ำที่มีไอน้ำ เพื่อให้สามารถใช้เป็นสื่อความร้อนได้
คำอธิบายกระบวนการ
สารละลายถูกทำให้ร้อนด้วยคอนเดนเสทและเข้าสู่วงจรการระเหยที่นี่จะผสมกับสารละลายหมุนเวียนและอุ่นในเครื่องทำความร้อน H ในเครื่องระเหย V ตัวทำละลาย (น้ำ) จะระเหยขณะทำให้สารละลายเย็นลงจนถึงอุณหภูมิเดือดไอน้ำที่เกิดขึ้นจะถูกบีบอัดให้มีระดับความดันและอุณหภูมิที่สูงขึ้นโดยปั๊มไอพ่นไอน้ำโดยใช้ไอน้ำ เพื่อให้สามารถใช้เป็นสื่อความร้อนเพื่อให้ความร้อนแก่สารละลายที่หมุนเวียนไอส่วนเกินจะควบแน่นถ้าเกลือจะตกผลึกในพืช การระเหยเพิ่มเติมจะทำให้สารละลายเข้มข้นจนเกิดผลึกขึ้นหากต้องการ ผลึกในสารแขวนลอยสามารถแยกออกจากสารละลายและทำให้แห้งได้
เทอร์โมคอมเพรสเซอร์
เทอร์โมคอมเพรสเซอร์ออกแบบมาเพื่อรีไซเคิลพลังงานความร้อนโดยการดักจับและบีบอัดไอน้ำเสียเพื่อใช้ในที่อื่น
เทอร์โมคอมเพรสเซอร์ เช่น อีเจ็คเตอร์ ไม่มีชิ้นส่วนที่เคลื่อนไหวการออกแบบทางกลไกประกอบด้วยตู้อบไอน้ำ ตัวยึดหัวฉีด หัวฉีด และดิฟฟิวเซอร์
เทอร์โมคอมเพรสเซอร์ใช้ไอน้ำแรงดันสูงเป็นของเหลวกระตุ้น ซึ่งเข้าสู่ช่องไอน้ำและขยายออกทางหัวฉีด
ไอน้ำความเร็วสูงจะดึงไอน้ำเสียเข้าไปในห้องผสมซึ่งของเหลวจะถูกรวมเข้าด้วยกัน
จากนั้นของเหลวผสมจะถูกบีบอัดใหม่ให้เป็นแรงดันทันทีผ่านดิฟฟิวเซอร์ ซึ่งทำหน้าที่เป็นหัวฉีดย้อนกลับ โดยจะเปลี่ยนพลังงานความเร็วเป็นพลังงานแรงดัน
เทอร์โมคอมเพรสเซอร์ได้รับการออกแบบสำหรับการใช้งานในอุตสาหกรรมอาหาร ปิโตรเลียม เคมี พลังงาน และกระดาษโดยทั่วไปแล้วการอัดความร้อนจะใช้ในอุตสาหกรรมนมและน้ำผลไม้เพื่อนำไอน้ำกลับมาใช้ใหม่จากเครื่องระเหยระหว่างกระบวนการปรับความเข้มข้น
เทอร์โมคอมเพรสเซอร์ทั้งหมดได้รับการออกแบบและทดสอบประสิทธิภาพเพื่อให้ตรงตามข้อกำหนดที่เข้มงวดของลูกค้าของเรา
หากต้องการเรียนรู้เพิ่มเติมเกี่ยวกับระบบระบายความร้อนด้วยคอมเพรสเซอร์เทอร์โม และเพื่อหารือเกี่ยวกับกระบวนการหรือการใช้งานเฉพาะของคุณ โปรดติดต่อเรา
ลักษณะเฉพาะ
ต้องใช้พลังงานการระเหยเพียงเล็กน้อยในรูปของไอน้ำสด
ต้นทุนการลงทุนต่ำ
สามารถติดตั้งเพิ่มเติมในโรงงานที่มีอยู่ได้
เหมาะสำหรับการใช้งานต่างๆ
รุ่นต่างๆ
เพิ่มจำนวนขั้นตอนเพื่อลดการใช้ไอน้ำ
มีหรือไม่มีการแยกเกลือ
แนวคิดการอุ่นเครื่องที่แตกต่างกัน
การควบแน่นของไอส่วนเกินในเครื่องควบแน่นแบบผสมหรือพื้นผิว
| การเปรียบเทียบประสิทธิภาพ สำหรับ แตกต่าง เครื่องระเหย | ||||
| สิ่งของ | เครื่องระเหยผลเดี่ยว | เครื่องระเหยแบบมัลติฟังก์ชั่น | เครื่องระเหย TVR | เครื่องระเหย MVR |
| การใช้พลังงาน | การใช้พลังงานสูงกว่าอย่างอื่นมาก น้ำ 1 ตันจะใช้ไอน้ำ 1 ตันในทางทฤษฎี | เมื่อเทียบกับการอนุรักษ์พลังงาน | บนพื้นฐานของเครื่องระเหยแบบหลายเอฟเฟกต์แบบดั้งเดิม เอฟเฟกต์เพิ่มอีกหนึ่งอย่าง แต่ต้องใช้แรงดันไอน้ำที่สูงกว่า | เทคโนโลยีประหยัดพลังงานสูงสุดสำหรับเครื่องระเหยแต่กินไฟ 10-40kwh |
| พื้นที่ชั้น | เล็ก | ใหญ่ | ใหญ่ | เล็ก |
| แหล่งพลังงาน | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ ต้องการไอน้ำแรงดันสูง | ไฟฟ้า ไม่ต้องการโครงข่ายท่อ ระบบหมุนเวียนแบบวงรอบทั้งหมด |
| ระบบอัตโนมัติ | กึ่งอัตโนมัติ | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง |
การวาดภาพหลักการทำงาน

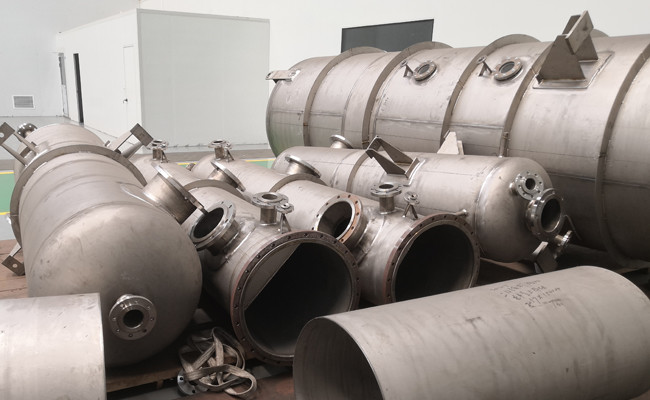

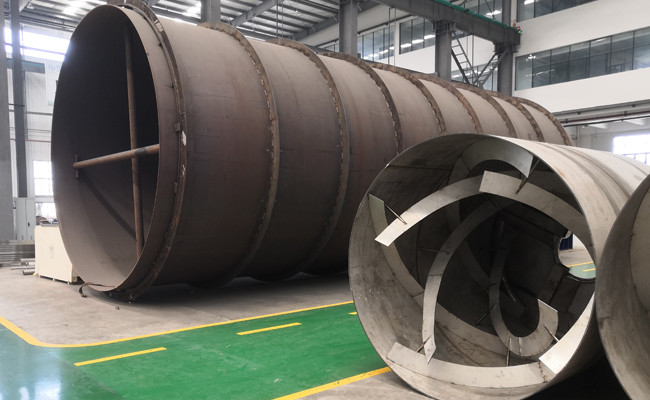

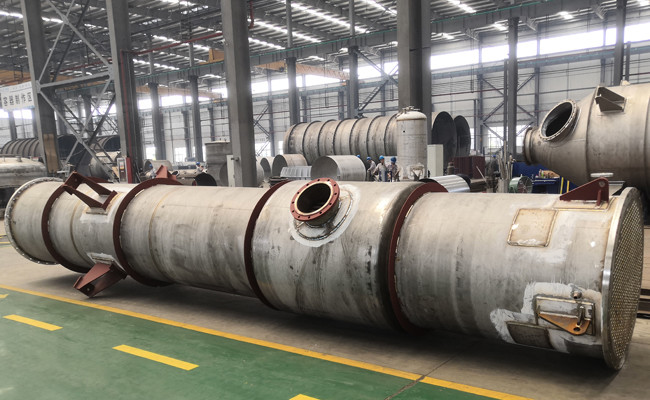

เว็บไซต์เวิร์คช็อป
ใบรับรอง
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
