ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูงทางอุตสาหกรรม
การบีบอัดด้วยความร้อน (TVR)
วิธีการลดการใช้พลังงานของระบบระเหยด้วยไอน้ำร้อน
ใช้ไอน้ำแรงดันสูงเป็นของเหลวขับเคลื่อนไปยังเครื่องพ่นไอน้ำ เพื่อนำไอน้ำแรงดันต่ำกลับมาใช้ใหม่ และปล่อยไอน้ำที่รวมกันด้วยแรงดันระดับกลางที่มีประโยชน์มากกว่า
วัฏจักรการอัดไอจะขึ้นอยู่กับอุณหภูมิการควบแน่นของไอน้ำแรงดันต่ำที่เพิ่มขึ้นตามความดันที่เพิ่มขึ้น
หลักการทำงาน
Evaporator Falling Film TVR ถูกป้อนจากพื้นที่กระบวนการเปียกจากผลิตภัณฑ์ถังสมดุลถูกทำให้ร้อนจนถึงอุณหภูมิเดือดอย่างน้อยของ Calandria แรก ขึ้นอยู่กับความต้องการของผลิตภัณฑ์ขั้นสุดท้ายซึ่งสามารถทำได้โดยใช้เครื่องแลกเปลี่ยนความร้อนแบบเพลท เครื่องแลกเปลี่ยนความร้อนแบบท่อ และ/หรือเครื่องทำความร้อนโดยตรงโดยใช้คอนเดนเสท ไอระเหยส่วนเกิน ไอน้ำและ/หรือน้ำร้อนหลังจากกระบวนการให้ความร้อน ผลิตภัณฑ์จะถูกป้อนไปยัง calandria แรกที่ผลิตภัณฑ์เริ่มระเหยเครื่องระเหยทำงานตามหลักการฟิล์มตก ซึ่งหมายความว่าผลิตภัณฑ์และไอจะไหลลงมาทางท่อที่ด้านล่าง ความเข้มข้นจะตกลงมาและไอจะถูกดูดเข้าไปในเครื่องแยก โดยที่หยดความเข้มข้นที่เล็กกว่าจะถูกแยกออกจากไอผลิตภัณฑ์เข้มข้นจะถูกสูบไปยังรอบถัดไป โดยผลิตภัณฑ์จะถูกทำให้เข้มข้นต่อไปหลังจากที่ผลิตภัณฑ์ Calandria Pass ขั้นสุดท้ายถูกปั๊มแล้ว ขึ้นอยู่กับผลิตภัณฑ์และคุณสมบัติการควบแน่นที่ต้องการ ไปยัง Calandria ถัดไป ถังรวมความเข้มข้นของเครื่องเป่าหรือผ่านเครื่องทำความเย็นแบบแฟลชไปยังถังตกผลึกเนื่องจากปริมาณการระเหยของน้ำมีจำกัด และความแตกต่างของอุณหภูมิที่ต้องการค่อนข้างสูง ไอน้ำจึงถูกใช้เป็นแรงผลักดันสิ่งนี้เรียกว่าการอัดความร้อนด้วยไอความร้อน (TVR)ขึ้นอยู่กับความจุและความต้องการเฉพาะของผลิตภัณฑ์ จำนวนขั้นตอนและเทอร์โมคอมเพรสเซอร์ถูกกำหนดไว้ตัวควบคุมความหนาแน่นในการไหลแบบเข้มข้นใช้เพื่อกำหนดการไหลของไอน้ำไปที่เทอร์โมคอมเพรสเซอร์
ไฮไลท์
การผลิตที่ยาวนานเนื่องจากมาตรฐานด้านสุขอนามัยที่สูง
เทคโนโลยีที่พิสูจน์แล้ว
ทำความสะอาดได้เต็มที่ (Cleaning in Place)

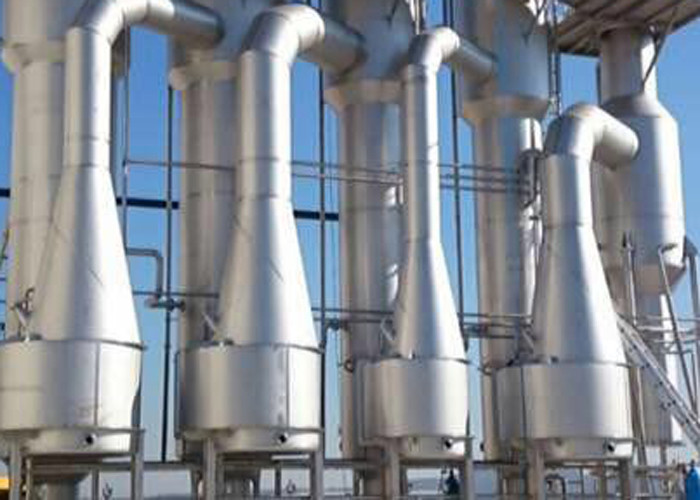

เครื่องระเหย TVR
ความสามารถในการระเหยของน้ำ (T / h)
1.2,1.5,2.4,3,3.6,4,5,6,6.5,8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65, 75,85,100,120,150,180,200,240,270,300......
อุปกรณ์นี้เป็นอุปกรณ์ความเข้มข้นอย่างต่อเนื่อง ซึ่งประกอบด้วยปั๊มความร้อนไอน้ำ TVP ท่อความร้อน ห้องระเหย คอนเดนเซอร์ ปั๊มสุญญากาศ ปั๊มหมุนเวียนหมุนเวียน และแพลตฟอร์มการทำงานเหมาะสำหรับความเข้มข้นในอาหาร ยา เคมี วิศวกรรมชีวภาพ วิศวกรรมสิ่งแวดล้อม การกู้คืนของเหลวเสีย และอุตสาหกรรมอื่น ๆอุปกรณ์นี้ใช้เทคโนโลยีปั๊มความร้อน TVR เพื่อประหยัดพลังงานได้มากการเพิ่มปั๊มความร้อน TVR สามารถประหยัดพลังงานได้ อย่างน้อยเทียบเท่ากับอีกหนึ่งเอฟเฟกต์ นั่นคือการใช้ไอน้ำของเอฟเฟกต์สี่อย่าง + TVR นั้นโดยทั่วไปแล้วจะเหมือนกับเอฟเฟกต์ห้ารายการ
| การเปรียบเทียบประสิทธิภาพ สำหรับ แตกต่าง เครื่องระเหย | ||||
| สิ่งของ | เครื่องระเหยผลเดี่ยว | เครื่องระเหยแบบมัลติฟังก์ชั่น | เครื่องระเหย TVR | เครื่องระเหย MVR |
| การใช้พลังงาน | การใช้พลังงานสูงกว่าอย่างอื่นมาก น้ำ 1 ตันจะใช้ไอน้ำ 1 ตันในทางทฤษฎี | เมื่อเทียบกับการอนุรักษ์พลังงาน | บนพื้นฐานของเครื่องระเหยแบบหลายเอฟเฟกต์แบบดั้งเดิม เอฟเฟกต์เพิ่มอีกหนึ่งอย่าง แต่ต้องใช้แรงดันไอน้ำที่สูงกว่า | เทคโนโลยีประหยัดพลังงานสูงสุดสำหรับเครื่องระเหยแต่กินไฟ 10-40kwh |
| พื้นที่ชั้น | เล็ก | ใหญ่ | ใหญ่ | เล็ก |
| แหล่งพลังงาน | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ ต้องการไอน้ำแรงดันสูง | ไฟฟ้า ไม่ต้องการโครงข่ายท่อ ระบบหมุนเวียนแบบวงรอบทั้งหมด |
| ระบบอัตโนมัติ | กึ่งอัตโนมัติ | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง |

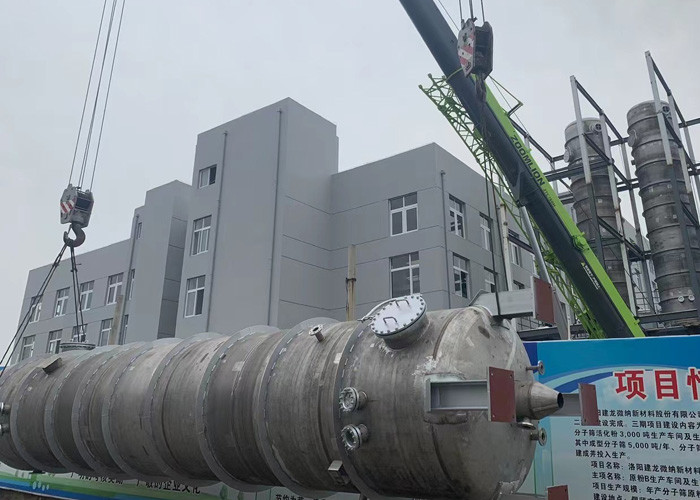

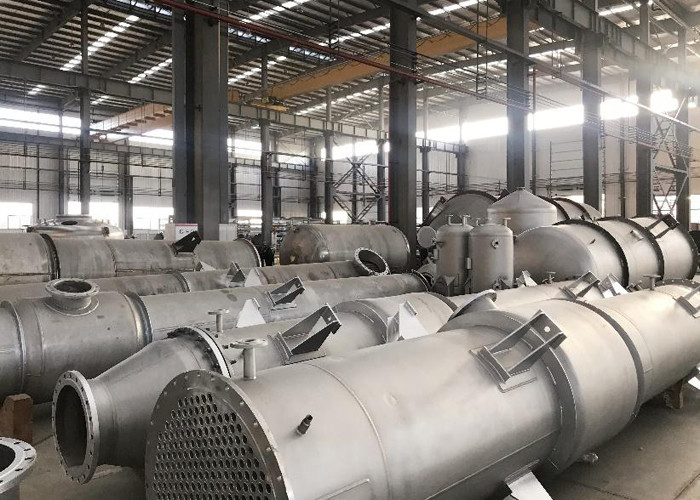

สิ่งอำนวยความสะดวกการผลิตและผ่อนชำระ
