การระเหยด้วยการอัดไอด้วยความร้อนแบบประหยัดพลังงานในการผลิตสารเคมีกำจัดศัตรูพืช

การประหยัดพลังงาน การระเหยแบบบีบอัดด้วยความร้อนที่ใช้กันอย่างแพร่หลายในสารเคมี การผลิตยาฆ่าแมลง

อุปกรณ์ระเหยและความเข้มข้นของ TVR

เป็นอุปกรณ์ตกผลึกความเข้มข้นของการระเหยซึ่งใช้ปั๊มความร้อน TVR เพื่อบีบอัดส่วนของไอน้ำทุติยภูมิใหม่เป็นแหล่งความร้อนของห้องทำความร้อน

จำเป็นต้องมีเงื่อนไขการจ่ายไอน้ำอิ่มตัวที่สูงกว่า 0.7MPa

ประสิทธิภาพของ TVR เกี่ยวข้องโดยตรงกับผลของการประหยัดไอน้ำ ดังนั้นจึงจำเป็นต้องใช้ผลิตภัณฑ์ที่รับประกันประสิทธิภาพการทำงาน

หากคุณภาพและประสิทธิภาพของ TVR ไม่ดี ผลการประหยัดไอน้ำจะไม่ชัดเจน และง่ายต่อการเสียหายเนื่องจากเสียงและการสั่นสะเทือน

หลักการทำงาน:

ขอบเขตการใช้งาน:

เครื่องตกผลึกการระเหยแบบระเหยด้วยไอน้ำร้อนใช้กันอย่างแพร่หลายในอาหาร แป้ง เครื่องดื่ม ยา ยาฆ่าแมลง เคมี และอุตสาหกรรมอื่น ๆ ตลอดจนอุปกรณ์การระเหยและความเข้มข้นในด้านน้ำเสียที่มีความเข้มข้นสูงในโครงการบำบัดน้ำเพื่อสิ่งแวดล้อมเหมาะอย่างยิ่งสำหรับการระเหย ความเข้มข้น และการตกผลึกของเกลืออนินทรีย์ เช่น โซเดียมคลอไรด์ โซดาไฟ และสารละลายเข้มข้นที่มีตัวทำละลายอินทรีย์

องค์ประกอบของระบบ:

เครื่องอุ่น เครื่องอัดไอน้ำ เครื่องระเหย เครื่องแยก ปั๊มหมุนเวียน ระบบควบคุมไฟฟ้า ระบบเชื่อมต่อท่อ แท่นโครงเหล็ก และระบบอื่นๆ

เมื่อไอน้ำความร้อนถูกบีบอัดใหม่ ตามหลักการปั๊มความร้อน ไอน้ำจากห้องเดือดจะถูกบีบอัดให้มีความดันสูงขึ้นในห้องทำความร้อนนั่นคือพลังงานจะถูกเพิ่มเข้าไปในไอน้ำเนื่องจากอุณหภูมิไอน้ำอิ่มตัวที่สอดคล้องกับความดันในห้องทำความร้อนจะสูงกว่า ไอน้ำจึงสามารถนำกลับมาใช้ใหม่เพื่อให้ความร้อนได้ด้วยเหตุนี้จึงใช้เครื่องอัดไอน้ำแบบไอพ่นทำงานตามหลักการของปั๊มเจ็ท ไม่มีชิ้นส่วนที่เคลื่อนไหว ออกแบบได้เรียบง่ายและมีประสิทธิภาพ และรับประกันความน่าเชื่อถือในการทำงานสูงสุด

การใช้เครื่องอัดไอความร้อนมีผลในการประหยัดพลังงานเช่นเดียวกับการเพิ่มเครื่องระเหยผลการทำงานของเครื่องอัดไอความร้อนต้องใช้ไอน้ำสดจำนวนหนึ่งซึ่งเรียกว่าไอน้ำกระตุ้นไอน้ำแรงจูงใจเหล่านี้จะต้องถูกส่งไปยังเอฟเฟกต์ถัดไปหรือส่งไปยังคอนเดนเซอร์เป็นไอน้ำที่เหลือพลังงานที่เหลืออยู่ในไอน้ำที่เหลือนั้นเทียบเท่ากับพลังงานที่ได้จากไอน้ำแรงจูงใจ

ส่วนหนึ่งของไอน้ำทุติยภูมิจากตัวแยกถูกขับเคลื่อนโดยไอน้ำแรงดันสูงสำหรับทำงาน และเข้าสู่ตัวขับเพื่อผสม เพิ่มแรงดัน จากนั้นเข้าสู่ห้องทำความร้อนเป็นไอน้ำร้อนเพื่อให้ความร้อนกับของเหลวอีกส่วนหนึ่งเข้าสู่คอนเดนเซอร์และคายประจุออกมาหลังจากการควบแน่นไอน้ำร้อนจะควบแน่นเป็นน้ำในห้องทำความร้อนและระบายออกสารละลายในท่อระเหยและเข้มข้นภายใต้การให้ความร้อนของไอน้ำร้อน และระบายออกหลังจากบรรลุข้อกำหนด

ปั๊มความร้อนแบบไอน้ำเจ็ทมีลักษณะโครงสร้างที่เรียบง่าย การทำงานที่มั่นคง และราคาต่ำการใช้ปั๊มความร้อนแบบไอพ่นไอน้ำ ประสิทธิภาพเทียบเท่ากับการเพิ่มเครื่องระเหยผล

ลักษณะเฉพาะ

ต้องใช้พลังงานการระเหยเพียงเล็กน้อยในรูปของไอน้ำสด

ต้นทุนการลงทุนต่ำ

สามารถติดตั้งเพิ่มเติมในโรงงานที่มีอยู่ได้

เหมาะสำหรับการใช้งานต่างๆ

รุ่นต่างๆ

เพิ่มจำนวนขั้นตอนเพื่อลดการใช้ไอน้ำ

มีหรือไม่มีการแยกเกลือ

แนวคิดการอุ่นเครื่องที่แตกต่างกัน

การควบแน่นของไอส่วนเกินในเครื่องควบแน่นแบบผสมหรือพื้นผิว

การวาดภาพหลักการทำงาน

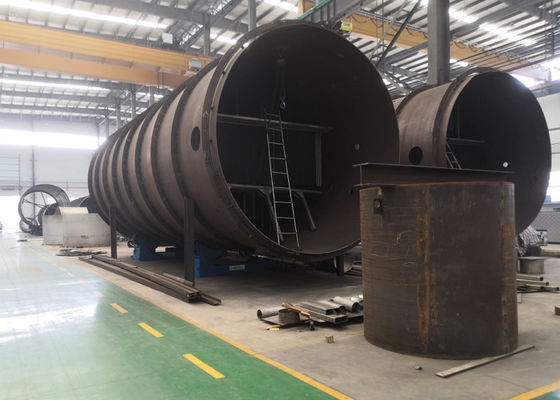

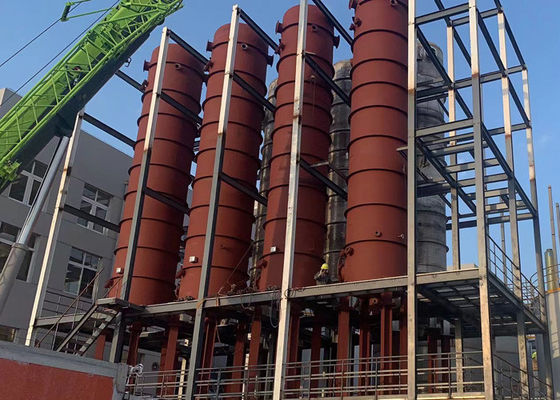

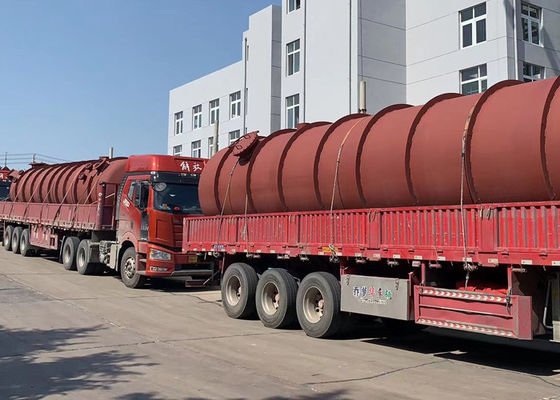

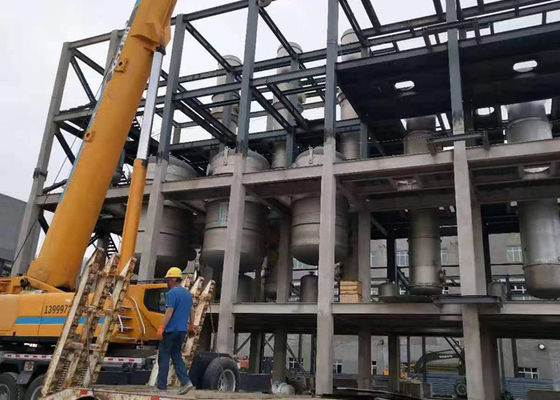

การประชุมเชิงปฏิบัติการและการติดตั้งของลูกค้า
