ราคาโรงงานสำหรับระบบการระเหยแบบบีบอัดด้วยความร้อนด้วยความร้อนในการบำบัดน้ำเสียจากสิ่งแวดล้อม
เครื่องระเหย TVR
เครื่องระเหย TVR ใช้ Thermal Vapor Recompression เพื่อบีบอัดส่วนหนึ่งของไอจากเครื่องแยกไอและผสมกับไอน้ำเพื่อให้ความร้อนในขั้นตอนแรก
กระบวนการสำหรับเครื่องระเหย TVR
ปกติแล้ว Thermal Vapor Recompression (TVR) จะเกิดขึ้นในช่วงหนึ่งหรือหลายขั้นตอน โดยใช้ไอน้ำแรงดันปานกลางหรือแรงดันสูงในตัวดีดออก ซึ่งจะนำไอน้ำบางส่วนกลับมาใช้ใหม่จากเครื่องแยกไอและผสมกับไอน้ำส่วนผสมนี้ใช้สำหรับให้ความร้อนในขั้นตอนการระเหยครั้งแรก
ปริมาณการใช้ไอน้ำสำหรับเครื่องระเหย TVR จะแตกต่างกันระหว่างประมาณไอน้ำ 0.3 - 0.07 กก. ต่อการระเหยของน้ำ 1 กก. ขึ้นอยู่กับจำนวนขั้นตอนที่เกิดการบีบอัดใหม่
การออกแบบนี้ให้เครื่องจักรที่มีราคาต่ำกว่าการออกแบบระบบทำความร้อนด้วยไอน้ำแบบตรง แต่ต้องใช้แรงดันไอน้ำที่เป็นแรงจูงใจ
เครื่องระเหยแบบบีบอัดด้วยความร้อน
เครื่องระเหยแบบบีบอัดด้วยความร้อน (TVR) ใช้เทอร์โมคอมเพรสเซอร์เพื่อลดปริมาณไอน้ำที่ต้องใช้ต่อการระเหย 1 ปอนด์ ซึ่งจะช่วยลดการใช้พลังงานและลดต้นทุนได้ในที่สุด
คุณสมบัติของเครื่องตกผลึกการระเหยแบบบีบอัดไอความร้อน:
1. ในกระบวนการบีบอัดไอความร้อน ไอน้ำในห้องเดือดจะถูกบีบอัดใหม่ให้มีความดันสูงขึ้นในห้องทำความร้อนตามหลักการปั๊มความร้อน
2. อุณหภูมิไอน้ำอิ่มตัวที่สอดคล้องกับแรงดันไอน้ำร้อนนี้สูง
พารามิเตอร์ตัวตกผลึกการระเหยด้วยการอัดไอด้วยความร้อน:
การระเหย (t/h) 0.5-4
ปริมาณการใช้ไอน้ำดิบ (t/h) การระเหย 0.2x/เครื่องวัดสามผล
แรงดันไอน้ำดิบ (MPa) 0.2-0.4
อัตราส่วนการใช้พลังงานไอน้ำ (t/t) 0.02
กำลังไฟฟ้า(Kw) (28-62)x ระเหย
คอมเพรสเซอร์ให้ช่วงอุณหภูมิ 10-40 ℃
ช่วงอุณหภูมิการระเหย 40-80 ℃
แอปพลิเคชัน
Evaporator Falling Film TVR ให้ระบบการระเหยแบบอัตโนมัติและต่อเนื่องอย่างสมบูรณ์Evaporator Falling Film TVR เหมาะสำหรับการผลิตผลิตภัณฑ์ครบวงจรระบบได้รับการออกแบบมาเฉพาะลูกค้า ดังนั้นจึงมีให้สำหรับองค์ประกอบและความสามารถของผลิตภัณฑ์ที่หลากหลาย
การเปรียบเทียบประสิทธิภาพ สำหรับ แตกต่าง เครื่องระเหย | ||||
สิ่งของ | เครื่องระเหยผลเดี่ยว | เครื่องระเหยแบบมัลติฟังก์ชั่น | เครื่องระเหย TVR | เครื่องระเหย MVR |
การใช้พลังงาน | การใช้พลังงานสูงกว่าอย่างอื่นมาก น้ำ 1 ตันจะใช้ไอน้ำ 1 ตันในทางทฤษฎี | เมื่อเทียบกับการอนุรักษ์พลังงาน | บนพื้นฐานของเครื่องระเหยแบบหลายเอฟเฟกต์แบบดั้งเดิม เอฟเฟกต์เพิ่มอีกหนึ่งอย่าง แต่ต้องใช้แรงดันไอน้ำที่สูงกว่า | เทคโนโลยีประหยัดพลังงานสูงสุดสำหรับเครื่องระเหยแต่กินไฟ 10-40kwh |
พื้นที่ชั้น | เล็ก | ใหญ่ | ใหญ่ | เล็ก |
แหล่งพลังงาน | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ ต้องการไอน้ำแรงดันสูง | ไฟฟ้า ไม่ต้องการโครงข่ายท่อ ระบบหมุนเวียนแบบวงรอบทั้งหมด |
ระบบอัตโนมัติ | กึ่งอัตโนมัติ | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง |

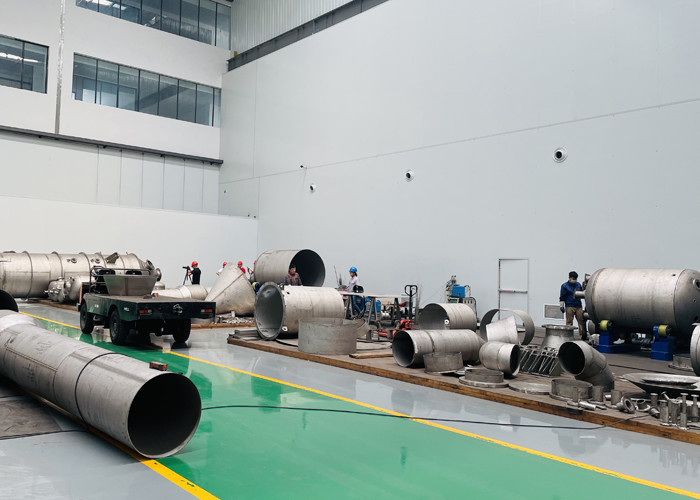

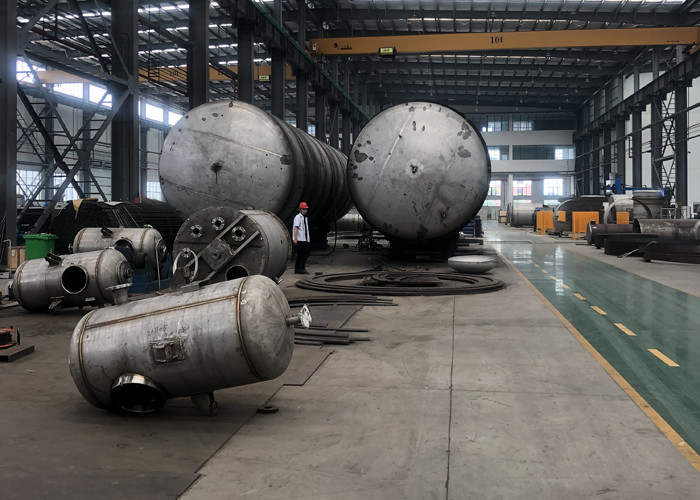

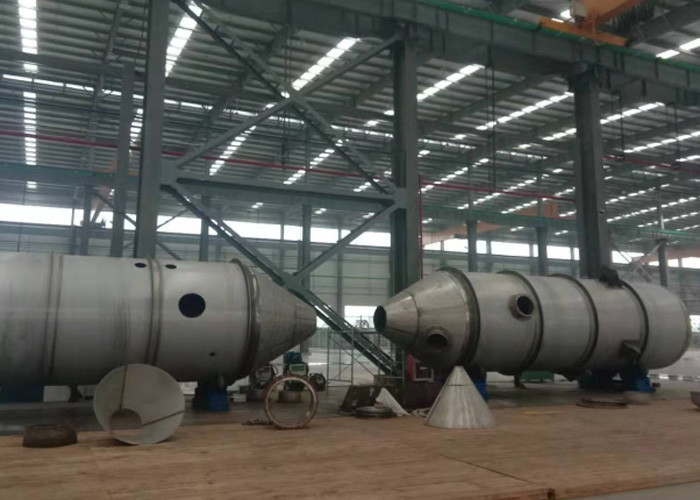

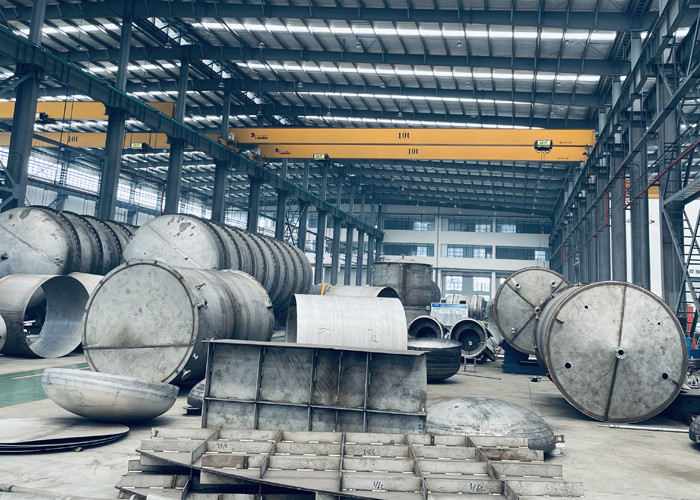

อุปกรณ์การผลิตขั้นสูง
