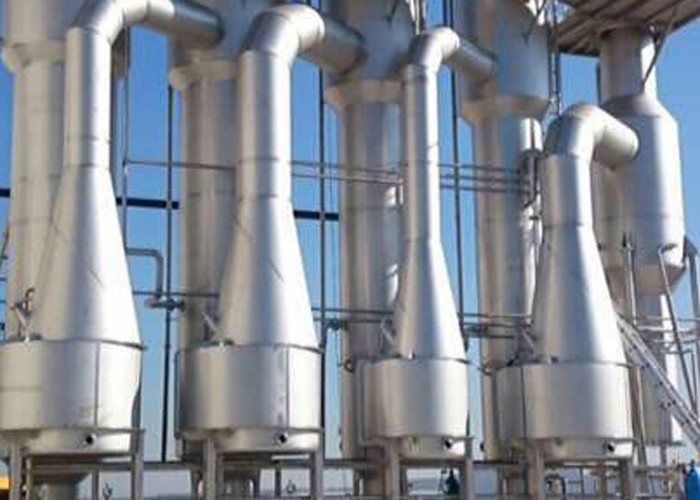

สแตนเลสระบายความร้อนด้วยไอความร้อน (TVR) โดยเทอร์โมคอมเพรสเซอร์ Jet vapor
องค์ประกอบของระบบ:
เครื่องอุ่น เครื่องอัดไอน้ำ เครื่องระเหย เครื่องแยก ปั๊มหมุนเวียน ระบบควบคุมไฟฟ้า ระบบเชื่อมต่อท่อ แท่นโครงเหล็ก และระบบอื่นๆ
เมื่อไอน้ำความร้อนถูกบีบอัดใหม่ ตามหลักการปั๊มความร้อน ไอน้ำจากห้องเดือดจะถูกบีบอัดให้มีความดันสูงขึ้นในห้องทำความร้อนนั่นคือพลังงานจะถูกเพิ่มเข้าไปในไอน้ำเนื่องจากอุณหภูมิไอน้ำอิ่มตัวที่สอดคล้องกับความดันในห้องทำความร้อนจะสูงกว่า ไอน้ำจึงสามารถนำกลับมาใช้ใหม่เพื่อให้ความร้อนได้ด้วยเหตุนี้จึงใช้เครื่องอัดไอน้ำแบบไอพ่นทำงานตามหลักการของปั๊มเจ็ท ไม่มีชิ้นส่วนที่เคลื่อนไหว ออกแบบได้เรียบง่ายและมีประสิทธิภาพ และรับประกันความน่าเชื่อถือในการทำงานสูงสุด
การใช้เครื่องอัดไอความร้อนมีผลในการประหยัดพลังงานเช่นเดียวกับการเพิ่มเครื่องระเหยผลการทำงานของเครื่องอัดไอความร้อนต้องใช้ไอน้ำสดจำนวนหนึ่งซึ่งเรียกว่าไอน้ำกระตุ้นไอน้ำแรงจูงใจเหล่านี้จะต้องถูกส่งไปยังเอฟเฟกต์ถัดไปหรือส่งไปยังคอนเดนเซอร์เป็นไอน้ำที่เหลือพลังงานที่เหลืออยู่ในไอน้ำที่เหลือนั้นเทียบเท่ากับพลังงานที่ได้จากไอน้ำแรงจูงใจ
ส่วนหนึ่งของไอน้ำทุติยภูมิจากตัวแยกถูกขับเคลื่อนโดยไอน้ำแรงดันสูงสำหรับทำงาน และเข้าสู่ตัวขับเพื่อผสม เพิ่มแรงดัน จากนั้นเข้าสู่ห้องทำความร้อนเป็นไอน้ำร้อนเพื่อให้ความร้อนกับของเหลวอีกส่วนหนึ่งเข้าสู่คอนเดนเซอร์และคายประจุออกมาหลังจากการควบแน่นไอน้ำร้อนจะควบแน่นเป็นน้ำในห้องทำความร้อนและระบายออกสารละลายในท่อระเหยและเข้มข้นภายใต้การให้ความร้อนของไอน้ำร้อน และระบายออกหลังจากบรรลุข้อกำหนด
ปั๊มความร้อนแบบไอน้ำเจ็ทมีลักษณะโครงสร้างที่เรียบง่าย การทำงานที่มั่นคง และราคาต่ำการใช้ปั๊มความร้อนแบบไอพ่นไอน้ำ ประสิทธิภาพเทียบเท่ากับการเพิ่มเครื่องระเหยผล
เครื่องระเหยแบบบีบอัดด้วยความร้อน
เครื่องระเหยแบบบีบอัดด้วยความร้อน (TVR) ใช้เทอร์โมคอมเพรสเซอร์เพื่อลดปริมาณไอน้ำที่ต้องใช้ต่อการระเหย 1 ปอนด์ ซึ่งจะช่วยลดการใช้พลังงานและลดต้นทุนได้ในที่สุด
เครื่องระเหย TVR
เครื่องระเหย TVR ใช้ Thermal Vapor Recompression เพื่อบีบอัดส่วนหนึ่งของไอจากเครื่องแยกไอและผสมกับไอน้ำเพื่อให้ความร้อนในขั้นตอนแรก
กระบวนการสำหรับเครื่องระเหย TVR
ปกติแล้ว Thermal Vapor Recompression (TVR) จะเกิดขึ้นในช่วงหนึ่งหรือหลายขั้นตอน โดยใช้ไอน้ำแรงดันปานกลางหรือแรงดันสูงในตัวดีดออก ซึ่งจะนำไอน้ำบางส่วนกลับมาใช้ใหม่จากเครื่องแยกไอและผสมกับไอน้ำส่วนผสมนี้ใช้สำหรับให้ความร้อนในขั้นตอนการระเหยครั้งแรก
ปริมาณการใช้ไอน้ำสำหรับเครื่องระเหย TVR จะแตกต่างกันระหว่างประมาณไอน้ำ 0.3 - 0.07 กก. ต่อการระเหยของน้ำ 1 กก. ขึ้นอยู่กับจำนวนขั้นตอนที่เกิดการบีบอัดใหม่
การออกแบบนี้ให้เครื่องจักรที่มีราคาต่ำกว่าการออกแบบระบบทำความร้อนด้วยไอน้ำแบบตรง แต่ต้องใช้แรงดันไอน้ำที่เป็นแรงจูงใจ
แอปพลิเคชัน
Evaporator Falling Film TVR ให้ระบบการระเหยแบบอัตโนมัติและต่อเนื่องอย่างสมบูรณ์Evaporator Falling Film TVR เหมาะสำหรับการผลิตผลิตภัณฑ์ครบวงจรระบบได้รับการออกแบบมาเฉพาะลูกค้า ดังนั้นจึงมีให้สำหรับองค์ประกอบและความสามารถของผลิตภัณฑ์ที่หลากหลาย
| การเปรียบเทียบประสิทธิภาพ สำหรับ แตกต่าง เครื่องระเหย | ||||
| สิ่งของ | เครื่องระเหยผลเดี่ยว | เครื่องระเหยแบบมัลติฟังก์ชั่น | เครื่องระเหย TVR | เครื่องระเหย MVR |
| การใช้พลังงาน | การใช้พลังงานสูงกว่าอย่างอื่นมาก น้ำ 1 ตันจะใช้ไอน้ำ 1 ตันในทางทฤษฎี | เมื่อเทียบกับการอนุรักษ์พลังงาน | บนพื้นฐานของเครื่องระเหยแบบหลายเอฟเฟกต์แบบดั้งเดิม เอฟเฟกต์เพิ่มอีกหนึ่งอย่าง แต่ต้องใช้แรงดันไอน้ำที่สูงกว่า | เทคโนโลยีประหยัดพลังงานสูงสุดสำหรับเครื่องระเหยแต่กินไฟ 10-40kwh |
| พื้นที่ชั้น | เล็ก | ใหญ่ | ใหญ่ | เล็ก |
| แหล่งพลังงาน | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ ต้องการไอน้ำแรงดันสูง | ไฟฟ้า ไม่ต้องการโครงข่ายท่อ ระบบหมุนเวียนแบบวงรอบทั้งหมด |
| ระบบอัตโนมัติ | กึ่งอัตโนมัติ | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง |
คำถามที่พบบ่อย
อะไรคือความแตกต่างระหว่างเครื่องระเหย MVR และ TVR?
MVR เป็นระบบบีบอัดไอแบบเครื่องกล แหล่งพลังงานคือกำลัง/ไฟฟ้า ใช้พลังงานต่ำมาก
TVR เป็นระบบ Thermal Vapor Recompression - แหล่งพลังงานคือไอน้ำ การใช้พลังงานขึ้นอยู่กับจำนวนขั้นตอน (calandrias) ของการระเหย
ทำไมต้องใช้เครื่องระเหยฟิล์มตก?
เครื่องระเหยฟิล์มที่ตกลงมาเป็นวิธีที่อ่อนโยนในการกำจัดน้ำด้วยวิธีที่ประหยัดพลังงานมากรอยเท้าขนาดเล็กสำหรับการระเหยสูง
คุณสามารถใส่ของแข็งทั้งหมดได้สูงแค่ไหน?
ขึ้นอยู่กับประเภทของผลิตภัณฑ์เป็นอย่างมาก ผลิตภัณฑ์ทั้งหมดต้องได้รับการพิจารณาเป็นรายบุคคล ส่วนใหญ่ความเหนียวและความหนืดจะเป็นตัวกำหนดปริมาณของแข็งทั้งหมด
ความหนืดมีผลกระทบต่อความเป็นไปได้ในการใช้เครื่องระเหยหรือไม่?
ใช่ ความหนืดเป็นปัจจัยที่สำคัญมากสำหรับการระเหยที่ดี ผลิตภัณฑ์ต้องสามารถปั๊มได้
ผลิตภัณฑ์ชนิดใดที่คุณสามารถใช้กับเครื่องระเหยฟิล์มที่ตกลงมา?
ของเหลวที่สูบได้และผลิตภัณฑ์ที่ละลายน้ำได้เกือบทั้งหมดสามารถทำงานบนเครื่องระเหยฟิล์มแบบตกได้
การวาดภาพหลักการทำงาน

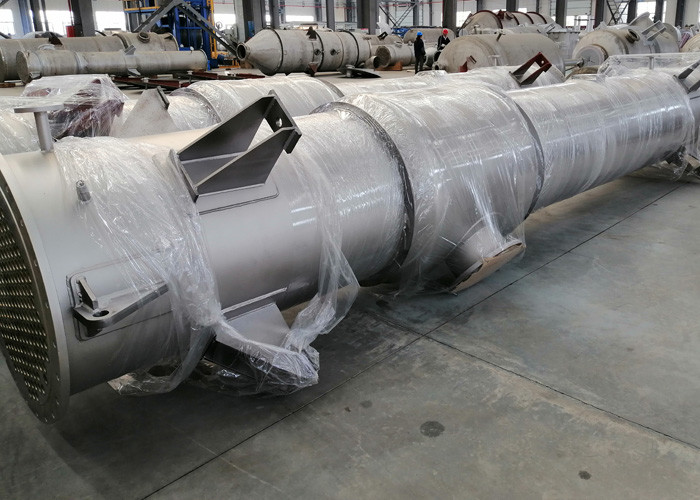

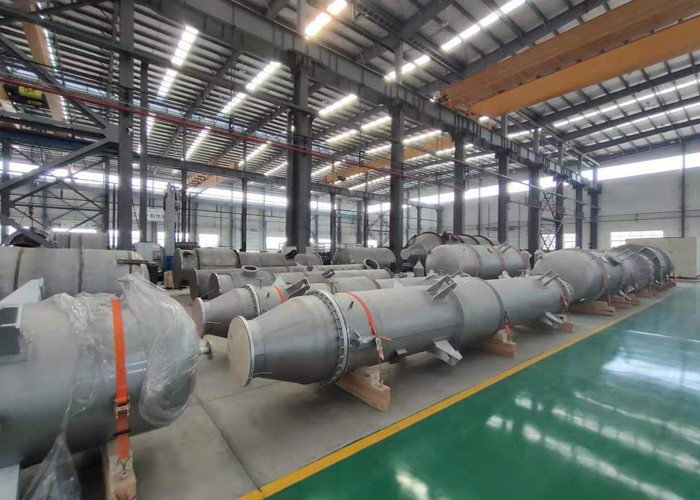

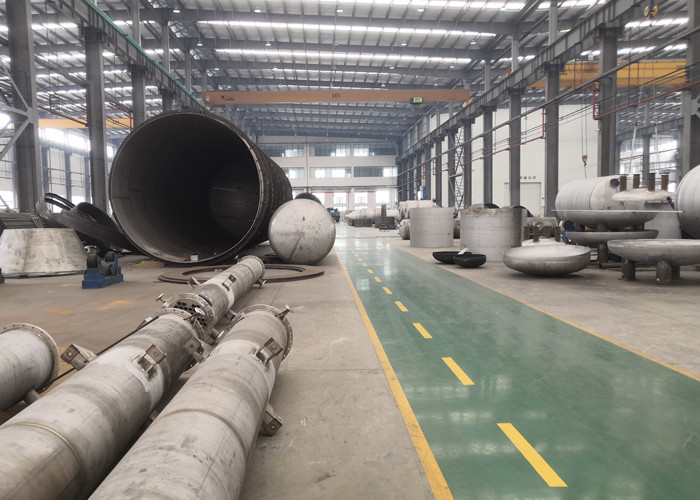

โรงงานผลิตของเรา
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
