ระบบ TVR เครื่องระเหยประหยัดพลังงานระดับอุตสาหกรรมสำหรับการกลั่นตัว การตกผลึก
อุปกรณ์ระเหยและความเข้มข้นของ TVR
เป็นอุปกรณ์ตกผลึกความเข้มข้นของการระเหยซึ่งใช้ปั๊มความร้อน TVR เพื่อบีบอัดส่วนของไอน้ำทุติยภูมิใหม่เป็นแหล่งความร้อนของห้องทำความร้อน
จำเป็นต้องมีเงื่อนไขการจ่ายไอน้ำอิ่มตัวที่สูงกว่า 0.7MPa
ประสิทธิภาพของ TVR เกี่ยวข้องโดยตรงกับผลของการประหยัดไอน้ำ ดังนั้นจึงจำเป็นต้องใช้ผลิตภัณฑ์ที่รับประกันประสิทธิภาพการทำงาน
หากคุณภาพและประสิทธิภาพของ TVR ไม่ดี ผลการประหยัดไอน้ำจะไม่ชัดเจน และง่ายต่อการเสียหายเนื่องจากเสียงและการสั่นสะเทือน
องค์ประกอบของระบบ:
เครื่องอุ่น เครื่องอัดไอน้ำ เครื่องระเหย เครื่องแยก ปั๊มหมุนเวียน ระบบควบคุมไฟฟ้า ระบบเชื่อมต่อท่อ แท่นโครงเหล็ก และระบบอื่นๆ
เมื่อไอน้ำความร้อนถูกบีบอัดใหม่ ตามหลักการปั๊มความร้อน ไอน้ำจากห้องเดือดจะถูกบีบอัดให้มีความดันสูงขึ้นในห้องทำความร้อนนั่นคือพลังงานจะถูกเพิ่มเข้าไปในไอน้ำเนื่องจากอุณหภูมิไอน้ำอิ่มตัวที่สอดคล้องกับความดันในห้องทำความร้อนจะสูงกว่า ไอน้ำจึงสามารถนำกลับมาใช้ใหม่เพื่อให้ความร้อนได้ด้วยเหตุนี้จึงใช้เครื่องอัดไอน้ำแบบไอพ่นทำงานตามหลักการของปั๊มเจ็ท ไม่มีชิ้นส่วนที่เคลื่อนไหว ออกแบบได้เรียบง่ายและมีประสิทธิภาพ และรับประกันความน่าเชื่อถือในการทำงานสูงสุด
การใช้เครื่องอัดไอความร้อนมีผลในการประหยัดพลังงานเช่นเดียวกับการเพิ่มเครื่องระเหยผลการทำงานของเครื่องอัดไอความร้อนต้องใช้ไอน้ำสดจำนวนหนึ่งซึ่งเรียกว่าไอน้ำกระตุ้นไอน้ำแรงจูงใจเหล่านี้จะต้องถูกส่งไปยังเอฟเฟกต์ถัดไปหรือส่งไปยังคอนเดนเซอร์เป็นไอน้ำที่เหลือพลังงานที่เหลืออยู่ในไอน้ำที่เหลือนั้นเทียบเท่ากับพลังงานที่ได้จากไอน้ำแรงจูงใจ
ส่วนหนึ่งของไอน้ำทุติยภูมิจากตัวแยกถูกขับเคลื่อนโดยไอน้ำแรงดันสูงสำหรับทำงาน และเข้าสู่ตัวขับเพื่อผสม เพิ่มแรงดัน จากนั้นเข้าสู่ห้องทำความร้อนเป็นไอน้ำร้อนเพื่อให้ความร้อนกับของเหลวอีกส่วนหนึ่งเข้าสู่คอนเดนเซอร์และคายประจุออกมาหลังจากการควบแน่นไอน้ำร้อนจะควบแน่นเป็นน้ำในห้องทำความร้อนและระบายออกสารละลายในท่อระเหยและเข้มข้นภายใต้การให้ความร้อนของไอน้ำร้อน และระบายออกหลังจากบรรลุข้อกำหนด
ปั๊มความร้อนแบบไอน้ำเจ็ทมีลักษณะโครงสร้างที่เรียบง่าย การทำงานที่มั่นคง และราคาต่ำการใช้ปั๊มความร้อนแบบไอพ่นไอน้ำ ประสิทธิภาพเทียบเท่ากับการเพิ่มเครื่องระเหยผล
ลักษณะเฉพาะ
ต้องใช้พลังงานการระเหยเพียงเล็กน้อยในรูปของไอน้ำสด
ต้นทุนการลงทุนต่ำ
สามารถติดตั้งเพิ่มเติมในโรงงานที่มีอยู่ได้
เหมาะสำหรับการใช้งานต่างๆ
รุ่นต่างๆ
เพิ่มจำนวนขั้นตอนเพื่อลดการใช้ไอน้ำ
มีหรือไม่มีการแยกเกลือ
แนวคิดการอุ่นเครื่องที่แตกต่างกัน
การควบแน่นของไอส่วนเกินในเครื่องควบแน่นแบบผสมหรือพื้นผิว
การเปรียบเทียบประสิทธิภาพ สำหรับ แตกต่าง เครื่องระเหย | ||||
สิ่งของ | เครื่องระเหยผลเดี่ยว | เครื่องระเหยแบบมัลติฟังก์ชั่น | เครื่องระเหย TVR | เครื่องระเหย MVR |
การใช้พลังงาน | การใช้พลังงานสูงกว่าอย่างอื่นมาก น้ำ 1 ตันจะใช้ไอน้ำ 1 ตันในทางทฤษฎี | เมื่อเทียบกับการอนุรักษ์พลังงาน | บนพื้นฐานของเครื่องระเหยแบบหลายเอฟเฟกต์แบบดั้งเดิม เอฟเฟกต์เพิ่มอีกหนึ่งอย่าง แต่ต้องใช้แรงดันไอน้ำที่สูงกว่า | เทคโนโลยีประหยัดพลังงานสูงสุดสำหรับเครื่องระเหยแต่กินไฟ 10-40kwh |
พื้นที่ชั้น | เล็ก | ใหญ่ | ใหญ่ | เล็ก |
แหล่งพลังงาน | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ | ไอน้ำและพลังงาน ต้องการเครือข่ายท่อไอน้ำและหม้อไอน้ำ ต้องการไอน้ำแรงดันสูง | ไฟฟ้า ไม่ต้องการโครงข่ายท่อ ระบบหมุนเวียนแบบวงรอบทั้งหมด |
ระบบอัตโนมัติ | กึ่งอัตโนมัติ | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง | การทำงานอัตโนมัติเต็มรูปแบบ การระเหยอย่างต่อเนื่อง |
การวาดภาพหลักการทำงาน

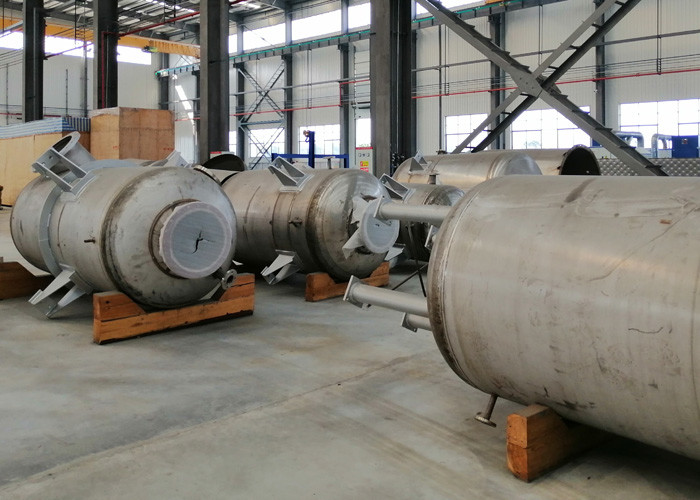

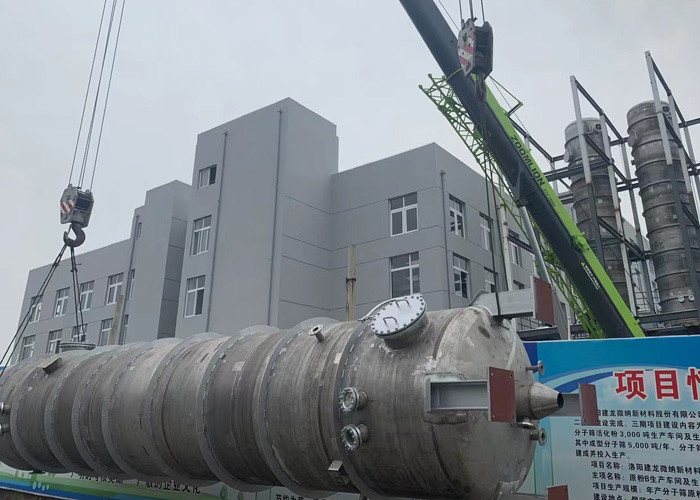

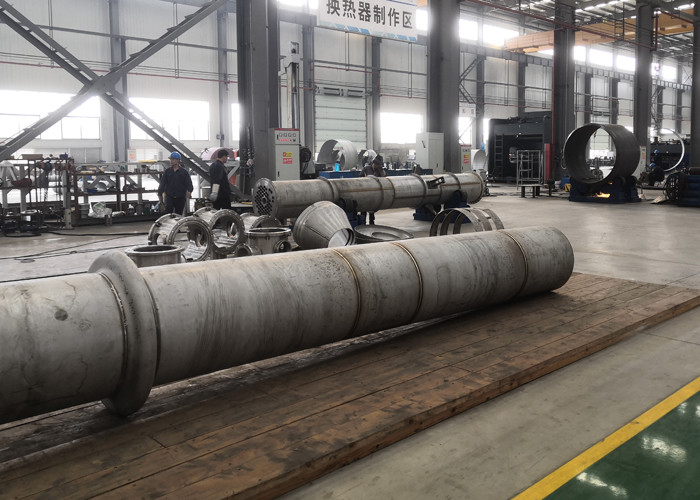

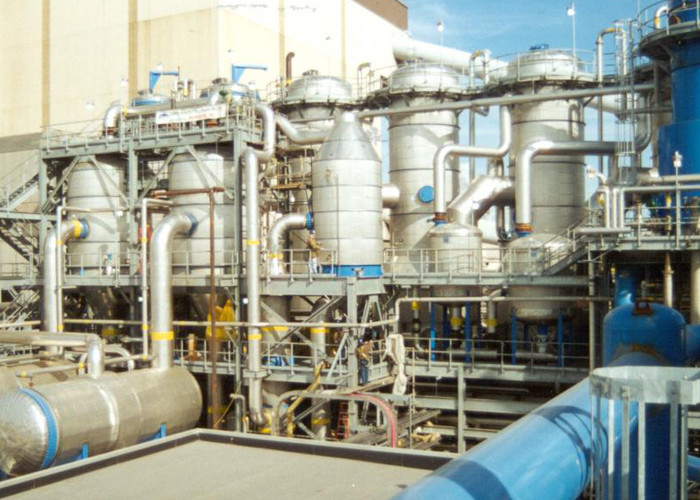

การประชุมเชิงปฏิบัติการและการติดตั้งของลูกค้า
