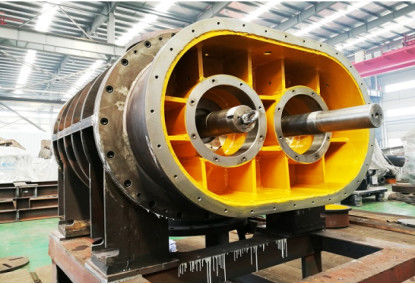

Mvr และ Tvr System 480V Roots Type Compressor

เครื่องอัดไอน้ำรากขนาดเล็กที่ใช้ในระบบ MVR และ TVR

คำอธิบาย

เครื่องอัดไอน้ำ Roots สามารถใช้ในระบบ MVR ที่มีการระเหยต่ำกว่า 15 ตันต่อชั่วโมง

เครื่องอัดไอน้ำ Roots ส่วนใหญ่ประกอบด้วยชุดโรเตอร์มาสเตอร์ - ทาส, เปลือก, ซีลทางกล, แบริ่ง, เกียร์ซิงโครนัสและข้อต่อเหมาะสำหรับการทำให้บริสุทธิ์ของสื่อการทำงานอินทรีย์ การแยกเกลือออกจากน้ำทะเล การอัดไอน้ำและการขนส่ง ความเข้มข้นและการตกผลึกในอุตสาหกรรมเคมี อุตสาหกรรมยา อุตสาหกรรมโลหการและอุตสาหกรรมอาหาร และการบำบัดของเสียจากอุตสาหกรรมที่เป็นของเหลวเป็นส่วนประกอบหลักของการบีบอัดไอน้ำสำรองในระบบ MVR

ส่วนประกอบเครื่องระเหย MVR:

เครื่องระเหย:

วัสดุของเหลวภายในเครื่องระเหยถูกทำให้ร้อนด้วยไอน้ำเพื่อการระเหยเลือกเครื่องระเหยประเภทต่างๆ ตามคุณสมบัติของวัสดุของเหลวที่แตกต่างกัน

ตัวแยก (ตกผลึก):

ใช้เพื่อแยกไอและของเหลว ตามคุณสมบัติของของเหลวที่แตกต่างกัน ให้เลือกเครื่องแยกประเภทที่แตกต่างกัน (เครื่องตกผลึก) เช่น เครื่องแยกปกติ เครื่องแยกแรงโน้มถ่วง เครื่องแยกการออกแบบพิเศษ (เครื่องตกผลึก)

ระบบสูญญากาศ:

ใช้เพื่อรักษาระดับสูญญากาศทั้งระบบ ปั๊มลม ก๊าซคงที่ การกักของเหลวของก๊าซจากเครื่องระเหย เพื่อให้ได้กระบวนการระเหยที่เสถียรทั้งระบบ

ปั๊ม:

ใช้ถ่ายของเหลวและของเหลวเข้มข้นตามคุณสมบัติของของเหลวที่แตกต่างกัน ให้เลือกปั๊มที่แตกต่างกัน เช่น ปั๊มหอยโข่ง ปั๊มดิสเพลสเมนต์ ปั๊มสกรู

คอมเพรสเซอร์:

ใช้บีบอัดไอทุติยภูมิเพื่อจ่ายแหล่งความร้อน ปรับปรุงเอนทาลปีไอทุติยภูมิตามอัตราการไหลและการบีบอัดที่แตกต่างกัน ให้เลือกคอมเพรสเซอร์ที่แตกต่างกัน ในกรณีที่แรงดันเพิ่มขึ้น คอมเพรสเซอร์แบบหลายขั้นตอนสามารถใช้แบบอนุกรมได้

ระบบควบคุม:

ศูนย์ควบคุมระบบการระเหย MVR โดยใช้ความเร็วมอเตอร์ปกติ วาล์วควบคุม เครื่องวัดการไหล อุณหภูมิและความดัน เพื่อให้เกิดการระเหยอัตโนมัติ ทำความสะอาด หยุดการทำงานและอื่นๆปลุกอัตโนมัติ ระบบป้องกันอัตโนมัติไม่เสียหาย รักษาสมดุลไดนามิก.

ระบบทำความสะอาด:

ของเหลวที่แตกต่างกันหลังจากระยะเวลาของการระเหย อาจมีปรากฏการณ์มาตราส่วน พูดทั่วไป 99% ของขนาดสามารถเอาออก โดยการเพิ่มตัวทำละลายเคมี และสามารถใช้ CIP ทำความสะอาดในแหล่งกำเนิดหรือถอดแยกชิ้นส่วนเพื่อทำความสะอาด

ขอบเขตการใช้งาน:

เครื่องระเหยแบบอัดไอเชิงกล (MVR) เหมาะสำหรับนม กลูโคส กรดอินทรีย์ VC ไซโลส เภสัชกรรม วิศวกรรมเคมีและชีวภาพ วิศวกรรมสิ่งแวดล้อม ขยะรีไซเคิล การทำกระดาษ อุตสาหกรรมเกลือสำหรับความเข้มข้นที่อุณหภูมิต่ำ

ประสิทธิภาพการใช้พลังงานที่ดีที่สุด
เมื่อเทียบกับเครื่องระเหยแบบหลายเอฟเฟกต์ เครื่องระเหยแบบ MVR จะใช้พลังงานน้อยกว่ามาก
การออกแบบที่ไม่ทำให้เกิดฟอง
ความเร็วไอต่ำภายในเครื่องระเหย อัตราการเฉือนต่ำ และโครงสร้างฟิล์มที่ตกอย่างอิสระเป็นข้อดีของการออกแบบในการลดการสร้างโฟมสิ่งนี้มีความสำคัญอย่างยิ่งในเครื่องระเหย MVR ไม่เพียงแต่เพื่อเพิ่มการผลิตคอนเดนเสทที่สะอาดเท่านั้น แต่ยังรวมถึงการปกป้องคอมเพรสเซอร์หรือพัดลมด้วย
การออกแบบที่ไม่เสียบปลั๊ก
การกระจายสุราอย่างสม่ำเสมอของสุราเหนือแผ่น และการกระจายอย่างต่อเนื่องของสุราที่สร้างขึ้นโดยรูปร่างที่มีรอยบุ๋มของพื้นผิวแผ่น ทำให้มั่นใจว่าพื้นผิวที่ร้อนเปียกสมบูรณ์ และขจัดมาตราส่วนในท้องถิ่นหรือความเข้มข้นของสุราที่มากเกินไปพื้นผิวทำความร้อนแผ่นลาเมลลาช่วยให้มั่นใจได้ว่าสามารถขจัดตะกรันที่ละลายน้ำได้ด้วยการชะล้างแบบเจือจางอย่างง่าย ขจัดความจำเป็นในการทำความสะอาดที่สิ้นเปลืองเวลาและมีค่าใช้จ่ายสูง
คอนเดนเสทที่สะอาดที่สุด
การแยกสารคอนเดนเสทที่มีประสิทธิภาพสูงในท่อระเหยและแผ่นลาเมลลา บวกกับการปอกเศษส่วนของคอนเดนเสทเหม็นแบบบูรณาการ ทำให้ได้น้ำสะอาดและนำกลับมาใช้ใหม่ได้
