แผ่นหมอน SS MVR เครื่องระเหย การเชื่อมด้วยเลเซอร์ การบีบอัดไอทางกล
| High Light: | แผ่นหมอน SS MVR Evaporator,MVR Evaporator Laser Welding,MVR Embossed Pillow Plate Evaporator |
||
เครื่องระเหย MVR แบบบีบอัดอุณหภูมิต่ำแบบมัลติเอฟเฟกต์อัจฉริยะ
คำอธิบาย MVR
MVR เป็นตัวย่อของ Mechanical Vapor Recompressionต้องใช้คอมเพรสเซอร์บีบอัดไอที่สองอีกครั้ง (อุณหภูมิต่ำและแรงดันต่ำ) ซึ่งระเหยจากวัสดุของเหลว เพื่อเพิ่มอุณหภูมิและความดัน เพื่อนำกลับมาใช้ใหม่เป็นแหล่งความร้อนเพื่อระเหยวัสดุของเหลวอีกครั้งในระหว่างการระเหยของเครื่องระเหยแบบหลายเอฟเฟกต์ปกติ ไอที่สองของเอฟเฟกต์หนึ่งไม่สามารถใช้เป็นแหล่งความร้อนของเอฟเฟกต์ของตัวเองได้ สามารถใช้สำหรับเอฟเฟกต์อื่นเท่านั้นหากต้องการใช้ให้เกิดผลเอง จะต้องให้พลังงานพิเศษเพื่อเพิ่มอุณหภูมิ (ความดัน) และปั๊มไอพ่นไอน้ำสามารถบีบอัดไอที่สองได้เพียงบางส่วนเท่านั้น ในขณะที่เครื่องระเหย MVR สามารถบีบอัดไอที่สองทั้งหมดภายในเครื่องระเหยได้
กระบวนการระเหยของ MVR คือไอน้ำอุณหภูมิต่ำที่ถูกบีบอัดโดยคอมเพรสเซอร์ อุณหภูมิและความดันเพิ่มขึ้น เพิ่มเอนทาลปี จากนั้นเข้าสู่เครื่องแลกเปลี่ยนความร้อนเพื่อใช้ประโยชน์จากความร้อนแฝงของไอน้ำอย่างเต็มที่นอกเหนือจากการสตาร์ทเครื่อง การระเหยทั้งหมดไม่จำเป็นต้องใช้ไอน้ำ
แอปพลิเคชัน:
สามารถนำมาใช้กันอย่างแพร่หลายในนม, กลูโคส, กรดอินทรีย์, VC, ไซโลส, ยา, พืช, อุตสาหกรรมเคมี, การปกป้องสิ่งแวดล้อม, การรีไซเคิลของเสีย, การทำกระดาษ, อุตสาหกรรมการทำเกลือเช่นการระเหยและความเข้มข้น, การตกผลึกของการระเหย, อุณหภูมิต่ำของกระบวนการระเหย ฯลฯ
คุณสมบัติหลัก:
MVR มีข้อดีมากกว่า เช่น การประหยัดพลังงาน ประสิทธิภาพเชิงความร้อนสูง ใช้พลังงานต่ำ ไม่มีมลพิษ การทำงานของอุปกรณ์ที่เสถียร ใช้งานง่าย ระบบอัตโนมัติที่สูงและอุปกรณ์ในขนาดกะทัดรัด ครอบคลุมพื้นที่ขนาดเล็ก และประหยัดระบบทำความเย็นโดยเฉพาะอย่างยิ่งใช้กับโรงงานที่ต้องการขยายไอน้ำและการจ่ายน้ำ แต่พื้นที่ไม่เพียงพอ และต้องการน้ำเย็นและน้ำกลั่นตัวเป็นไอน้ำสำหรับสถานการณ์การระเหยที่อุณหภูมิต่ำ สามารถประหยัดการลงทุน และได้รับผลการประหยัดพลังงานที่ดี
ลักษณะทางเทคนิคของ MVR
เทคโนโลยี MVR ใช้ไอระเหยที่สร้างความร้อนแทนแหล่งความร้อนที่มีราคาแพง
เทคโนโลยี MVR ไม่ต้องใช้หอหล่อเย็น ลดการใช้น้ำหล่อเย็นลงอย่างมาก
เทคโนโลยี MVR มีประสิทธิภาพมากกว่าเทคโนโลยีการระเหยแบบหลายเอฟเฟกต์แบบดั้งเดิม ช่วยประหยัดพลังงานและลดต้นทุนการดำเนินงาน
เทคโนโลยี MVR ช่วยประหยัดพลังงาน ประหยัดน้ำ เป็นมิตรกับสิ่งแวดล้อม และช่วยในการรีไซเคิลทรัพยากรอย่างแท้จริง
เทคโนโลยี MVR ทำให้เกิดการระเหยที่อุณหภูมิต่ำ ซึ่งช่วยลดผลกระทบต่อวัสดุของคุณอย่างมาก
โครงสร้างระบบเทคโนโลยี MVR เรียบง่าย อัตโนมัติเต็มรูปแบบ พร้อมการทำงานต่อเนื่อง
ระบบ MVR ประกอบด้วยเครื่องระเหย, เครื่องอัดไอ, เครื่องแยก, ปั๊ม, ท่อ, เครื่องมือวัดและส่วนประกอบควบคุมไฟฟ้า
ระบบ MVR สามารถออกแบบโดยใช้เครื่องระเหยแบบธรรมดาหรือเครื่องระเหยแบบหลอดฟิล์มแบบหล่นที่ซับซ้อนได้
ระบบ MVR สามารถใช้การบีบอัดไออย่างง่ายหรือปั๊มรากที่ซับซ้อน
ระบบ MVR สามารถกักเก็บของเหลวได้น้อย หรือระบบถังปริมาตรที่ใหญ่ขึ้น
ระบบ MVR สามารถทำให้เกิดการระเหยได้หลากหลาย การออกแบบกระบวนการและองค์ประกอบของของเหลวจะเป็นตัวกำหนดสิ่งนี้
การเปรียบเทียบต้นทุนการดำเนินงาน
การทำงานของกระบวนการระเหยทั้งสองสำหรับการบำบัดจะแสดงในตาราง
การทำงานของสองกระบวนการระเหยสำหรับบำบัดน้ำเสียจากกระดาษ
| รายการ | 5 สถานีเอฟเฟกต์ | กระบวนการระเหยแบบผสมผสาน | ||
| MVR ก่อนความเข้มข้น | สถานีระเหย 5 ผลกระทบ | |||
| น้ำระเหย (t/h) | 100 | 64.28 | 35.72 | |
| ความเข้มข้นที่เข้ามา (%) | 10 | 10 | 20 | |
| ความเข้มข้นออก (%) | 45 | 20 | 45 | |
| พื้นที่ระเหย(㎡) | 10000 | 8500 | 4000 | |
| พื้นที่คอนเดนเซอร์(㎡) | 800 | / | 300 | |
| การบริโภค | ไอน้ำ (t/h) | 25 | / | 9 |
| ไฟฟ้า (kWh/h) | 500 | 1600 | 180 | |
| น้ำ(t/h) | 900 | / | 350 | |
| ค่าใช้จ่ายในการทำงาน | หยวน/ชั่วโมง | 4500 | 960 | 1633 |
| ความสามารถในการระเหยน้ำ RMB/T | 45 | 25.93 | ||
| หยวนx10000/วัน | 10.8 | 6.2 | ||
| RMBx10000 / ปี (340 วัน) | 3672 | 2115 | ||
หมายเหตุ: ในการประมาณต้นทุนการดำเนินงาน: ไอน้ำ 150rmb/t, ไฟฟ้า 0.6 rmb/kWh, น้ำ 0.5rmb/t
การลงทุนของอุปกรณ์ในกระบวนการระเหยแบบรวมเพิ่มขึ้น: เครื่องระเหย (2500 m2) 375x10000 RMB;คอมเพรสเซอร์ MVR 400x10000rmb รวม 775x10000 RMB
การลดต้นทุนการดำเนินงานประจำปีของกระบวนการระเหยแบบรวม: 3672-2115 = 1557 (10000RMB)
การลงทุนเพิ่มระยะเวลาคืนทุนของกระบวนการระเหยรวม: 755 ÷ 1557=0.5year
จะเห็นได้ว่าการใช้มาตราส่วน 100t / h เป็นตัวอย่าง กระบวนการระเหยแบบรวมสามารถกู้คืนการลงทุนที่เพิ่มขึ้นในครึ่งปี และประหยัดเงิน 1557 (10000 RMB) ทุกปีในอนาคต พร้อมประโยชน์ทางเศรษฐกิจอย่างมาก
ความสามารถในการจัดการอาจสูงถึง 100T/h โดยมีข้อดี เช่น พื้นที่ขนาดเล็ก โครงสร้างกะทัดรัด การทำงานที่มั่นคง และอื่นๆ
การวาดภาพหลักการทำงาน

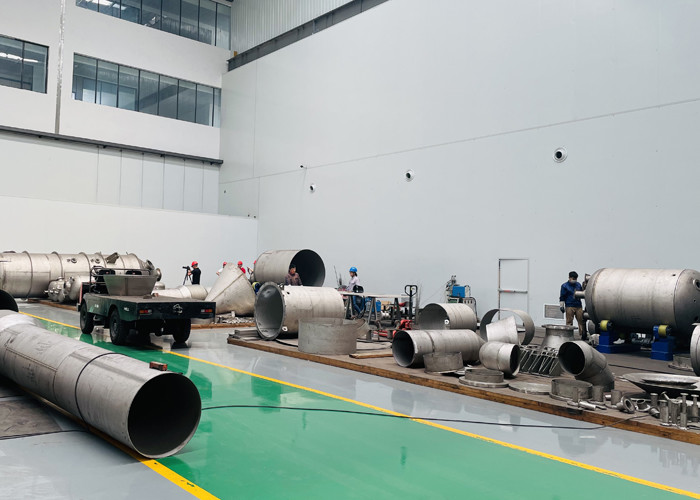

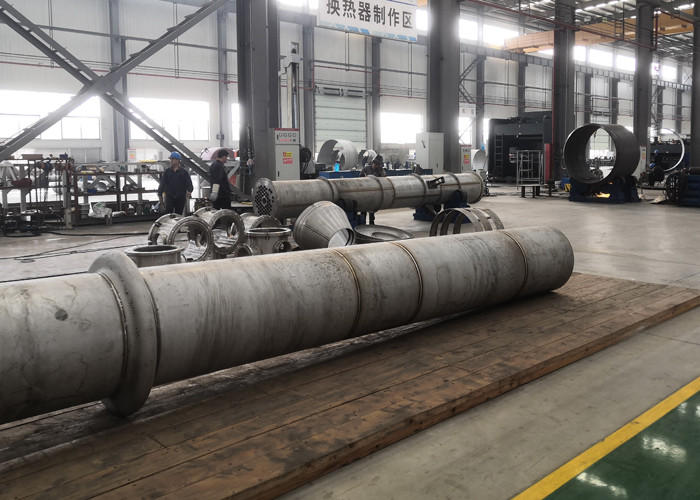

ความสามารถในการผลิตและใบรับรองของเรา
