แผ่นหมอนขายร้อนพลังงานสูงโปรไฟล์นูนคู่เดียวแรงดันน้ำเครื่องทำความร้อนระบายความร้อนเฉพาะทำให้พอง
คำอธิบาย
แผ่นแลกเปลี่ยนความร้อนแบบแผ่นหมอนเป็นกลุ่มของการออกแบบเครื่องแลกเปลี่ยนความร้อนแบบเชื่อมทั้งหมด ซึ่งมีพื้นผิวเป็นคลื่น “รูปหมอน” ซึ่งเกิดขึ้นจากกระบวนการพองตัวเมื่อเทียบกับอุปกรณ์ทั่วไป เช่น เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ และแบบแผ่นและโครง แผ่นหมอนเป็นเทคโนโลยีที่ค่อนข้างใหม่เนื่องจากมีความยืดหยุ่นทางเรขาคณิต จึงถูกนำมาใช้เช่นเดียวกับเครื่องแลกเปลี่ยนความร้อนแบบ "เพลท" และเป็นแจ็คเก็ตสำหรับระบายความร้อนหรือให้ความร้อนแก่ภาชนะขณะนี้อุปกรณ์แผ่นหมอนกำลังได้รับความสนใจและการใช้งานเพิ่มขึ้นในอุตสาหกรรมกระบวนการผลิต
การก่อสร้าง
แผ่นหมอนผลิตขึ้นโดยกระบวนการพองตัว โดยที่แผ่นโลหะบางๆ สองแผ่นถูกเชื่อมโดยจุดต่อกันทั่วทั้งพื้นผิวโดยเลเซอร์หรือการเชื่อมความต้านทาน.ด้านข้างของเพลตถูกปิดผนึกด้วยการเชื่อมแบบตะเข็บ นอกเหนือจากพอร์ตเชื่อมต่อในที่สุด ช่องว่างระหว่างแผ่นโลหะบาง ๆ จะถูกดันด้วยของไหลไฮดรอลิกทำให้เกิดแผ่นพลาสติกขึ้น ซึ่งในที่สุดจะนำไปสู่พื้นผิวที่มีลักษณะเป็นคลื่น
โดยหลักการแล้ว แผ่นหมอนมีสองประเภทที่แตกต่างกัน: แบบนูนเดี่ยวและลายนูนคู่อดีตมักสร้างกำแพงคู่ของเรือหุ้มเกราะในขณะที่หลังถูกประกอบเป็นกอง (ธนาคาร) เพื่อผลิตแผ่นแลกเปลี่ยนความร้อนแบบหมอนแผ่นหมอนนูนเดียวเกิดขึ้นเมื่อแผ่นฐานหนากว่าแผ่นด้านบนอย่างมีนัยสำคัญแผ่นปิดด้านบนที่บางกว่าจะเสียรูป ในขณะที่แผ่นฐานยังคงเป็นระนาบ
นอกจากนี้ แผ่นหมอนมักมีการเชื่อมตะเข็บแบบ "กั้น" ซึ่งให้แนวทางการไหลที่เป็นเป้าหมายในช่องหมอนรองในกรณีที่อาจมีปัญหาในการกระจายการไหลหรือความเร็วของของไหลวิธีการรับคำแนะนำการไหลโดยแผ่นกั้นในช่องระหว่างแผ่นหมอนที่อยู่ติดกันในตัวแลกเปลี่ยนความร้อนแผ่นหมอนได้รับการเสนอเมื่อเร็ว ๆ นี้
เนื่องจากโครงสร้าง แผ่นหมอนจึงถูกปิดผนึกอย่างผนึกแน่น จึงมีความเสถียรทางโครงสร้างสูงและการผลิตส่วนใหญ่เป็นแบบอัตโนมัติและมีความยืดหยุ่นสูงแผ่นหมอนสามารถใช้งานได้ที่ความดัน > 100 MPa และอุณหภูมิสูงถึง 800 องศาเซลเซียส
พารามิเตอร์ทางเทคนิค
| ชื่อผลิตภัณฑ์ | แผ่นแลกเปลี่ยนความร้อนหมอน |
| วัสดุ | สแตนเลส |
| สี | นิกเกิล ไวท์ |
| มาตรฐาน | DIN GB ISO JIS BA ANSI ASMI |
| ระดับ | SUS201,SUS304,SUS316,DSS2205 |
| ภาพรวมอัตราส่วนวัสดุแผ่นนูนหมอนคู่ | แผ่นหมอน 0.8mm+0.8mm แผ่นหมอน 1.0mm+1.0mm |
| ภาพรวมอัตราส่วนวัสดุแผ่นนูนหมอนเดียว | แผ่นหมอน 0.8 มม. + แผ่นฐาน 2.0 มม. แผ่นหมอน 1.0 มม. + แผ่นฐาน 2.5 มม. แผ่นหมอน 1.2 มม. + 4.0 tot 15 มม. แผ่นฐาน แผ่นหมอน 1.5 มม. + 4.0 tot 15 มม. แผ่นฐาน แผ่นหมอน 2.0 มม. + 5.0 tot 15 มม. แผ่นฐาน |
แอปพลิเคชั่น
การใช้แผ่นหมอนนั้นกว้างขวางมาก เนื่องจากมีคุณสมบัติที่ดี เช่น ความยืดหยุ่นทางเรขาคณิตสูงและการปรับตัวที่ดีในเกือบทุกกระบวนการการใช้งานขึ้นอยู่กับโครงสร้างพื้นฐาน เช่น หมอนรองจาน หรือถังหุ้มหมอนพื้นผิวภายนอกที่ค่อนข้างเรียบนั้นง่ายต่อการทำความสะอาดและเหมาะสำหรับงานที่มีความเปรอะเปื้อนสูงหรืองานด้านสุขอนามัย แต่พื้นผิวภายในมีตะเข็บที่ละเอียดรอบจุดเชื่อมแต่ละจุดและทำความสะอาดได้ไม่ง่าย ดังนั้นพื้นผิวภายในจึงเหมาะสำหรับของเหลวที่ไม่ทำให้เกิดการเปรอะเปื้อนเช่นน้ำเท่านั้น ไอน้ำหรือสารทำความเย็น

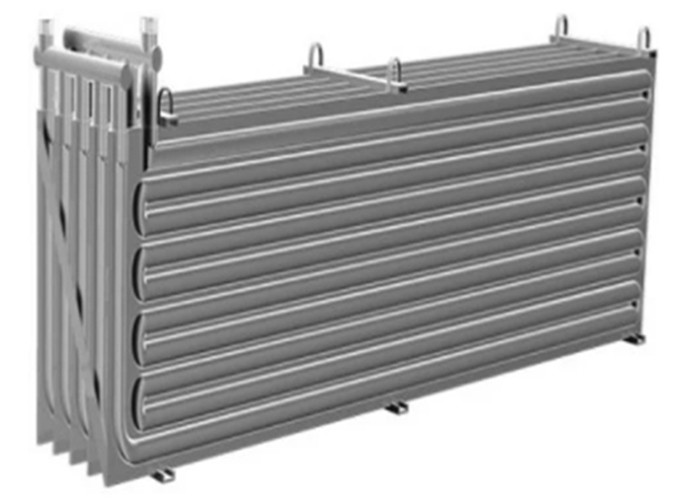

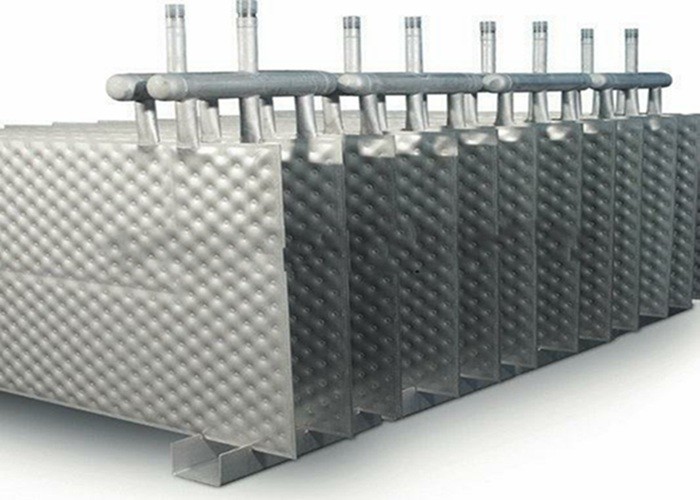

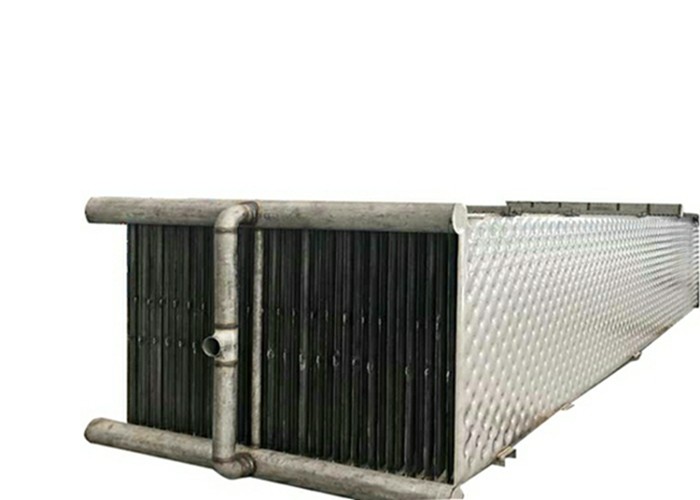

1. หมอนรองจาน (ตัวแลกเปลี่ยนความร้อน)
หมอนเพลทเพลทมักใช้ในการใช้งานที่เกี่ยวข้องกับของเหลว-ของเหลว แก๊ส-ของเหลว ความหนืดสูงหรือสื่อสกปรก ข้อกำหนดการสูญเสียแรงดันต่ำ การควบแน่น (เช่นคอนเดนเซอร์ด้านบน) การระเหยของฟิล์มที่ตกลงมา (เช่น อุตสาหกรรมกระดาษและเยื่อกระดาษ) หม้อต้มซ้ำ น้ำเย็น , การอบแห้งของแข็ง การผลิตน้ำแข็งเกล็ด (อุตสาหกรรมอาหาร) และอื่นๆพวกเขายังมักใช้เป็นเครื่องทำความเย็นแบบแช่ (เช่นในการชุบด้วยไฟฟ้า) โดยที่ธนาคารจะจุ่มลงในถังโดยตรงสามารถสร้างแบ๊งค์เพื่อแยกแผ่นแต่ละแผ่นออกจากปึกได้ ช่วยให้ทำความสะอาดหรือบำรุงรักษาได้ง่าย
2. หมอนรองถังถัง
การใช้แผ่นรองหมอนที่กว้างขวางที่สุดในปัจจุบันคือกับภาชนะที่มีปลอกหุ้ม เนื่องจากมีความยืดหยุ่น พื้นที่ครอบคลุมทั้งหมดสำหรับการถ่ายเทความร้อน การกักเก็บของเหลวต่ำ ต้นทุนและเวลาในการผลิตที่น่าพอใจ และการทำความสะอาดง่าย โดยเฉพาะอย่างยิ่งในการใช้งานที่ปลอดเชื้อแท็งก์สามารถติดตั้งแจ็คเก็ตหลายตัวบนพื้นผิว รวมทั้งด้านล่างของถัง เช่น ทรงกรวยหรือจาน และสามารถรวมเปลือกทรงกระบอกเพิ่มเติมภายในถังได้พื้นที่ทั่วไปของการใช้ถังหุ้มปลอกหุ้มหมอนอยู่ในอุตสาหกรรมอาหารและเครื่องดื่ม และในอุตสาหกรรมเคมีและเภสัชกรรมแจ็คเก็ตเหล่านี้เรียกอีกอย่างว่า "แจ็คเก็ตลักยิ้ม"
FAQ
1. คุณมีบริการ OEM หรือไม่?คุณจัดหาชิ้นส่วน?ใช่ เราทำ ตราบใดที่คุณให้รูปวาดและข้อกำหนดโดยละเอียดแก่เรา
2. เราจะรู้ได้อย่างไรว่าโมst fit centrifuges?เรามีทีมวิศวกรที่มีประสบการณ์เพื่อช่วยคุณในการเลือกแบบจำลอง ตราบใดที่คุณระบุลักษณะวัสดุในการประมวลผลโดยละเอียด
3. คุณจะส่งช่างเทคนิคไปติดตั้งและทดสอบระบบหรือไม่?ใช่ เราทำได้ เราให้บริการมากมาย โปรดดูส่วนหลังการขายของเรา
4. อะไรคือข้อได้เปรียบของคุณเมื่อเทียบกับคู่แข่งของคุณ?คุณภาพและประสบการณ์เราเป็นซัพพลายเออร์เครื่องหมุนเหวี่ยงชั้นนำในประเทศจีน การออกแบบและโครงสร้างของเราคล้ายกับผู้นำระดับโลก Alfa Laval, Westfaliar, Flottweg เป็นต้น
5. คุณปกป้องคุณภาพอย่างไร?โรงงานของฉันเป็นรัฐวิสาหกิจที่มีประสบการณ์มากกว่า 100 ปี มีการดำเนินการตามนโยบายการดำเนินงานที่เข้มงวด เครื่องประมวลผลขั้นสูงรับประกันความแม่นยำของส่วนประกอบทั้งหมด ผู้ปฏิบัติงานที่มีใบอนุญาตดำเนินการ ชิ้นส่วนได้รับการประมวลผลหลายส่วน ชิ้นส่วนเกียร์และไฟฟ้าเป็นของแบรนด์ดังระดับนานาชาติชุดการทดสอบและการตรวจสอบเสร็จสิ้นในขั้นตอนการผลิตทั้งหมด
6. เราสามารถเยี่ยมชมผู้ใช้ปลายทางของคุณหรือติดต่อพวกเขาได้หรือไม่?ใช่ ผู้ใช้อยู่ในและต่างประเทศ เราสามารถให้รายชื่อคุณได้คุณสามารถไปที่นั่นหรือติดต่อเพื่อขอข้อมูลเพิ่มเติม
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
