เครื่องระเหยฟิล์มแบบหล่นลงชนิดแผ่น Mvr Evaporator สำหรับการระเหยเอทานอล
บทนำ
การระเหยของฟิล์มที่ตกลงมาคือการเพิ่มของเหลวของวัสดุจากกล่องท่อด้านบนของห้องทำความร้อนของเครื่องระเหยฟิล์มที่ตกลงมา และกระจายไปยังท่อแลกเปลี่ยนความร้อนอย่างสม่ำเสมอผ่านอุปกรณ์กระจายของเหลวและอุปกรณ์สร้างฟิล์มภายใต้การกระทำของแรงโน้มถ่วง การเหนี่ยวนำสุญญากาศ และการไหลของอากาศ มันจะกลายเป็นฟิล์มที่สม่ำเสมอไหลจากบนลงล่างในระหว่างกระบวนการไหล จะถูกทำให้ร้อนและกลายเป็นไอโดยตัวกลางที่ให้ความร้อนที่ด้านเปลือกหุ้มไอน้ำและเฟสของเหลวที่สร้างขึ้นจะเข้าสู่ห้องแยกของเครื่องระเหยหลังจากที่แยกไอระเหยและของเหลวออกจนหมด ไอน้ำจะเข้าสู่คอนเดนเซอร์เพื่อควบแน่น (การทำงานแบบผลเดียว) หรือเข้าสู่เครื่องระเหยแบบผลถัดไปเนื่องจากตัวกลางถูกให้ความร้อนเพื่อให้เกิดการทำงานแบบมัลติเอฟเฟค และเฟสของของเหลวจะถูกปล่อยออกจากการแยก ห้อง.
การใช้เครื่องระเหยแบบบีบอัดด้วยไอน้ำเชิงกล MVR เมื่อเทียบกับอุปกรณ์การระเหยแบบเดิมที่คำนวณโดยการระเหยน้ำ 1T
| ชื่อ | ไอน้ำ | พลังงานไฟฟ้า | ต้นทุนรวม (RMB) | ||
| ความสามารถในการระเหย (กก./ชม.) | การบริโภค (T) | ต้นทุน (หยวน) | การบริโภค (กิโลวัตต์) | ต้นทุน (หยวน) | |
| เครื่องระเหยผลเดี่ยว | 1.1 | 220 | 3 | 2.1 | 222.1 |
| เครื่องระเหยแบบดับเบิ้ลเอฟเฟค | 0.55 | 110 | 3 | 2.1 | 112.1 |
| เครื่องระเหยสามผล | 0.4 | 88 | 3 | 2.1 | 90.1 |
| เครื่องระเหย MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |
คุณสมบัติหลัก:
เทคโนโลยีประหยัดพลังงานของเครื่องระเหย MVR เป็นเทคโนโลยีระดับสากลของเครื่องระเหยที่ต้องการไอน้ำเพียงเล็กน้อยเท่านั้น (เมื่อเครื่องระเหยเริ่มต้นต้องการไอน้ำสดเพียงเล็กน้อย ในระหว่างการทำงานปกติแทบไม่ต้องใช้ไอน้ำสด) ซึ่งช่วยลดต้นทุนการดำเนินธุรกิจ ลดมลภาวะต่อสิ่งแวดล้อมได้อย่างมาก
เนื่องจากการนำแหล่งความร้อนของคอมเพรสเซอร์มาใช้ ทำให้มีความแตกต่างของอุณหภูมิเพียงเล็กน้อยเมื่อเทียบกับเครื่องระเหยแบบเดิม และสามารถทำให้เกิดการระเหยในระดับปานกลาง ปรับปรุงคุณภาพของผลิตภัณฑ์อย่างมาก และลดการเปรอะเปื้อน
ไม่จำเป็นต้องใช้คอนเดนเซอร์หรือต้องการคอนเดนเซอร์ขนาดเล็กเท่านั้น โครงสร้างและกระบวนการค่อนข้างง่าย สามารถทำงานอัตโนมัติเต็มรูปแบบ ทำงานต่อเนื่องได้อย่างปลอดภัยและเชื่อถือได้
ระบบภายในเครื่องระเหยนี้ติดตั้งไปป์ไลน์ CIP clean ซึ่งสามารถทำความสะอาดในสถานที่ ใช้งานง่าย และไม่มีมุมตาย
วัสดุที่เป็นของเหลวสามารถระเหยได้ภายใต้อุณหภูมิต่ำ (50-100 ℃) ในเครื่องระเหยนี้ วัสดุที่เป็นของเหลวจะมีความสม่ำเสมอและไม่มีวัสดุที่ไหลผ่าน ไม่ติดไฟง่าย การทำให้ความร้อนของวัสดุลดลงน้อยที่สุด
เนื่องจากการใช้ความร้อนแฝงของไอน้ำทุติยภูมิรีไซเคิล 100% ให้หลีกเลี่ยงการใช้ไอน้ำสดอย่างสมบูรณ์ จึงลดการใช้ไอน้ำลงอย่างมาก
สำหรับวัสดุที่ไวต่อความร้อนสามารถใช้กับปั๊มสุญญากาศ ซึ่งสามารถทำได้ใกล้กับแรงดันสัมบูรณ์ภายใต้สุญญากาศ เพื่อให้เกิดการระเหยที่อุณหภูมิต่ำ อุณหภูมิการระเหยขั้นต่ำสามารถอยู่ที่ 50 ℃
การควบคุมกระบวนการและระบบอัตโนมัติอย่างง่าย——เนื่องจากการกักเก็บของเหลวเพียงเล็กน้อย เครื่องระเหยฟิล์มที่ตกลงมาจึงสามารถเปลี่ยนแปลงได้ตามระดับสูญญากาศ/ความสามารถในการป้อน/ความเข้มข้น/อุณหภูมิที่แตกต่างกัน ซึ่งเป็นเงื่อนไขพื้นฐานสำหรับคุณภาพของผลิตภัณฑ์ที่มั่นคง
ความสามารถในการจัดการอาจสูงถึง 100T/h โดยมีข้อดี เช่น พื้นที่ขนาดเล็ก โครงสร้างกะทัดรัด การทำงานที่มั่นคง และอื่นๆ
การวาดภาพหลักการทำงาน

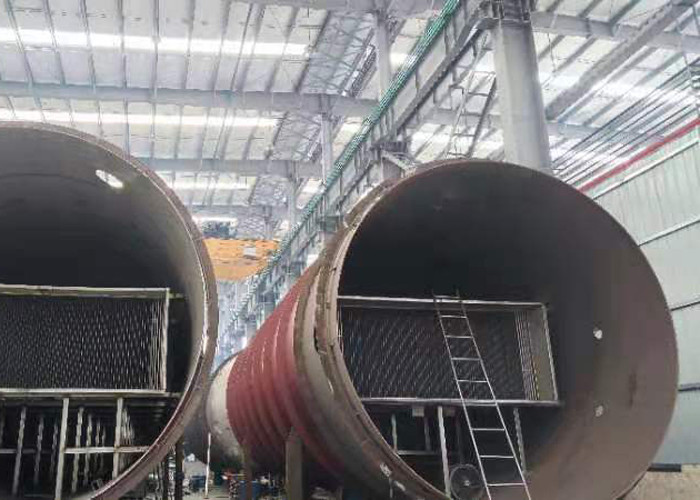

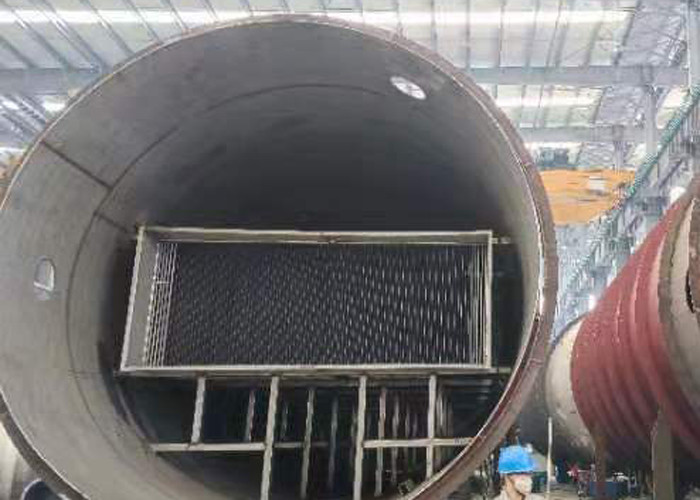

รายละเอียดสินค้า
