ระบบบำบัดน้ำเสียแบบหลายผลกระทบ MVR Evaporator
คำอธิบาย MVR
เครื่องระเหย MVR เป็นอุปกรณ์ระเหยแบบประหยัดพลังงานชนิดใหม่ที่มีประสิทธิภาพสูงซึ่งส่วนใหญ่ใช้ในอุตสาหกรรมยาอุปกรณ์นี้ใช้เทคโนโลยีการนึ่งที่อุณหภูมิต่ำและแรงดันต่ำและพลังงานสะอาดเพื่อผลิตไอน้ำเป็นพลังงานมันแยกน้ำในตัวกลางและเป็นเทคโนโลยีการระเหยขั้นสูงระดับสากลเป็นผลิตภัณฑ์ที่ได้รับการอัพเกรดมาแทนที่เครื่องระเหยแบบเดิม
สรุปข้อดีของระบบ MVR มีดังนี้
1. ประหยัดพลังงาน: ประสิทธิภาพเชิงความร้อนสูง ประหยัดพลังงาน ใช้พลังงานต่ำ การใช้พลังงานประมาณ 1/6 ถึง 1/5 ของเครื่องระเหยแบบดั้งเดิมลดต้นทุนการดำเนินงานลงอย่างมาก
2. การคุ้มครองสิ่งแวดล้อม
3.ต้นทุนการดำเนินงานต่ำ: เฉพาะเครื่องระเหยแบบดั้งเดิมเท่านั้น หนึ่งในสามถึงครึ่ง
4. อุณหภูมิระเหยต่ำ ยากต่อการกัดกร่อนอุปกรณ์สแตนเลส ยากต่อขนาด เหมาะมากสำหรับวัสดุที่ไวต่อความร้อน
5.อัตโนมัติ: ทั้งระบบรับรู้การควบคุมอัตโนมัติตั้งแต่การบรรจุ การอุ่น การระเหย การทำความสะอาด การบำรุงรักษา และขั้นตอนอื่นๆ ของหลีกเลี่ยงความผิดพลาดของมนุษย์ ลดต้นทุนแรงงาน ปรับปรุงคุณภาพผลิตภัณฑ์
6.รอยเท้าเล็ก
7.หลีกเลี่ยงการซื้อหม้อไอน้ำ การลงทุนก่อสร้างปล่องไฟ และค่าบำรุงรักษา
การเปรียบเทียบต้นทุนการดำเนินงาน
การทำงานของกระบวนการระเหยทั้งสองสำหรับการบำบัดจะแสดงในตาราง
การทำงานของสองกระบวนการระเหยสำหรับบำบัดน้ำเสียจากกระดาษ
| สิ่งของ | 5 สถานีเอฟเฟกต์ | กระบวนการระเหยแบบผสมผสาน | ||
| MVR ก่อนความเข้มข้น | สถานีระเหย 5 ผลกระทบ | |||
| น้ำระเหย (t/h) | 100 | 64.28 | 35.72 | |
| ความเข้มข้นที่เข้ามา (%) | 10 | 10 | 20 | |
| ความเข้มข้นออก (%) | 45 | 20 | 45 | |
| พื้นที่ระเหย(㎡) | 10000 | 8500 | 4000 | |
| พื้นที่คอนเดนเซอร์(㎡) | 800 | / | 300 | |
| การบริโภค | ไอน้ำ (t/h) | 25 | / | 9 |
| ไฟฟ้า (kWh/h) | 500 | 1600 | 180 | |
| น้ำ(t/h) | 900 | / | 350 | |
| ค่าใช้จ่ายในการทำงาน | หยวน/ชั่วโมง | 4500 | 960 | 1633 |
| ความสามารถในการระเหยน้ำ RMB/T | 45 | 25.93 | ||
| หยวนx10000/วัน | 10.8 | 6.2 | ||
| RMBx10000 / ปี (340 วัน) | 3672 | 2115 | ||
หมายเหตุ: ในการประมาณต้นทุนการดำเนินงาน: ไอน้ำ 150rmb/t, ไฟฟ้า 0.6 rmb/kWh, น้ำ 0.5rmb/t
การลงทุนของอุปกรณ์ในกระบวนการระเหยแบบรวมเพิ่มขึ้น: เครื่องระเหย (2500 m2) 375x10000 RMB;คอมเพรสเซอร์ MVR 400x10000rmb รวม 775x10000 RMB
การลดต้นทุนการดำเนินงานประจำปีของกระบวนการระเหยแบบรวม: 3672-2115 = 1557 (10000RMB)
การลงทุนเพิ่มระยะเวลาคืนทุนของกระบวนการระเหยรวม: 755 ÷ 1557=0.5year
จะเห็นได้ว่าการใช้มาตราส่วน 100t / h เป็นตัวอย่าง กระบวนการระเหยแบบรวมสามารถกู้คืนการลงทุนที่เพิ่มขึ้นในครึ่งปี และประหยัดเงิน 1557 (10000 RMB) ทุกปีในอนาคต พร้อมประโยชน์ทางเศรษฐกิจอย่างมาก
ความสามารถในการจัดการอาจสูงถึง 100T/h โดยมีข้อดี เช่น พื้นที่ขนาดเล็ก โครงสร้างกะทัดรัด การทำงานที่มั่นคง และอื่นๆ
การวาดภาพหลักการทำงาน

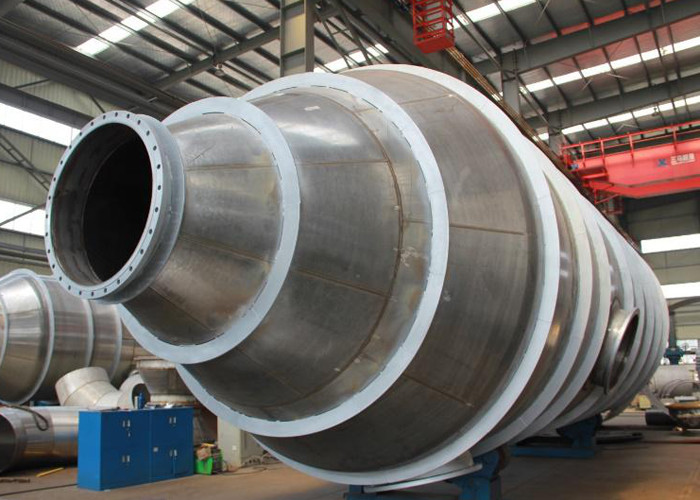

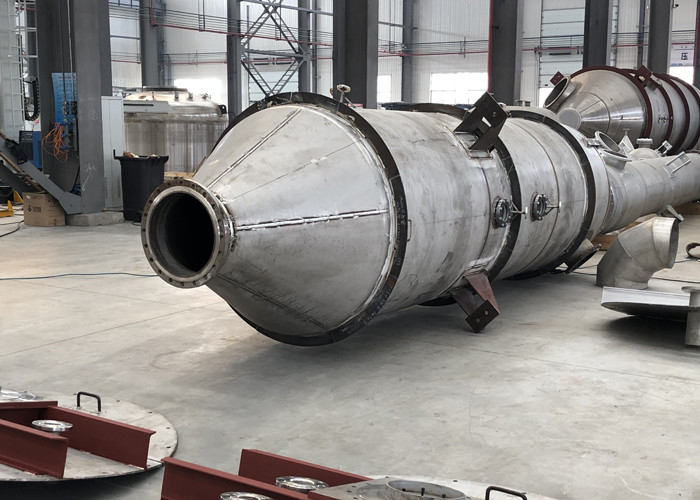

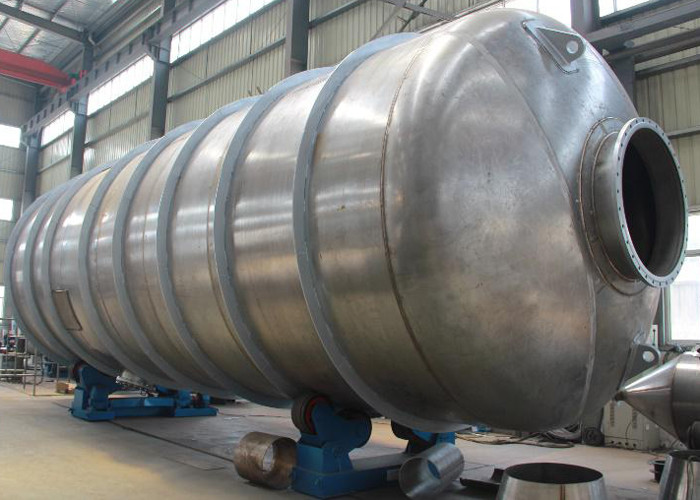

ความสามารถในการผลิตของเรา
