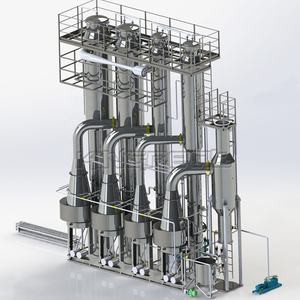

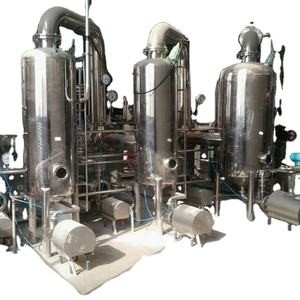

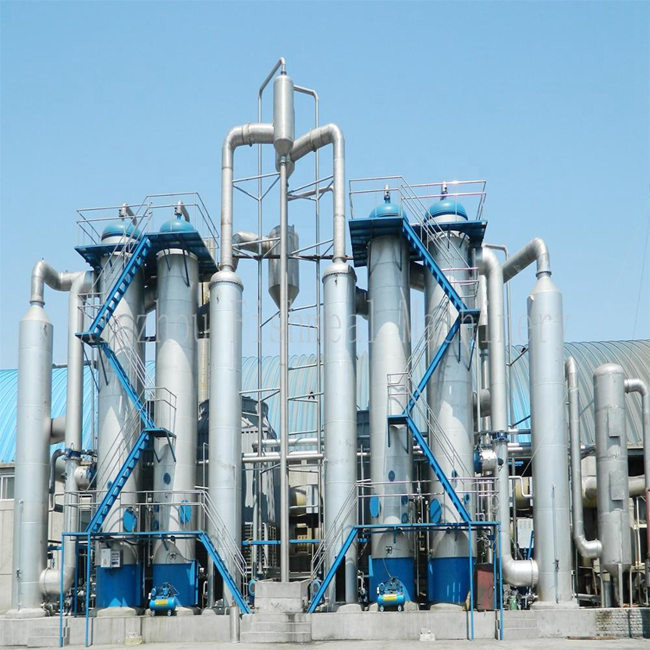

ระบบระเหยล้างเกลือคริสตัล โรงงานสายสําหรับเกลืออาหาร
| Application: | การทำเกลือ | Pressure: | ที่ปรับแต่งได้ |
| Energy Consumption: | ต่ำ | Design Pressure: | ที่ปรับแต่งได้ |
| Welding: | การเชื่อมเลเซอร์ | Material: | สแตนเลส |
| Machinery Test Report: | ที่ให้ไว้ | Plate Material: | SS304/316L/Ti |
| Location: | จีน | Type: | เครื่องระเหยอุตสาหกรรม |
| High Light: | ระบบระเหยการชําระเกลืออาหาร,โรงงานระบบระเหยเกลือโต๊ะ,ระบบระเหยการชําระเกลือคริสตัล |
||
ผลิตเกลือบริโภคที่มีความบริสุทธิ์สูงด้วยสายการผลิตแบบต่อเนื่องและประหยัดพลังงาน ซึ่งรวมการทำให้น้ำเกลือบริสุทธิ์, การตกผลึกแบบระเหย MVR, การปั่นเหวี่ยง, การอบแห้ง, การปรับขนาด, การเติมไอโอดีน และการบรรจุ
- ความบริสุทธิ์ระดับอาหาร: ปริมาณ NaCl ที่เสถียรพร้อมความชื้นและสารที่ไม่ละลายน้ำต่ำ
- ต้นทุนการดำเนินงานต่ำ: ไอน้ำสดน้อยที่สุด; ส่วนใหญ่เป็นหน้าที่ของ MVR ไฟฟ้า
- ขนาดคริสตัลสม่ำเสมอ: ควบคุมการเกิดนิวเคลียส/การเติบโตเพื่อการกระจายตัวของเกรนที่สม่ำเสมอ
- แคมเปญระยะยาว: การออกแบบที่ถูกสุขอนามัยพร้อม CIP เต็มรูปแบบเพื่อลดเวลาหยุดทำงาน
MVR อัดไอน้ำทุติยภูมิและนำกลับมาใช้ใหม่เป็นตัวกลางทำความร้อน กู้คืนความร้อนแฝงและลดสาธารณูปโภคในขณะที่รักษาคุณภาพคริสตัลและปริมาณงาน ออกแบบมาสำหรับโรงงานอาหารและเคมีที่ต้องการ OPEX ที่คาดการณ์ได้และผลผลิตที่เสถียร
การใช้ไฟฟ้าทั่วไป ~15-40 kWh ต่อตันของน้ำที่ระเหย (ขึ้นอยู่กับการออกแบบ) โดยมีไอน้ำสดต่ำมากหลังจากการเริ่มต้น
การตกผลึกแบบหมุนเวียนแบบบังคับพร้อมการควบคุมการอิ่มตัวยิ่งยวดให้การกระจายขนาดที่แน่นและมีความชัดเจนสูง
วัสดุ 316L/duplex, ผิวเรียบ, การระบายน้ำ, การตรวจสอบ CIP และเอกสารเพื่อสนับสนุนโปรแกรม HACCP/ISO
- การเตรียมและการทำให้น้ำเกลือบริสุทธิ์: การละลายเกลือดิบ/เกลือหิน/เกลือสินเธาว์ -> การทำให้นิ่มทางเคมี (การกำจัด Ca/Mg) -> การทำให้ใส/การกรอง -> การขัดเงา
- การอุ่นล่วงหน้าและการกำจัดอากาศ: ตรวจสอบให้แน่ใจว่า ΔT คงที่และลดการกัดกร่อน/การเกิดฟอง
- การตกผลึกแบบระเหย MVR: ไอน้ำอัดให้ความร้อน; ความหนาแน่นของสารละลายและเวลาในการพำนักควบคุมการเติบโตของคริสตัล
- การกู้คืนของแข็ง: เครื่องปั่นเหวี่ยง/สกรูสำหรับแยกน้ำแม่; ของเหลวจะถูกนำกลับมาใช้ใหม่
- การอบแห้งและการปรับขนาด: การอบแห้งแบบสั่น/ฟลูอิดเบด -> การร่อน/การขัดเงาไปยังแถบเกรนเป้าหมาย
- การเติมไอโอดีนและสารเติมแต่ง: การให้ยาแบบอินไลน์และการผสมที่เป็นเนื้อเดียวกัน; ตัวเลือกป้องกันการจับตัวเป็นก้อน
- การบรรจุ: 1 กก. สำหรับขายปลีกถึง 25-50 กก. ถุงหรือจำนวนมาก พร้อมการตรวจจับโลหะและการตรวจสอบน้ำหนัก
- เครื่องระเหย/ตกผลึกแบบหมุนเวียนแบบบังคับ MVR พร้อมปั๊มหมุนเวียน
- คอมเพรสเซอร์แบบแรงเหวี่ยง/เทอร์โบหรือรูทส์ความเร็วสูง (จับคู่หน้าที่)
- ตัวแยกไอน้ำ-ของเหลว, เครื่องทำความร้อนหลัก, เครื่องอุ่นล่วงหน้า, คอนเดนเซอร์และระบบสุญญากาศ
- สกีดทำให้น้ำเกลือบริสุทธิ์ (ตัวละลาย, การทำให้นิ่ม, การทำให้ใส, ตัวกรอง)
- เครื่องปั่นเหวี่ยงแบบปอกหรือแบบผลัก; เครื่องอบแห้งแบบสั่น/ฟลูอิดเบด
- ตะแกรง/เครื่องขัดเงา; สกีดการให้ยาไอโอดีนและสารป้องกันการจับตัวเป็นก้อน
- เครื่องมือวัด (T/P/การไหล/การนำไฟฟ้า/ระดับ) และ PLC/HMI/historian
- สกีด CIP พร้อมขั้นตอนที่ตรวจสอบแล้ว
ข้อมูลการออกแบบ: คุณภาพเกลือดิบ/น้ำเกลือ, เกรด NaCl เป้าหมาย, แถบขนาดเกรน, ระยะเวลาแคมเปญ, สาธารณูปโภค, สภาพแวดล้อม และข้อกำหนดด้านสุขอนามัย
| พารามิเตอร์ | เป้าหมาย/ช่วงทั่วไป* |
|---|---|
| NaCl (ฐานแห้ง) | ≥ 99.2% (สูงถึง 99.7% ด้วยการทำให้บริสุทธิ์ที่เพิ่มขึ้น) |
| ความชื้น (ผลิตภัณฑ์สุดท้าย) | ≤ 0.2% (ขึ้นอยู่กับเกรด) |
| สารที่ไม่ละลายน้ำ | ≤ 0.05% (ด้วยการขัดเงาเกลืออย่างเหมาะสม) |
| ตัวเลือกขนาดคริสตัล | ละเอียด 0.2-0.5 มม.; โต๊ะ 0.5-1.2 มม.; หยาบ 1.2-2.5 มม. |
| กำลังการผลิต (เกลือผลิตภัณฑ์) | 5-500 ตัน/วัน (รถไฟแบบแยกส่วน) |
| การใช้ไฟฟ้า (MVR) | ~15-40 kWh ต่อตันของ H₂O ที่ระเหย |
| ระยะเวลาแคมเปญ | ≥ 10-20 วันระหว่าง CIP (ขึ้นอยู่กับการป้อน) |
*ประสิทธิภาพขึ้นอยู่กับองค์ประกอบของอาหาร, ประสิทธิภาพการทำให้บริสุทธิ์, อัตราส่วนการอัด และพื้นที่แลกเปลี่ยนความร้อน
| เกณฑ์ | สายการระเหย MVR | Multi-Effect (MEE) | TVR |
|---|---|---|---|
| การพึ่งพาไอน้ำสด | ต่ำมาก (ส่วนใหญ่เป็นไฟฟ้า) | ปานกลาง-สูง | ปานกลาง |
| การควบคุมขนาดคริสตัล | ยอดเยี่ยมด้วยเครื่องตกผลึก FC | ดี (ต้องใช้เอฟเฟกต์มากขึ้น) | พอใช้ |
| ความเสถียรของ OPEX | สูง (ต้นทุนไฟฟ้าที่คาดการณ์ได้) | แปรผัน (ราคาไอน้ำ/ความพร้อมใช้งาน) | แปรผัน |
| การเริ่มต้น/หยุดและตามโหลด | ดี | พอใช้ | พอใช้ |
| ต้นทุนรวมของการเป็นเจ้าของ | ปานกลาง-สูง (คืนทุนเร็วขึ้น) | ปานกลาง | ปานกลาง |
น้ำเกลือ: 24-26 wt% NaCl หลังจากการทำให้บริสุทธิ์ -> เป้าหมาย: เกลือบริโภคเสริมไอโอดีนที่มีขนาดเกรน 0.5-1.2 มม.
รถไฟ: เครื่องตกผลึกแบบหมุนเวียนแบบบังคับ MVR + เครื่องปั่นเหวี่ยงแบบปอก + เครื่องอบแห้งแบบฟลูอิดเบด + การร่อน + การเติมไอโอดีนแบบอินไลน์ + การบรรจุ
ประเด็นสำคัญ: ความต้องการไอน้ำสดต่ำ, การระเหยด้วยไฟฟ้า, การรีไซเคิลน้ำแม่แบบต่อเนื่อง, คุณภาพผลิตภัณฑ์ที่เสถียร, แคมเปญระยะยาวระหว่าง CIP
หมายเหตุ: ตัวอย่างเท่านั้น การออกแบบขั้นสุดท้ายยืนยันโดยการทดสอบในห้องปฏิบัติการและสมดุลความร้อน/มวลเต็มรูปแบบ
Jiangsu Hanpu Mechanical Technology Co., Ltd. เป็นบริษัทวิศวกรรมโครงการที่ก่อตั้งร่วมกันโดย Jiangsu Saideli Machinery Co., Ltd., Jiangsu Zhongyi Environmental Technology Co., Ltd., FERREO A/S ในเดนมาร์ก, Shanghai Jiaotong University และ Nanjing Kingreat Machinery Co., Ltd.
โครงการหลักของ Hanpu รวมถึงแต่ไม่จำกัดเพียง: ระบบการระเหย MVR, โครงการผลิตเกลือซักผงและเกลือสูญญากาศ, โครงการทำความสะอาดตะกอนถังน้ำมัน, โครงการบำบัดน้ำชะขยะ, สายการผลิตการแปรรูปน้ำมันพืช/สัตว์, โครงการบำบัดน้ำเสียในเมือง, โครงการบำบัดน้ำเสียต่างๆ
ผลิตภัณฑ์หลักคือชุดเครื่องปั่นเหวี่ยง, อุปกรณ์การระเหยและการตกผลึกแบบหลายเอฟเฟกต์และ MVR, แผ่นถ่ายเทความร้อนเชื่อมด้วยเลเซอร์, อุปกรณ์ผสมวัสดุแบตเตอรี่ลิเธียม, ภาชนะรับความดันและไทเทเนียม, เซอร์โคเนียม, นิกเกิล และอุปกรณ์พิเศษอื่นๆ ที่ไม่ได้มาตรฐาน
- อุปกรณ์แรงดัน ASME/PED; การออกแบบที่ถูกสุขอนามัยสำหรับการสัมผัสอาหาร
- การตรวจสอบย้อนกลับของวัสดุและการตกแต่งพื้นผิวตามมาตรฐานเกรดอาหาร
- ขั้นตอน CIP/SIP ที่ตรวจสอบแล้ว; รองรับเอกสาร HACCP/ISO 22000
- การควบคุมฝุ่นและตัวเลือกการปฏิบัติตาม ATEX สำหรับเครื่องอบแห้ง/การจัดการ
การทำให้น้ำเกลือนิ่มอย่างเหมาะสม (การกำจัด Ca/Mg), การกรอง และการควบคุม ΔT/ความเร็วช่วยลดขนาด; CIP คืนค่าการถ่ายเทความร้อนสูงสุด
ใช่--การให้ยาและการผสมแบบอินไลน์เป็นมาตรฐาน พร้อมการควบคุมที่แม่นยำเพื่อให้เป็นไปตามข้อกำหนดในท้องถิ่น
เกรดละเอียด, โต๊ะ และหยาบผ่านการร่อน/การขัดเงา; มีบรรจุภัณฑ์หลายเกรด
SS316L หรือ duplex สำหรับส่วนที่เปียก; ไทเทเนียม/Hastelloy สำหรับสารกัดกร่อนหรือหน้าที่พิเศษ
แน่นอน--flowsheets ทั่วไปจับคู่การทำให้น้ำเกลือบริสุทธิ์และ RO/NF ด้วยการตกผลึก MVR เพื่อสมดุลพลังงานที่ดีที่สุด
